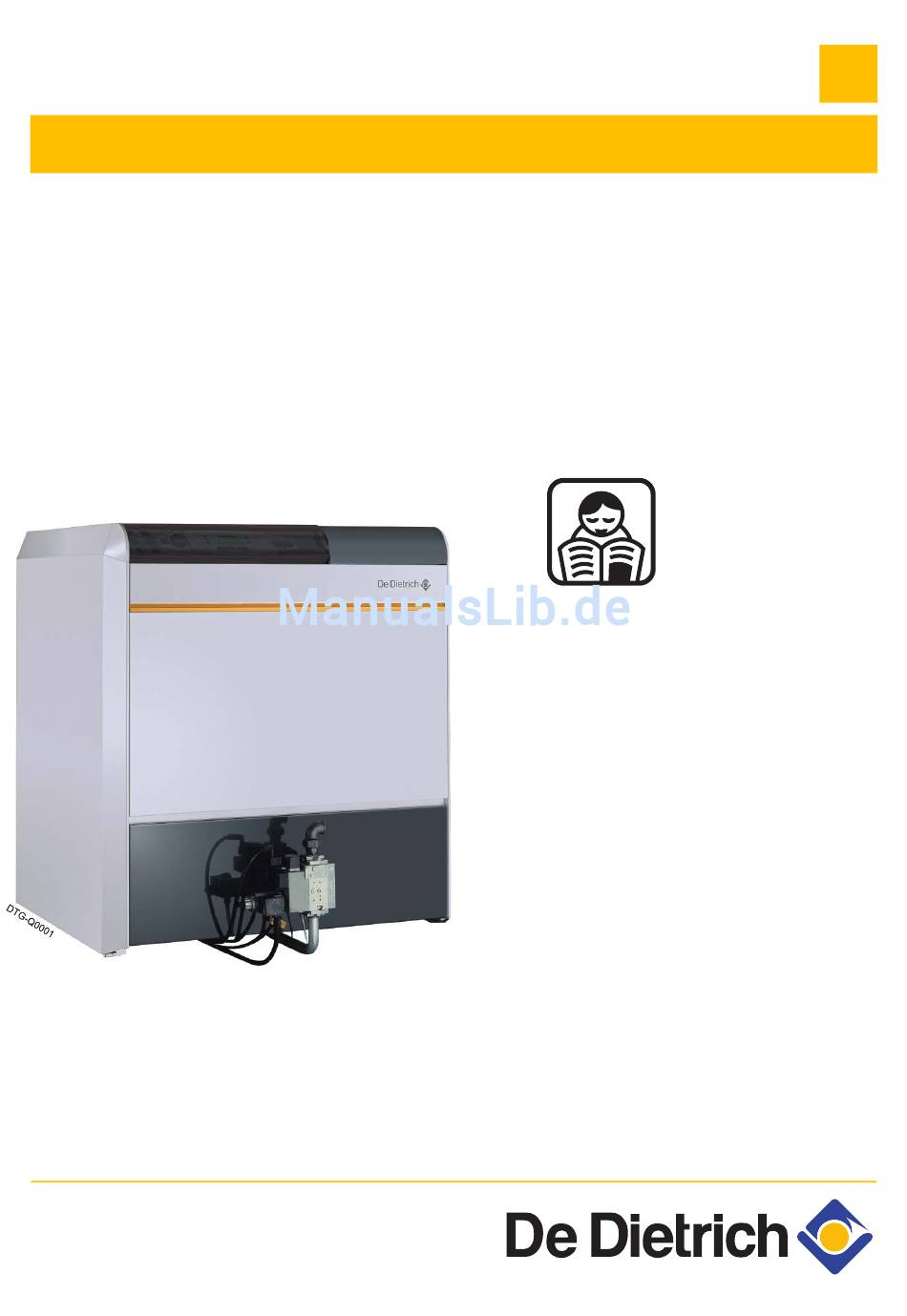

- Seite 1 Niedertemperatur-Gasheizkessel DTG 330 Bedienungs- Anleitung 300011851-001-02...
-
Seite 2: Inhaltsverzeichnis
Energieeinsparungen ..............14 DTG 330... -
Seite 3: Einleitung
Nähe des Gerätes aufzubewahren. De Dietrich Thermique SAS - Technische Änderungen vorbehalten. Der einwandfreie Betrieb des Gerätes hängt von der strikten Einhaltung dieser Anleitung ab. Lassen Sie sich Ihre Anlage vom Installateur erklären. 04/11/2013 - 300011851-001-02 DTG 330... -
Seite 4: Sicherheitsvorschriften Und Empfehlungen
Der Zugang zum Gerät muss stets möglich sein. Vermeiden, die Anlage zu entleeren. Um folgende Funktionen zu gewährleisten, das Gerät möglichst nicht ausschalten, sondern in den Sommer- oder Frostschutzbetrieb schalten: - Frostschutzfunktion - Korrosionsschutz Speichers Titananode (Fremdstromanode) DTG 330 04/11/2013 - 300011851-001-02... -
Seite 5: Beschreibung
3. Gasmultiblock (Sicherheitsventil + Hauptventil + Filter + Minimalgasdruckwächter) 4. Zündventil 5. Zündbrenner 6. Schauglas 7. Ionisationselektrode 8. Zündelektrode 9. Minimalgasdruckwächter Version 20 mbar: 12.5 mbar Version 300 mbar: 150 mbar 10. Zündergehäuse 11. Maximalgasdruckwächter mit manueller Entstörung (nur Version 300 mbar) 04/11/2013 - 300011851-001-02 DTG 330... -
Seite 6: Bedienung Des Gerätes
7. Elektronischer Thermostat (30 bis 90 °C) 8. Betriebsanzeige Heizung 9. Einbaumöglichkeit für Abgasthermometer (Option) 10. Auswahlschalter für Stufenanzahl des Brenners (Zweistufige Heizkessel) 11. Numerische Anzeige - Anzeige 8 leuchtet: Kesseltemperaturanzeige - Anzeige 13 leuchtet: Die Warmwassertemperatur wird angezeigt DTG 330 04/11/2013 - 300011851-001-02... -
Seite 7: Diematic-M3-Kesselschaltfeld
Blinkende Pfeile wenn man mit Tasten + oder - den Brenner arbeitet mit 1 Geschwindigkeit angezeigten Parameter einstellen (verändern) kann Betriebsartanzeige der Kreise Brenner arbeitet mit 2 Geschwindigkeiten Öffnen des 3-Wege Mischerventils Schliessen des 3-Wege Mischerventils Pumpe des angezeigten Kreises in Betrieb 04/11/2013 - 300011851-001-02 DTG 330... -
Seite 8: K3-Kesselschaltfeld
Heizkesselthermostaten geregelt. 10. USB-Stecker TEST-STB: Momentaner Vorgang zur Überpfügung des Sicherheitstemperaturbegrenzers 4.2 Änderung der Einstellungen 4.2.1 B3-Kesselschaltfeld Einstellung der Kesseltemperatur: Thermostat des Heizkessels auf die gewünschte Solltemperatur einstellen. Einstellung der Warmwassertemperatur: WWE-Thermostat auf gewünschten Sollwert einstellen. DTG 330 04/11/2013 - 300011851-001-02... -
Seite 9: Diematic-M3-Kesselschaltfeld
DECAL.// DEP.B oder DECAL.// DEP.C der Heizkurven für die Kreise A, B oder C. Wenn der TAG-Sollwert eines der Kreise A, B oder C über 30 °C liegt, ist der Zugriff auf die Parallelverschiebung des entsprechenden Kreises nicht mehr möglich. Einstelltasten 04/11/2013 - 300011851-001-02 DTG 330... -
Seite 10: K3-Kesselschaltfeld
/ TEST STB auf AUTO stellen. 4. Den Brennerschalter auf 2 stellen (Version mit 2 Stufen) 5. Nachprüfen ob der Sicherheitstemperaturbegrenzer entriegelt ist. Sechskantschutzkappe Sicherheitstemperaturbegrenzers entfernen und gegebenfalls den Stift mittels Schraubendreher eindrücken. 6. Ein/Aus-Schalter auf 1 stellen. DTG 330 04/11/2013 - 300011851-001-02... -
Seite 11: Überprüfung Und Wartung
Vor der Meldung von Fehlfunktionen an den Installateur folgende Informationen ermitteln: Eingesetzte Gasart Heizkesseltyp XX-XX Herstellungsdatum Jahr (08 = 2008, 09 = 2009, ...) Woche Seriennummer des Gerätes Diese Angaben sind auf dem Typenschild auf der Frontplatte des Kessels ausgewiesen. 04/11/2013 - 300011851-001-02 DTG 330... -
Seite 12: Fehlermeldungen
Dieser Fehler hat keine Auswirkung auf die Betriebsmodi. ABGAS F.DEFEKT Kurzschluss. Installateur benachrichtigen. S.BAD A.F.DEF Die Wiederaufwärmung des Schwimmbades ist unabhängig von seiner Der Kreis des Fühlers ist unterbrochen oder in S.BAD B.F.DEF Temperatur. Kurzschluss. S.BAD C.F.DEF Installateur benachrichtigen. DTG 330 04/11/2013 - 300011851-001-02... -
Seite 13: K3-Kesselschaltfeld
Die Einschaltprozeduren wiederholen. Installateur - Heizungs-Umwälzpumpe auf Funktionstüchtigkeit überprüfen. benachrichtigen. - Position des 3 Stellungs-Schalters prüfen. - Leitungsschutzschalter überprüfen B3-Kesselschaltfeld: TEST-STB/ DIEMATIC-m3-Kesselschaltfeld: AUTO/ /TEST STB auf AUTO. K3-Kesselschaltfeld: AUTO/ /TEST STB auf AUTO - Einstellungen des Heizkesselthermostaten prüfen. 04/11/2013 - 300011851-001-02 DTG 330... -
Seite 14: Technische Daten
7. Technische Daten 7 Technische Daten DTG 330-... Eco.NOX / S Stufe 1 Nennwärmeleistung DTG 330 Eco.NOX Stufe 2 Stufe 1 83-98 95-112 107-126 119-140 131-154 155-182 179-210 202-238 226-266 Nennwärmeleistung DTG 330 S Stufe 2 119-140 136-160 153-180 170-200... - Seite 15 7. Technische Daten 04/11/2013 - 300011851-001-02 DTG 330...
- Seite 16 +49 (0)25 72 / 9161-0 +49 (0)25 72 / 9161-102 info@remeha.de +7 (495) 221-31-51 DE DIETRICH THERMIQUE Iberia S.L.U. DE DIETRICH SERVICE www.dedietrich-calefaccion.es www.dedietrich-heiztechnik.com Freecall 0800 / 201608 Av. Princep d’Astúries 43-45 08012 BARCELONA +34 932 920 520 +34 932 184 709 DUEDI S.r.l.
