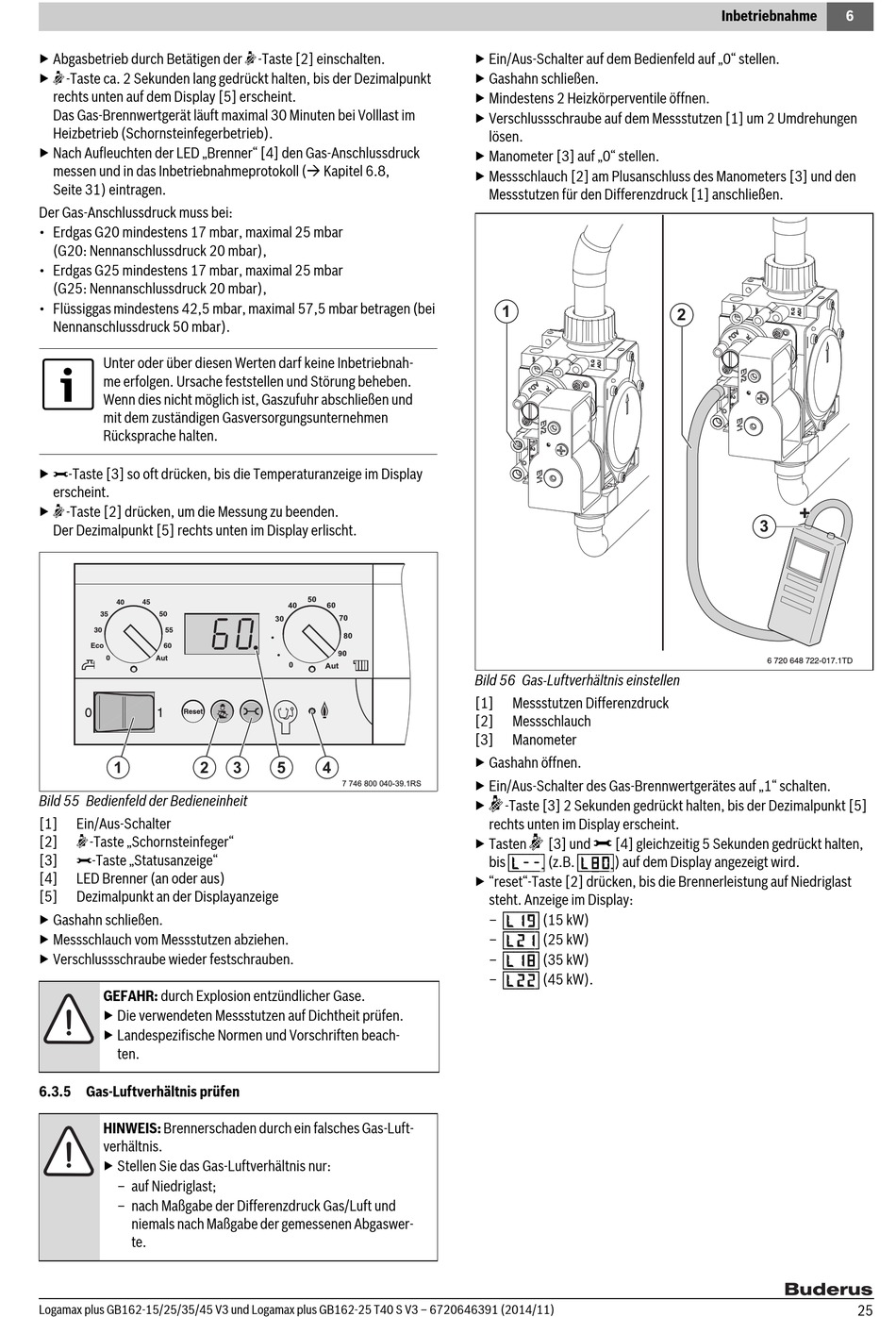

▶ Abgasbetrieb durch Betätigen der ,-Taste [2] einschalten.
▶ ,-Taste ca. 2 Sekunden lang gedrückt halten, bis der Dezimalpunkt
rechts unten auf dem Display [5] erscheint.
Das Gas-Brennwertgerät läuft maximal 30 Minuten bei Volllast im
Heizbetrieb (Schornsteinfegerbetrieb).
▶ Nach Aufleuchten der LED „Brenner" [4] den Gas-Anschlussdruck
messen und in das Inbetriebnahmeprotokoll ( Kapitel 6.8,
Seite 31) eintragen.
Der Gas-Anschlussdruck muss bei:
• Erdgas G20 mindestens 17 mbar, maximal 25 mbar
(G20: Nennanschlussdruck 20 mbar),
• Erdgas G25 mindestens 17 mbar, maximal 25 mbar
(G25: Nennanschlussdruck 20 mbar),
• Flüssiggas mindestens 42,5 mbar, maximal 57,5 mbar betragen (bei
Nennanschlussdruck 50 mbar).
Unter oder über diesen Werten darf keine Inbetriebnah-
me erfolgen. Ursache feststellen und Störung beheben.
Wenn dies nicht möglich ist, Gaszufuhr abschließen und
mit dem zuständigen Gasversorgungsunternehmen
Rücksprache halten.
▶ --Taste [3] so oft drücken, bis die Temperaturanzeige im Display
erscheint.
▶ ,-Taste [2] drücken, um die Messung zu beenden.
Der Dezimalpunkt [5] rechts unten im Display erlischt.
1 2
Bild 55 Bedienfeld der Bedieneinheit
[1] Ein/Aus-Schalter
,-Taste „Schornsteinfeger"
[2]
--Taste „Statusanzeige"
[3]
[4] LED Brenner (an oder aus)
[5] Dezimalpunkt an der Displayanzeige
▶ Gashahn schließen.
▶ Messschlauch vom Messstutzen abziehen.
▶ Verschlussschraube wieder festschrauben.
GEFAHR: durch Explosion entzündlicher Gase.
▶ Die verwendeten Messstutzen auf Dichtheit prüfen.
▶ Landespezifische Normen und Vorschriften beach-
ten.
6.3.5 Gas-Luftverhältnis prüfen
HINWEIS: Brennerschaden durch ein falsches Gas-Luft-
verhältnis.
▶ Stellen Sie das Gas-Luftverhältnis nur:
– auf Niedriglast;
– nach Maßgabe der Differenzdruck Gas/Luft und
niemals nach Maßgabe der gemessenen Abgaswer-
te.
Logamax plus GB162-15/25/35/45 V3 und Logamax plus GB162-25 T40 S V3 – 6720646391 (2014/11)
3 5 4
7 746 800 040-39.1RS
▶ Ein/Aus-Schalter auf dem Bedienfeld auf „0" stellen.
▶ Gashahn schließen.
▶ Mindestens 2 Heizkörperventile öffnen.
▶ Verschlussschraube auf dem Messstutzen [1] um 2 Umdrehungen
lösen.
▶ Manometer [3] auf „0" stellen.
▶ Messschlauch [2] am Plusanschluss des Manometers [3] und den
Messstutzen für den Differenzdruck [1] anschließen.
1
Bild 56 Gas-Luftverhältnis einstellen
[1] Messstutzen Differenzdruck
[2] Messschlauch
[3] Manometer
▶ Gashahn öffnen.
▶ Ein/Aus-Schalter des Gas-Brennwertgerätes auf „1" schalten.
,
▶ -Taste [3] 2 Sekunden gedrückt halten, bis der Dezimalpunkt [5]
rechts unten im Display erscheint.
, -
▶ Tasten [3] und [4] gleichzeitig 5 Sekunden gedrückt halten,
bis [l/-/-] (z.B. [l/8/0]) auf dem Display angezeigt wird.
▶ "reset"-Taste [2] drücken, bis die Brennerleistung auf Niedriglast
steht. Anzeige im Display:
– [l/1/9| (15 kW)
– [l/2/1| (25 kW)
– [l/1/8| (35 kW)
– [l/2/2| (45 kW).
Inbetriebnahme 6
2
3
6 720 648 722-017.1TD
