2 Angaben zum Gerät

2.10 Anschlussplan

1
4
5
6
7
8
9
10
11

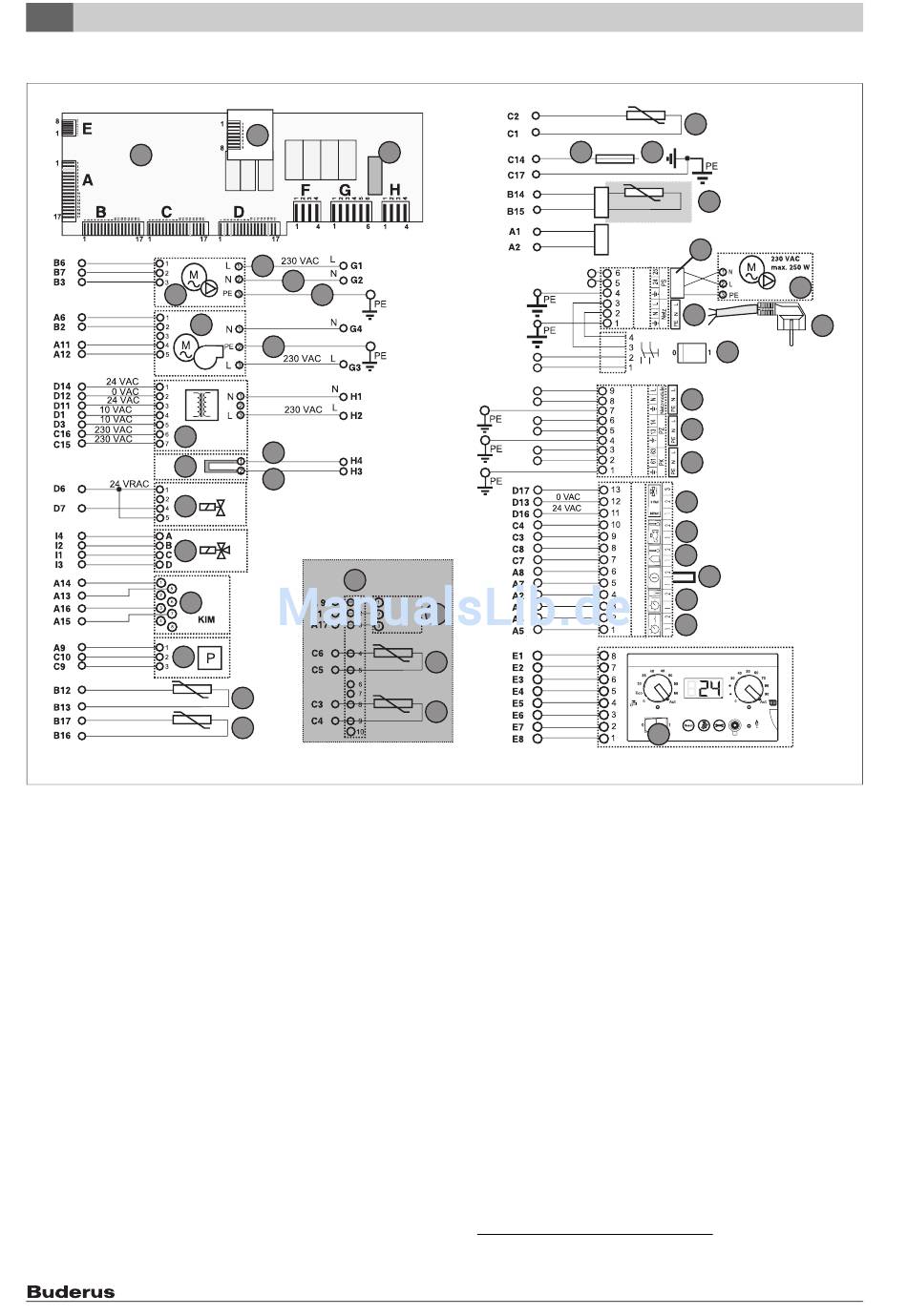

Bild 7 Anschlussplan
[1] Brennerautomat
[2] 2. Leiterplatte (wenn ein internes 3-Wege-Ventil vorhanden ist)
[3] Sicherung 5 AF
[4] Heizungspumpe
[5] Gebläse
[6] Transformator
[7] Glühzünder
[8] Gasarmatur
[9] 3-Wege-Ventil
[10] Kesselidentifikationsmodul KIM
[11] Druckfühler
[12] Vorlauftemperaturfühler
[13] Sicherheitstemperaturfühler
[14] Rücklauftemperaturfühler
[15] Überwachungselektrode
[16] Erde
[17] Brücke
[18] Weiß - Anschlussbuchse für erstes Funktionsmodul
[19] Speicherladepumpe
[20] Grau - externe Pumpe 230 V AC, max. 250 W
[21] Weiß - Netzanschluss 230 V AC 50...60 Hz, max. 10 A
[22] Netzstecker 230 V AC
[23] Ein/Aus-Schalter
[24] Weiß - Netzanschluss für erstes Funktionsmodul 230 V AC
[25] Rosa - Warmwasserzirkulationspumpe 230 V AC, max. 250 W
8
2
3
33
34
35
35
34
33
39
12
13
Logamax plus GB162-15/25/35/45 V3 und Logamax plus GB162-25 T40 S V3 – 6720646391 (2014/11)
15
F1
F2
G5
G6
G6
G5
F3
F4
G1
G2
36
37
38
[26] Grün - externe Heizungspumpe 230 V AC max. 250 W
[27] Türkis - externes 3-Wege-Ventil
[28] Grau - Warmwasser-Temperaturfühler
[29] Blau - Außentemperaturfühler
[30] Rot - externer Schaltkontakt, potenzialfrei, z. B. für Fußbodenhei-
zung
[31] Orange - raumtemperaturgeführter Regler (z. B. RC35, RC200
oder RC300) und EMS-BUS
[32] Grün - Ein-/Aus-Temperaturregler potentialfrei
[33] Braun
[34] Blau
[35] Grün/gelb
[36] Wassermengenfühler
[37] Kaltwassertemperaturfühler
[38] Warmwasser-Temperaturfühler
[39] Klemmleiste für Ladespeicherfühler
[40] Abgastemperaturwächter (Option)
1) Nur beim Logamax plus GB162-25 T40S V3
