AC IN
(Netzkabelanschluß)
MASTER OUT
Anschlüsse
@
SUB MASTER OUT
Anschlüsse
PHONO Anschlüsse
LINE Anschlüsse
EFF RETURN
Anschlüsse
Suwa
ss
asss
S
u
|
EFF SEND
Anschlüsse
PHONO GND
MasseanschluB
MIC (Mikrofonein-
gang) Anschlüsse
6

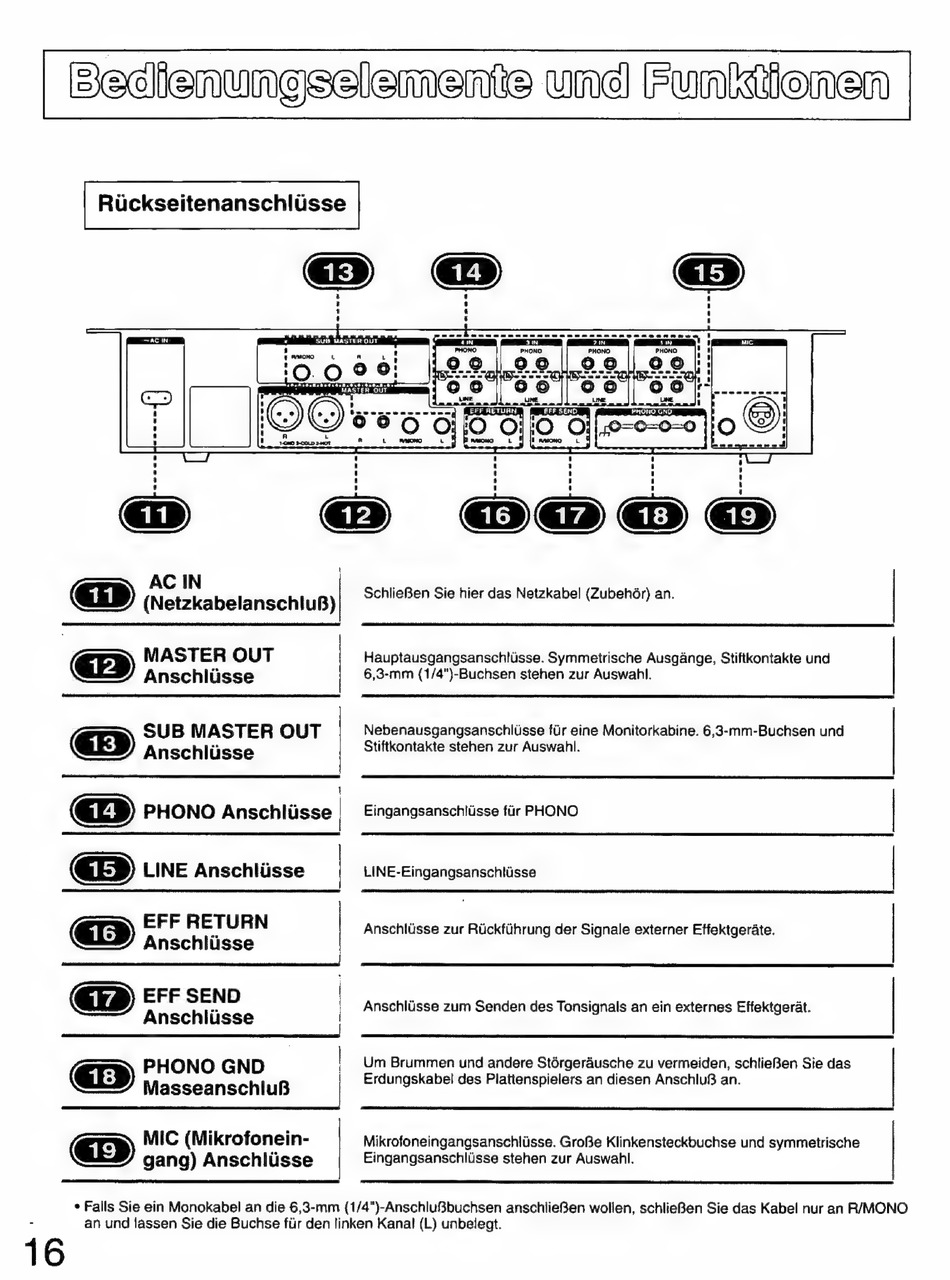

Bedienunsselemente und Funktionen
Я EFF RETURH
№ mec
Lg
SchlieBen Sie hier das Netzkabel (Zubehór) an.
Hauptausgangsanschlüsse. Symmetrische Ausgänge, Stiftkontakte und
6,3-mm (1/4")-Buchsen stehen zur Auswahl.
Nebenausgangsanschlüsse für eine Monitorkabine. 6,3-mm-Buchsen und
Stiftkontakte stehen zur Auswahl.
—
Eingangsanschlüsse für PHONO
—
LINE-Eingangsanschlüsse
ge,
Anschlüsse zur Rückführung der Signale externer Effektgerate.
Anschlüsse zum Senden des Tonsignals ап ein externes Effektgerat.
Um Brummen und andere Stórgeráusche zu vermeiden, schlieBen Sie das
Erdungskabel des Plattenspielers an diesen Anschluß an.
Mikrofoneingangsanschlüsse. GroBe Klinkensteckbuchse und symmetrische
Eingangsanschlüsse stehen zur Auswahl.
* Falls Sie ein Monokabel an die 6,3-mm (1/4")-Anschluf3buchsen anschließen wollen, schließen Sie das Kabel nur an R/MONO
16
an und lassen Sie die Buchse für den linken Kanal (L) unbelegt.
