Technics SH-EX1200 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Technics Anleitungen
  4. Mischpulte
  5. SH-EX1200
  6. Bedienungsanleitung
Technics SH-EX1200 Bedienungsanleitung

Technics SH-EX1200 Bedienungsanleitung

Audio mixer
Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
Audio Mixer
Operating Instructions
Instrucciones de funcionamiento
Bruksanvisning
Bedienungsanleitung
Instruzioni per l'uso
Mode d'emploi
Gebruiksaanwijzing
Betjeningsvejledning
SH-EX1200
Model No.
EB
E
GN
Note:
"EB" on the packaging indicates the United Kingdom.
ENGLISH
See pages 2 – 19
ESPAÑOL
Ver páginas 2 – 19
SVENSKA
Se sidorna 2 – 19
DEUTSCH
Siehe Seite 20 – 35
ITALIANO
Vedere alle pagg. 20 – 35
FRANÇAIS
Voir pages 20 – 35
NEDERLANDS
Zie bladzijden 36 – 47
DANSK
Se side 36 – 47
Before connecting, operating or adjusting this product,
please read these instructions completely.
Please keep this manual for future reference.
Antes de conectar, operar o ajustar este producto,
sírvase leer estas instrucciones completamente.
Guarde este manual.
Läs denna bruksanvisning helt innan du ansluter,
använder eller justerar denna produkt. Spara denna
bruksanvisning.
Bitte lesen Sie diese Bedienungsanleitung vor dem
Anschließen, Inbetriebnehmen oder Einstellen dieses
Gerätes vollständig durch.
Diese Anleitung bitte aufbewahren.
Prima di collegare, far funzionare o regolare l'appa-
recchio, leggere completamente queste istruzioni.
Conservare questo manuale.
Avant de raccorder, faire fonctionner ou régler
l'appareil, lire attentivement tout ce mode d'emploi.
Conserver ce manuel.
Gelieve deze gebruiksaanwijzing volledig door te
lezen alvorens dit product aan te sluiten, te be-
dienen of af te stellen. Bewaar deze gebruiks-
aanwijzing.
Læs venligst hele denne betjeningsvejledning, før
du tilslutter, betjener eller indstiller dette apparat.
Gem vejledningen til senere brug.
RQT6019-E

Werbung

loading

Verwandte Anleitungen für Technics SH-EX1200

Inhaltszusammenfassung für Technics SH-EX1200

  • Seite 1: Pegatina

    Bruksanvisning Bedienungsanleitung Instruzioni per l’uso Mode d’emploi Gebruiksaanwijzing Betjeningsvejledning Note: “EB” on the packaging indicates the United Kingdom. SH-EX1200 Model No. ENGLISH See pages 2 – 19 ESPAÑOL Ver páginas 2 – 19 SVENSKA Se sidorna 2 – 19 DEUTSCH Siehe Seite 20 –...

  • Seite 2: Inhaltsverzeichnis

    Dear customer Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully. Contents Caution for AC mains lead ..........5 Safety precautions ............5 Features ................7 Connections ..............10 Supplied accessories Names of the parts ............14 Block diagram ..............
  • Seite 3 Estimado cliente Kära kund Tack för valet av denna apparat. Muchísimas gracias por haber adquirido este aparato. Läs lgenom bruksanvisningen noga för bästa resultat och för Lea con atención estas instrucciones para obtener las máximas säkerhets skull. prestaciones y seguridad. Innehåll Índice Säkerhetsåtgärder ............
  • Seite 4 CAUTION! VARNING! •DO NOT INSTALL, OR PLACE THIS UNIT, IN A • FÖR ATT APPARATEN SKA FÅ GOD VENTILATION, BOOKCASE, BUILT-IN CABINET ANOTHER INSTALLERA ELLER PLACERA DEN INTE I EN BOK- CONFINED SPACE. ENSURE UNIT WELL HYLLA, ETT INBYGGT SKÅP ELLER I ANDRA BE- VENTILATED.

  • Seite 5: Caution For Ac Mains Lead

    Caution for AC mains lead Safety precautions (For United Kingdom) Placement (“EB” area code model only) Set the unit up on an even surface away from direct sunlight, For your safety, please read the following text carefully. high temperatures, high humidity, and excessive vibration. These conditions can damage the cabinet and other components, thereby This appliance is supplied with a moulded three pin mains plug for shortening the unit’s service life.

  • Seite 6: Precauciones De Seguridad

    Precauciones de seguridad Säkerhetsåtgärder Ubicación Placering Coloque la unidad en una superficie plana lejos de la luz directa Ställ upp enheten på en plan yta där den inte utsätts för direkt del sol, temperatura y humedad altas, y vibración excesiva. Estas solljus, höga temperaturer, hög luftfuktighet och kraftiga vibrationer.

  • Seite 7: Features

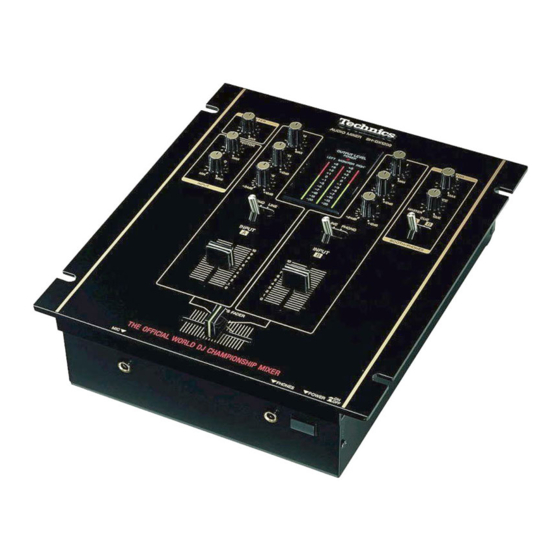

    Features Since 1997, this model has been used as the official mixer at the World DJ Championships, an event sponsored by DMC held annually that brings together professional disc jockeys from all over the world. It is a top-of-the-line audio mixer with the kind of outstanding design, functions, and sound quality that suits the requirements of disc jockeys accustomed to giving scratch-mixing performances in a variety of ways.
