Bedienungsanleitung/Istruzioni per l'uso
Mode d'emploi/Gebruiksaanwijzing
Betjeningsvejledning/Instrucciones de funcionamiento
Bruksanvisning
DJ-Mischpult/Mixer DJ
Table de mixage DJ
DJ-Mengpaneel/DJ-mixer
Mezclador para DJ/DJ-mixer

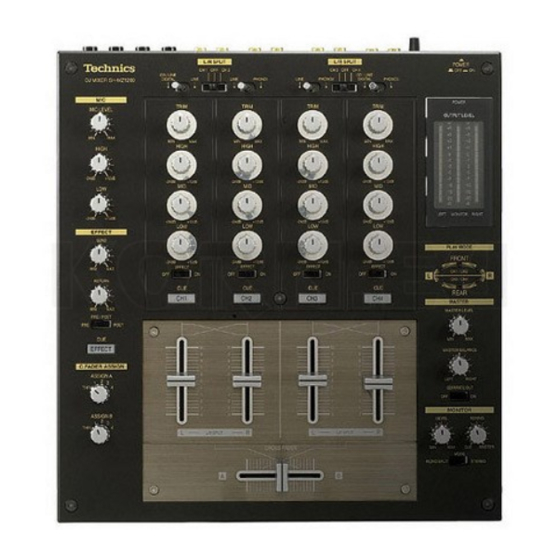

SH-MZ1200
Model No.

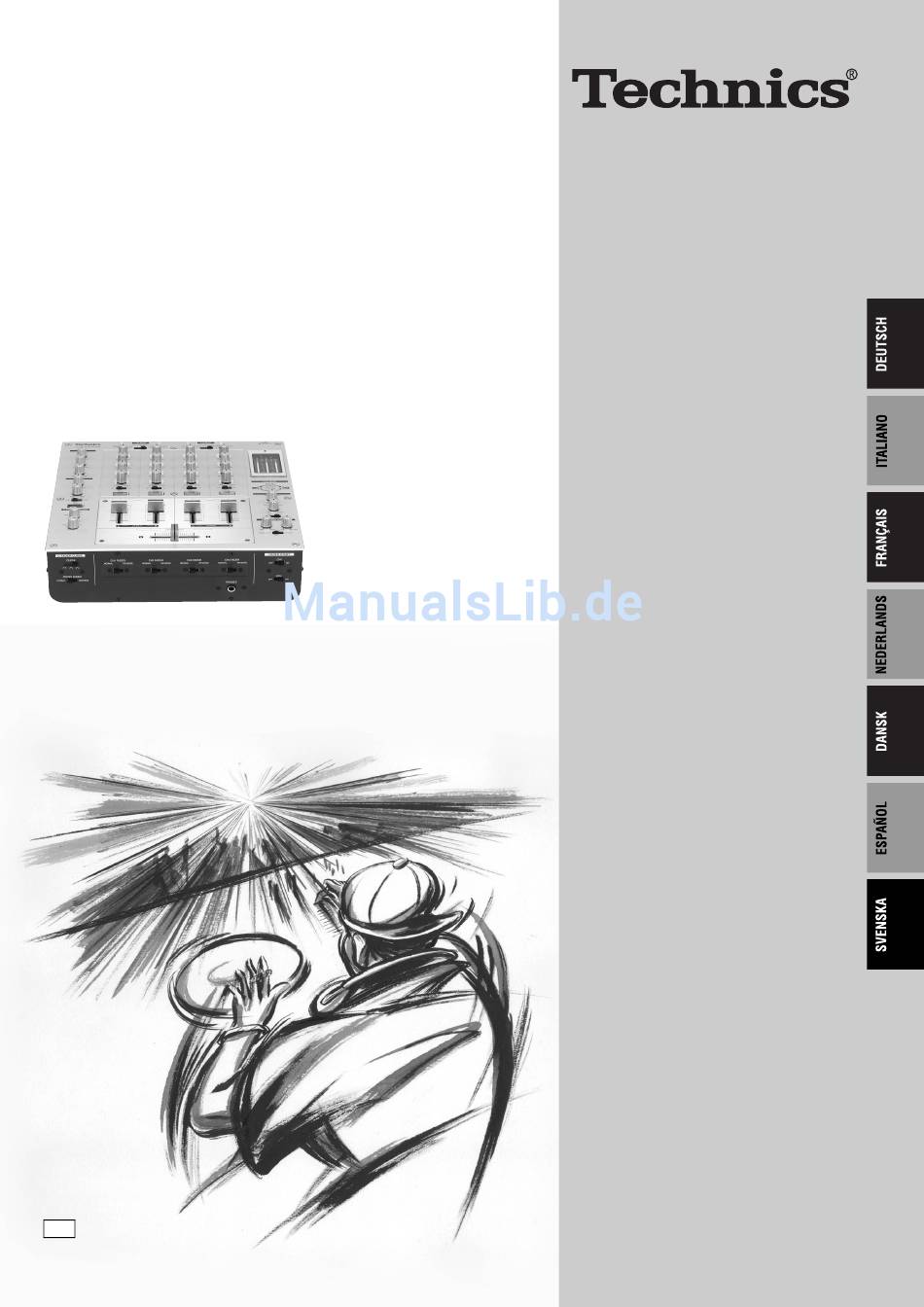

Das Foto zeigt das silberne Modell.
La fotografia mostra il modello argento.
La photographie présente le modèle argent.
De foto toont het zilverkleurig model.
Fotografiet viser den sølvfarvede model.
La fotografía muestra el modelo plateado.
Bilden visar silvermodellen.
EG
Bitte lesen Sie diese Bedienungsanleitung vor dem
Anschließen, Inbetriebnehmen oder Einstellen dieses
Gerätes vollständig durch. Diese Anleitung bitte
aufbewahren.
Prima di collegare, far funzionare o regolare l'appa-
recchio, leggere completamente queste istruzioni.
Conservare questo manuale.
Avant de raccorder, faire fonctionner ou régler
l'appareil, lire attentivement tout ce mode d'emploi.
Conserver ce manuel.
Gelieve deze gebruiksaanwijzing volledig door te
lezen alvorens dit product aan te sluiten, te bedienen
of af te stellen. Bewaar deze gebruiksaanwijzing.
Læs venligst hele denne betjeningsvejledning, før du
tilslutter, betjener eller indstiller dette apparat. Gem
vejledningen til senere brug.
Antes de conectar, operar o ajustar este producto,
sírvase leer estas instrucciones completamente.
Guarde este manual.
Läs denna bruksanvisning helt innan du ansluter,
använder eller justerar denna produkt. Spara denna
bruksanvisning.
RQT7232-D
