uebler primavelo pro Montage- Und Betriebsanweisung Seite 5
Heckträger
Die Abstandshalter sind für folgende Fahrradrahmen geeignet:
Rundrohr bis 80 mm Ø/ Ovalrohr bis 80x45mm
Bei der Verbindung mit einem großen Fahrradrahmen entnehmen Sie bitte das Distanzstück, um den Fahrradrahmen
mit der Klammer fassen zu können.
Größere Rahmen oder andere Rahmenprofile wie angegeben können mit dem Abstandshaltern nicht sicher
verbunden werden!
Beachten Sie nachfolgende Hinweise zur Verwendung der Abstandshalter:
- Ein unsachgemäß befestigter oder schadhafter Abstandshalter kann sich lösen, dadurch können Fahrräder
vom Fahrradträger herabfallen und so einen Unfall verursachen. Der Fahrer des Fahrzeuges ist für die sichere
Befestigung der Fahrräder auf dem Fahrradträger verantwortlich.
- Montieren Sie niemals einen schadhaften Abstandshalter. Bei fehlenden oder beschädigten Gummieinlagen
in den Klammern der Abstandshalter darf dieser nicht mehr eingesetzt werden und ist unverzüglich gegen
einen neuen Abstandshalter auszutauschen. Achten Sie bei jeder Montage darauf, dass die Gummieinlagen
der Abstandshalter vorhanden und unbeschädigt sind
- Die Klammern der Abstandshalter müssen den Fahrradrahmen sicher umschließen. Es dürfen keinesfalls
Schalt- oder Bremszüge oder andere Fahrradkomponenten zwischen Klammer und Fahrradrahmen liegen.
- Die Befestigungen der Abstandshalter müssen vor jeder Fahrt und in regelmäßigen Abständen während der
Fahrt auf festen Sitz geprüft und ggf. die Handräder am Abstandshalter nachgezogen werden.
- Beachten Sie immer die angegebene Höchstgeschwindigkeit (130 km/h), welche bei Betrieb des
Fahrradträgers zulässig ist. Bei Überschreiten der Höchstgeschwindigkeit kann es durch die auftretenden
Kräfte (Winddruck) zum Versagen von Bauteilen und dadurch zum Lösen der Fahrräder kommen

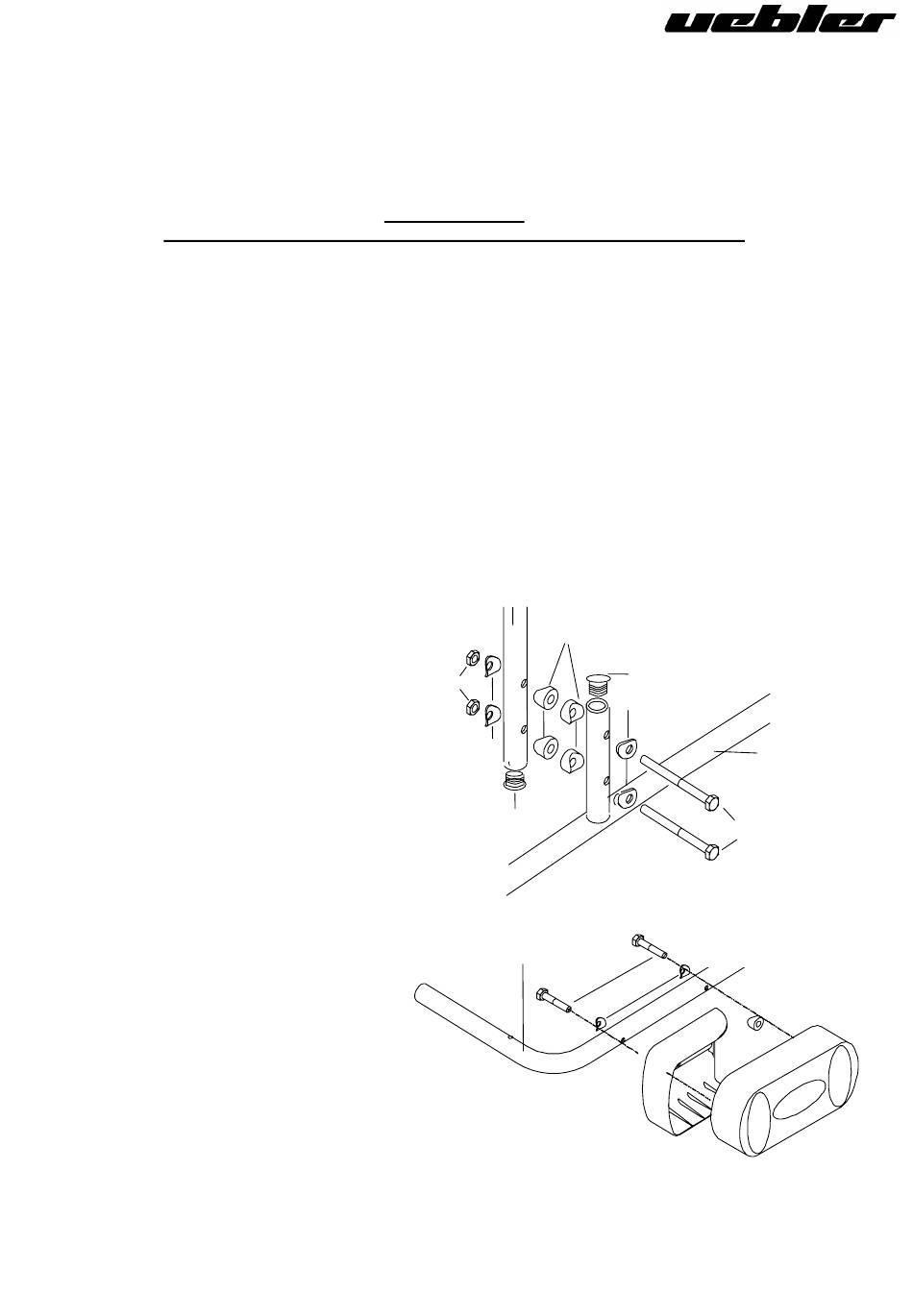

Befestigen des Trägerrahmens
Drücken Sie die Rohr- Endkappen in die
offenen Enden der Trägerklappe und des
Trägerrahmens und befestigen Sie den
Trägerrahmen an der Trägerklappe.
Anbringen der Leuchteinheiten
Die beiden Leuchteinheiten unterscheiden
sich in ihrer Ausführung: die Leuchteinheit für
die
rechte
Trägerseite
Rückfahrscheinwerfer (erkennbar am weißen
Glas
neben
dem
Leuchteinheit für die linke Trägerseite enthält
die Nebelschlußleuchte. Bitte beachten Sie
diese
Unterscheidung,
Leuchteinheiten
seitenrichtig
Achten
Sie
auch
Kennzeichenbeleuchtung nach innen weist!
Die Einheiten werden an den Bohrungen der
Trägerklappe befestigt.
Befestigen Sie die Kabel der Leuchteinheiten
mit den beiliegenden Kabelbindern an der
Trägerklappe.
Bitte beachten Sie: Befestigen Sie das
Kabel nicht am Zentralrohr, da Sie sonst
die
Trägerklappe nicht mehr abklappen können!
enthält
den
Blinkerglas),
die
damit
Sie
die
anbringen.
darauf,
daß
die
UNFALLGEFAHR!
1.3
Trägerrrahmen
Mutter
Stahl- Formscheibe
Rohr- Endkappe Ø20mm
1.4.
Trägerklappe
Schraube
M6x35
Kunststoff- Formscheibe
Rohr- Endkappe Ø20mm
Stahl- Formscheibe
Schraube
Stahl-
Formscheibe
Trägerklappe
Kunststoff-
Formscheibe
Seite 3/7
