6.2. Afstellen van de koplamp
Stel de koplamp van de fiets dusdanig af, dat tegemoetkomende verkeersdeelnemers niet verblind
1
worden. Op een volledig vlak wegoppervlak moet de horizontale rand van de lichtbundel (licht-donker-
grens) altijd op de weg zichtbaar zijn!
Opgelet: Op verblindingsvrije afstelling van de koplamp letten!

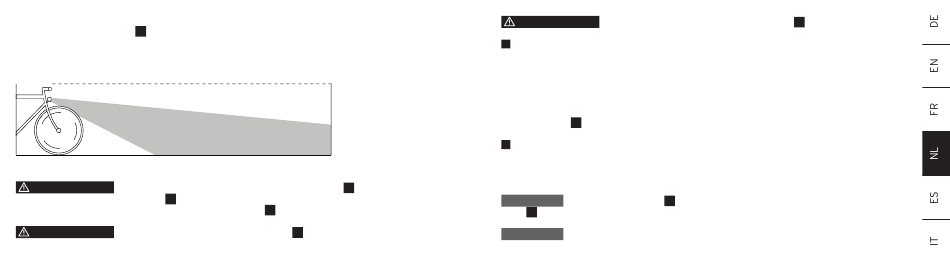

Afb.: Voorbeeld voor het afstellen van de koplamp bij ingeschakeld licht
WAARSCHUWING Gebruik de fiets niet, als de lichtstraal van de koplamp
is afgesteld of wanneer de koplamp 1 te los zit. Verblinden van het tegemoetkomend verkeer kan
ongevallen veroorzaken. Vóór het afstellen van de koplamp
houder losdraaien. Let erop, deze bout na het afstellen weer vast te draaien.
WAARSCHUWING
Kijk nooit direct in de brandende koplamp
50
licht-donker-grens
1 niet correct
1 van de fiets altijd eerst de bout van de
1 .
WAARSCHUWING Verstel het verlichtingsbereik van de koplamp
het rijden! Dit kan tot ernstige valpartijen en letsels leiden.
!
Niet ondersteboven monteren: bij een ondersteboven gemonteerde koplamp wordt de
lichtstraal op zijn kop gezet. Het tegemoetkomend verkeer wordt hierdoor verblind, hetgeen in
strijd is met de verkeersregels. Bovendien kan er schade ontstaan door spatwater; de gevolgen
daarvan zijn van de garantie uitgesloten.
6.3. Aansluiten koplamp IQ-XL en achterlicht
Koplamp IQ-XL:
Aan de koplamp 1 zijn twee 2-aderige kabels met verschillende lengtes gemonteerd. De lange
kabel is de kabel voor het aansluiten op de naafdynamo (naar wens inkorten).
!
Voor het beste contact de dunne aderen van de kabeleinden in elkaar draaien voordat deze
wordt aangesloten op het contact van de naafdynamo.
De korte kabel (met vlakstekkers) met het achterlicht verbinden. De aanwezige verlichtingskabel
van de fiets gebruiken. Indien de kabel voor de achterlicht aansluiting niet gebrukkt wordt, dan
moeten de vlakstekkers geïsoleerd worden om storingen te voorkomen.
OPMERKING Kabels aan de koplamp 1 mogen nooit compleet worden afgeknipt. De koplamp
IQ-XL 1 is uitsluitend geschikt voor aansluiting op een naafdynamo; het aansluiten op een
gelijkstroombron is niet toegestaan.
OPMERKING Altijd op de juiste polarisatie letten:
1 nooit tijdens
