Durch Betätigen der Starttaste (77b, Fig.11) wird
zunächst
der Umschalthebel
(226) in Richtung
Kurvenrad verschoben.
Das hat die Auslösung
der nachstehenden Funktionen zur Folge:
a) Die
im
Umschalthebel
befestigte
Stell-
schraube (222) verdreht den auf der Rillen-
achse
(194)
gelagerten
Schaltarm
(189).
Dieser bringt seinerseits über eine Zugfeder
die Wippe (91, Fig.2) und damit das Treibrad
(87, Fig. 2) in Eingriff mit Antriebsrolle und
Plattenteller.
Gleichzeitig
wird
der
Netz-
schalter durch den mit dem
Schaltarm
ge-
koppelten
Schaltschieber
(116, Fig. 7) be-
h
DR
A
ragen
ZI
eg
tätigt und damit der Plattenteller in Drehung
Som (ULLA
:
SS
4
(e
2g
b) Die am Umschalthebel
(226) befestigte Um-
A
$
schaltfeder
(UF) wird
in den
Bereich
des
IS
Umlenkhebels (151) gebracht, so daß dieser
bei nachfolgender Drehung des Kurvenrades
in
seine
Wechselstellung
gedrängt
wird
(Fig. 9).
Das
Betätigen
der Schalttaste
gibt auch
den
Starthebel (229) frei, der mittels der Zugfeder
(227) in Richtung Kurvenrad gezogen wird.
Dadurch
wird über die Wickelfeder
(195) der
Abstellhebel
(146, Fig. 14) in den Bereich des
Mitnehmers am Plattenteller-Ritzel gebracht und
damit das Kurvenrad angetrieben.
N
Zur Verhinderung von Bedienungsfehlern ist die
Y
A
a:
d
Schalttaste
während
des
Startvorganges
Sé
WW
m
S
(Drehung
des
Kurvenrades)
in ihrer Stellung
CA
N
`;
blockiert.
Unmittelbar
vor
Erreichen
der
0-
Stellung
des
Kurvenrades
(Beendigung
des
Wechselvorganges)
wird der Starthebel
durch
den
Startbolzen
(SB) des
Kurvenrades
abge-
drängt und damit Schalttaste und Umschalthebel
in ihre Ausgangsstellung zurückgebracht.
Nach dem Einbau und nach jedem Transport soll
das Gerät einmal bei verriegeltem Tonarm ge-
startet werden.
Damit wird der Absteller, der
durch
den
Transport
eine
beliebige
Stellung
eingenommen
haben kann, automatisch justiert.

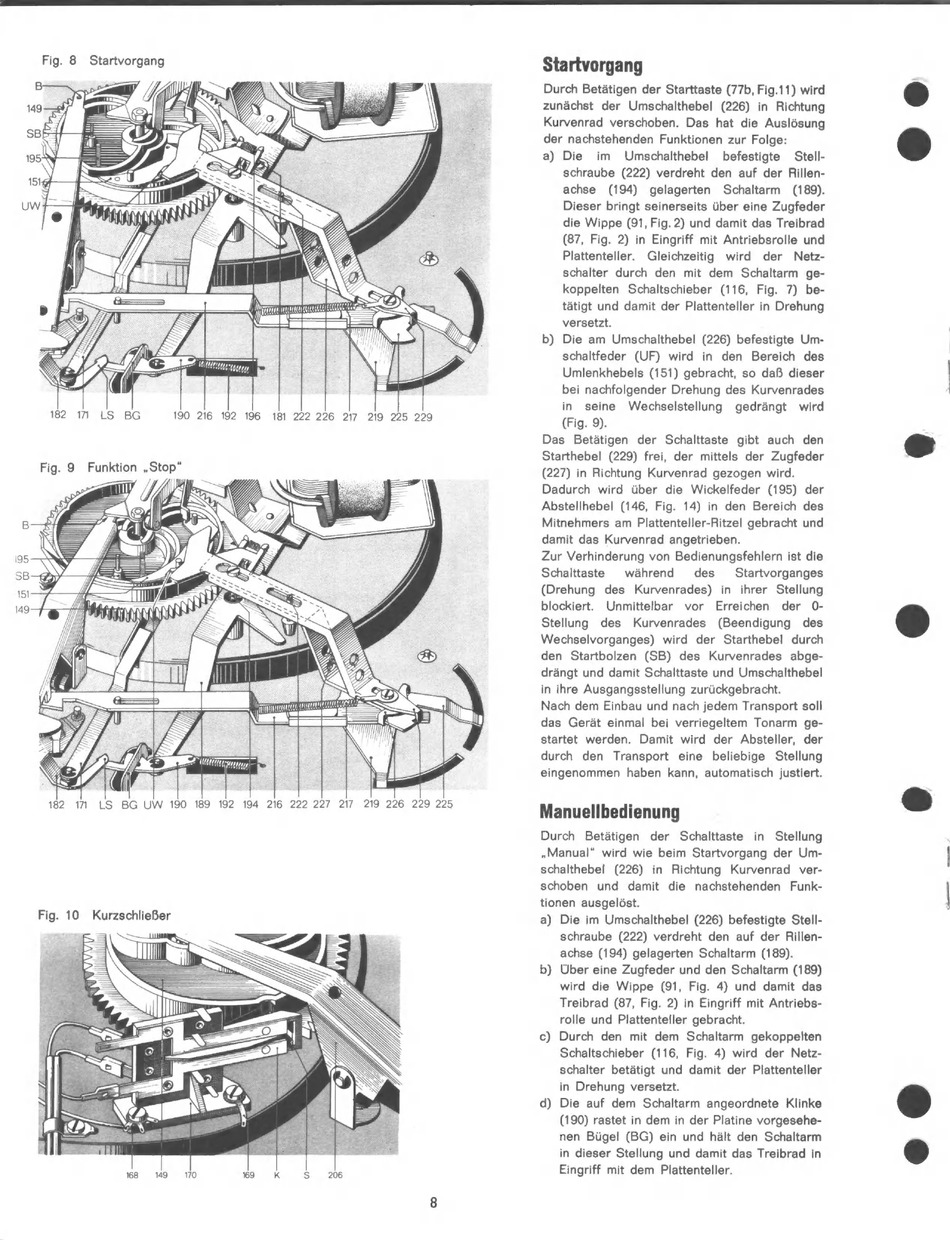

Fig. 9 Funktion „Stop"
Be
(ia =
Í
182
11
LS
BG UW
190
189
192
194 216 222 227
217
219 226
229 225
Manuellbedienung
Durch
Betätigen
der
Schalttaste
in Stellung
Manual"
wird wie beim Startvorgang der Um-
schalthebel
(226)
in Richtung
Kurvenrad
ver-
schoben
und
damit
die nachstehenden
Funk-
tionen ausgelöst.
Fig. 10
Kurzschließer
a) Die im Umschalthebel (226) befestigte Stell-
Pe
schraube (222) verdreht den auf der Rillen-
UI We
à
achse (194) gelagerten Schaltarm (189).
b) Über eine Zugfeder und den Schaltarm (189)
wird die Wippe (91, Fig. 4) und damit das
Treibrad (87, Fig. 2) in Eingriff mit Antriebs-
rolle und Plattenteller gebracht.
c) Durch den mit dem Schaltarm gekoppelten
Schaltschieber
(116, Fig. 4) wird
der Netz-
schalter betätigt und damit der Plattenteller
in Drehung versetzt.
d) Die auf dem
Schaltarm
angeordnete
Klinke
(190) rastet in dem in der Platine vorgesehe-
nen Bügel (BG) ein und hält den Schaltarm
in dieser Stellung und damit das Treibrad in
Eingriff mit dem Plattenteller.
