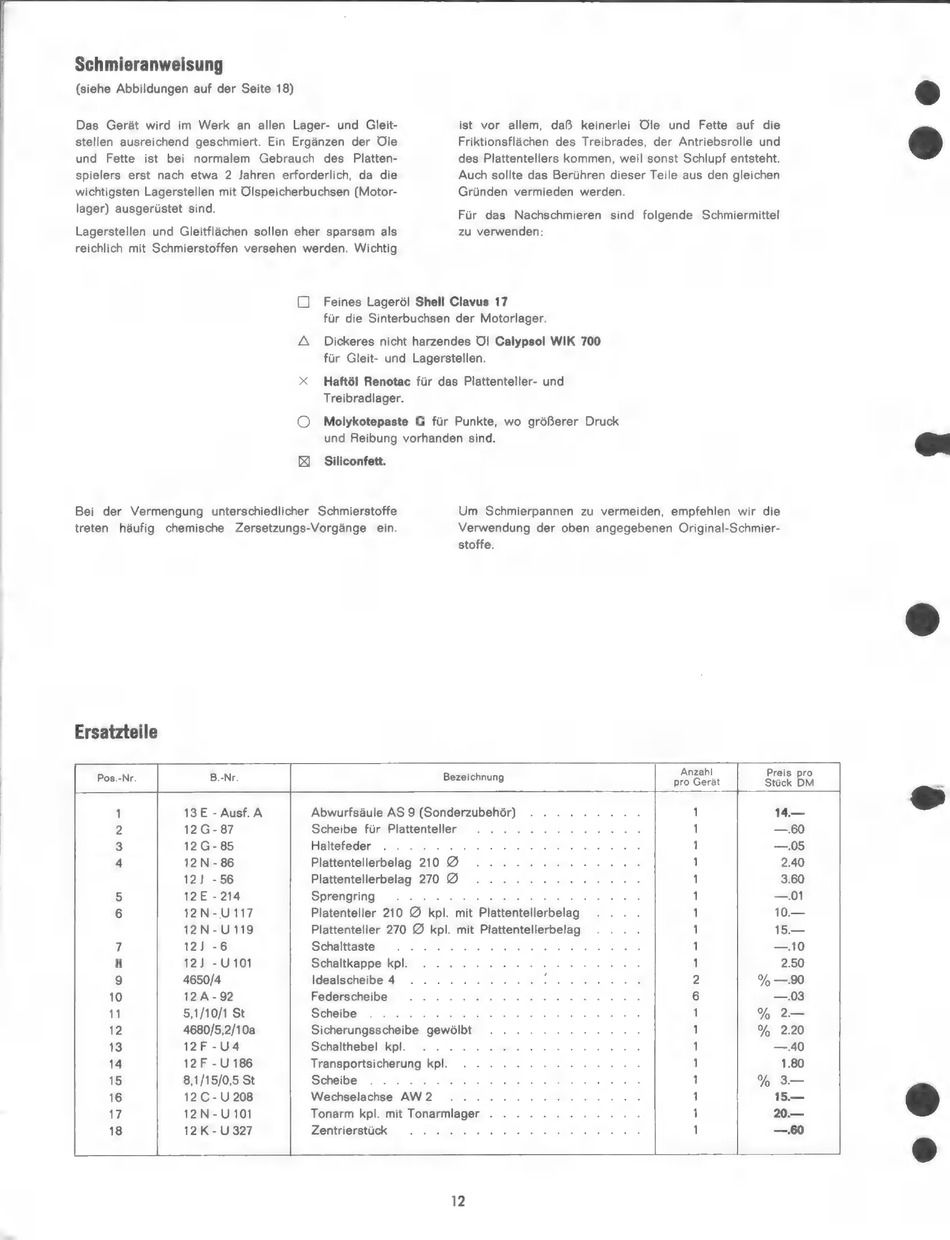

Schmieranweisung
(siehe Abbildungen auf der Seite 18)
Das Gerät wird im Werk an allen Lager- und Gleit-
stellen ausreichend geschmiert. Ein Ergänzen der Ole
und
Fette
ist bei normalem
Gebrauch
des
Platten-
spielers erst nach etwa 2 Jahren erforderlich, da die
wichtigsten Lagerstellen mit OÖlspeicherbuchsen (Motor-
lager) ausgerüstet sind.
Lagerstellen und Gleitflächen sollen eher sparsam als
reichlich mit Schmierstoffen versehen werden. Wichtig
ist vor allem,
daß keinerlei
Ole und
Fette auf die
Friktionsflächen
des Treibrades,
der Antriebsrolle
und
des Plattentellers kommen, weil sonst Schlupf entsteht.
Auch sollte das Berühren dieser Teile aus den gleichen
Gründen vermieden werden.
Für das
Nachschmieren
sind folgende
Schmiermittel
zu verwenden:
TT
Feines Lageröl Shell Clavus 17
für die Sinterbuchsen der Motorlager.
A
Dickeres nicht harzendes Öl Calypsol WIK 700
für Gleit- und Lagerstellen.
XxX
Haftöl Renotac für das Plattenteller- und
Treibradlager.
O
Molykotepaste
G für Punkte,
wo
größerer
Druck
und Reibung vorhanden sind.
DÉI
Siliconfett.
Bei der Vermengung
unterschiedlicher
Schmierstoffe
treten
häufig
chemische
Zersetzungs-Vorgänge
ein.
Ersatzteile
13E - Ausf. A
Bezeichnung
Abwurfsäule AS 9 (Sonderzubehör)
. . . ..
2...
Scheibe für Plattenteller
. . . 2: 22m
nn.
Plattentellerbelag 210 Ø
...:
22222000.
Plattentellerbelag 270 Ø
..:.:: 222
e.
Plattenteller 270 Ø kpl. mit Plattentellerbelag
Tonarm kpl. mit Tonarmlager `, ......
12G-87
12G-85
Haltefeder
. . . .
12N -86
12J -56
12E -214
Sprengring
:
12N-U 117
Platenteller 210 Ø
12N-U119
7
12] -6
Schalttaste
8
12J -U 101
Schaltkappe kpl.
9
4650/4
Idealscheibe 4
10
12A -92
Federscheibe
11
5,1/10/1 St
Scheibe
.....
12
4680/5,2/10a
Sicherungsscheibe gewölbt
13
12F-U4
Schalthebel
kpl.
14
12 F -U 186
Transportsicherung kpl.
15
8,1/15/0,5 St
Scheibe
....
.
16
12 C - U 208
Wechselachse
AW 2
17
12N -U 101
18
12 K - U 327
Zentrierstück
Um
Schmierpannen
zu vermeiden,
empfehlen wir die
Verwendung der oben angegebenen Original-Schmier-
stoffe.
->
=>
