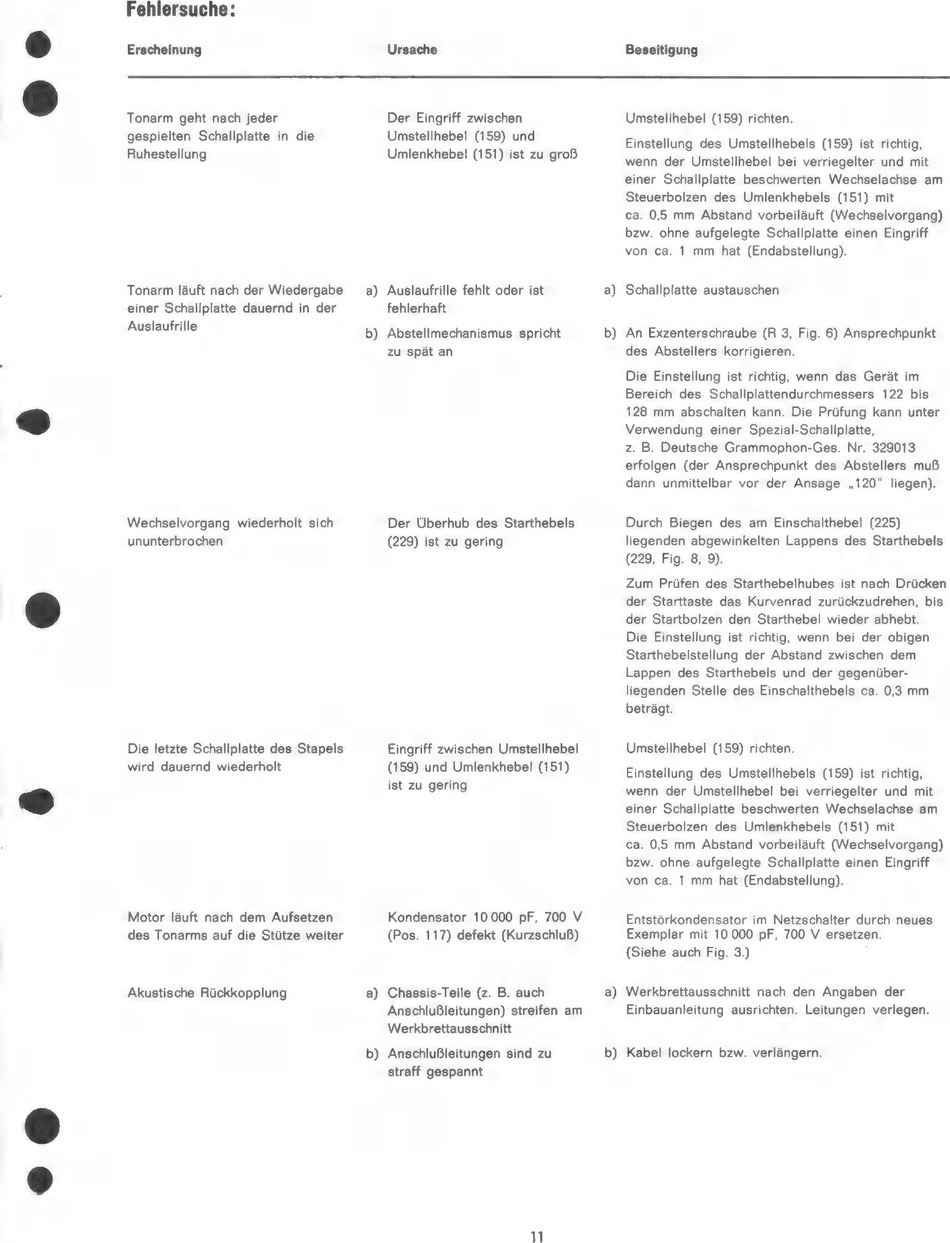

Fehlersuche:
Erscheinung
Ursache
Beseitigung
Tonarm geht nach jeder
gespielten Schallplatte in die
Ruhestellung
Der Eingriff zwischen
Umstellhebel
(159) und
Umlenkhebel (151) ist zu groß
Tonarm läuft nach der Wiedergabe
einer Schallplatte dauernd in der
Auslaufrille
a) Auslaufrille fehlt oder ist
fehlerhaft
b) Abstellmechanismus spricht
zu spät an
Der Überhub des Starthebels
(229) ist zu gering
Wechselvorgang
wiederholt sich
ununterbrochen
Die letzte Schallplatte des Stapels
wird dauernd wiederholt
Eingriff zwischen Umstellhebel
(159) und Umlenkhebel (151)
ist zu gering
Motor läuft nach dem Aufsetzen
des Tonarms auf die Stütze weiter
Kondensator 10 000 pF, 700 V
(Pos. 117) defekt (Kurzschluß)
Akustische Rückkopplung
a) Chassis-Teile (z. B. auch
Anschlußleitungen)
streifen am
Werkbrettausschnitt
b) Anschlußleitungen sind zu
straff gespannt
11
Umstellhebel (159) richten.
Einstellung des Umstellhebels (159) ist richtig,
wenn der Umstellhebel bei verriegelter und mit
einer Schallplatte beschwerten
Wechselachse
am
Steuerbolzen
des
Umlenkhebels
(151) mit
ca. 0,5 mm
Abstand vorbeiläuft (Wechselvorgang)
bzw. ohne aufgelegte Schallplatte einen Eingriff
von ca. 1 mm
hat (Endabstellung).
a) Schallplatte austauschen
b) An Exzenterschraube (R 3, Fig. 6) Ansprechpunkt
des Abstellers korrigieren.
Die Einstellung ist richtig, wenn das Gerät im
Bereich des Schallplattendurchmessers
122 bis
128 mm abschalten kann. Die Prüfung kann unter
Verwendung
einer Spezial-Schallplatte,
z. B. Deutsche Grammophon-Ges.
Nr. 329013
erfolgen
(der Ansprechpunkt
des Abstellers
muß
dann unmittelbar vor der Ansage
„120" liegen).
Durch
Biegen
des am
Einschalthebel
(225)
liegenden abgewinkelten Lappens des Starthebels
(229, Fig. 8, 9).
Zum Prüfen des Starthebelhubes ist nach Drücken
der Starttaste das Kurvenrad zurückzudrehen, bis
der Startbolzen den Starthebel wieder abhebt.
Die Einstellung ist richtig, wenn bei der obigen
Starthebelstellung der Abstand zwischen dem
Lappen des Starthebels und der gegenüber-
liegenden Stelle des Einschalthebels ca. 0,3 mm
beträgt.
Umstellhebel (159) richten.
Einstellung des Umstellhebels (159) ist richtig,
wenn
der Umstellhebel bei verriegelter und mit
einer Schallplatte beschwerten
Wechselachse
am
Steuerbolzen des Umlenkhebels (151) mit
ca. 0,5 mm Abstand vorbeiläuft (Wechselvorgang)
bzw. ohne aufgelegte Schallplatte einen Eingriff
von ca.
1 mm
hat (Endabstellung).
Entstörkondensator
im Netzschalter durch neues
Exemplar mit 10000 pF, 700 V ersetzen.
(Siehe auch Fig. 3.)
a) Werkbrettausschnitt nach den Angaben der
Einbauanleitung ausrichten. Leitungen verlegen.
b) Kabel lockern bzw. verlängern.
