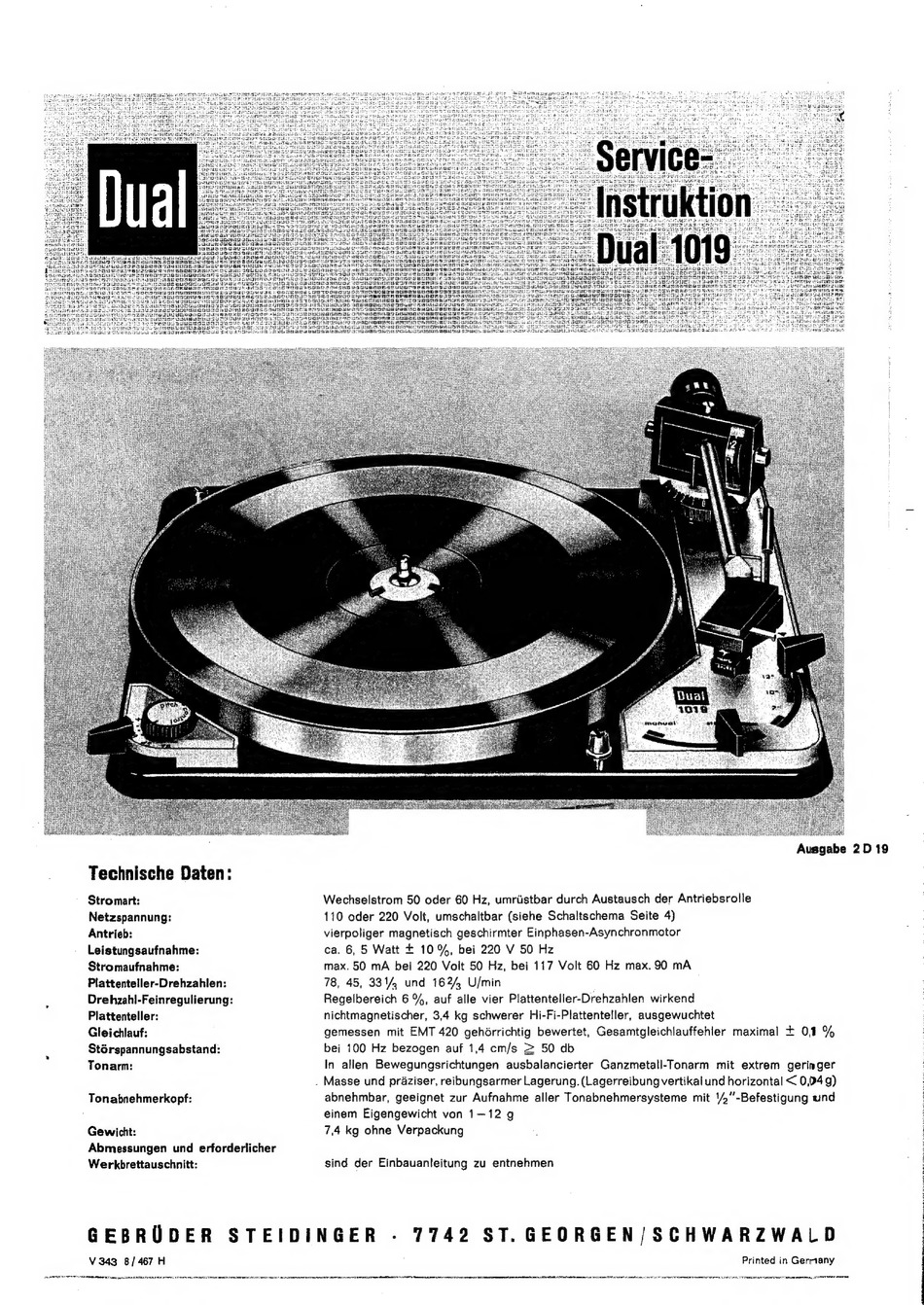

Dual 1019 Service

Gn CR ey AER RE OS A A RE SCE
Technische Daten:
Stromart:
Netzspannung:
Antrieb:
Leistungsaufnahme:
Stromaufnahme:
Plattenteller-Drehzahlen:
Drehzahl-Feinregulierung:
Plattenteller:
Gleichlauf:
Stérspannungsabstand:
Tonarm:
Tonabnehmerkopf:
Gewicht:
Abmessungen und erforderlicher
Werkbrettauschnitt:
Wechselstrom 50 oder 60 Hz, umriistbar durch Austausch der Antriebsrolle
110 oder 220 Volt, umschaltbar (siehe Schaltschema Seite 4)
vierpoliger magnetisch geschirmter Einphasen-Asynchronmotor
ca. 6, 5 Watt + 10 %, bei 220 V 50 Hz
max. 50 mA bei 220 Volt 50 Hz, bei 117 Volt 60 Hz max. 90 mA
78, 45, 331/, und 162/, U/min
Regelbereich 6 %, auf alle vier Plattenteller-Drehzahlen wirkend
nichtmagnetischer, 3,4 kg schwerer Hi-Fi-Plattenteller, ausgewuchtet
gemessen mit EMT 420 gehérrichtig bewertet, Gesamtgleichlauffehler maximal + 01 %
bei 100 Hz bezogen auf 1,4 cm/s > 50 db
In allen Bewegungsrichtungen ausbalancierter Ganzmetall-Tonarm mit extrem geringer
Masse und prdaziser, reibungsarmer Lagerung. (Lagerreibung vertikal und horizontal < 0,049)
abnehmbar, geeignet zur Aufnahme aller Tonabnehmersysteme mit 1/2"-Befestigung und
einem Eigengewicht von 1—12 g
7,4 kg ohne Verpackung
sind der Einbauanleitung zu entnehmen
GEBRUDER STEIDINGER - 7742 ST.GEORGEN/SCHWARZWALD
V 343 8/467 H Printed in Germany
