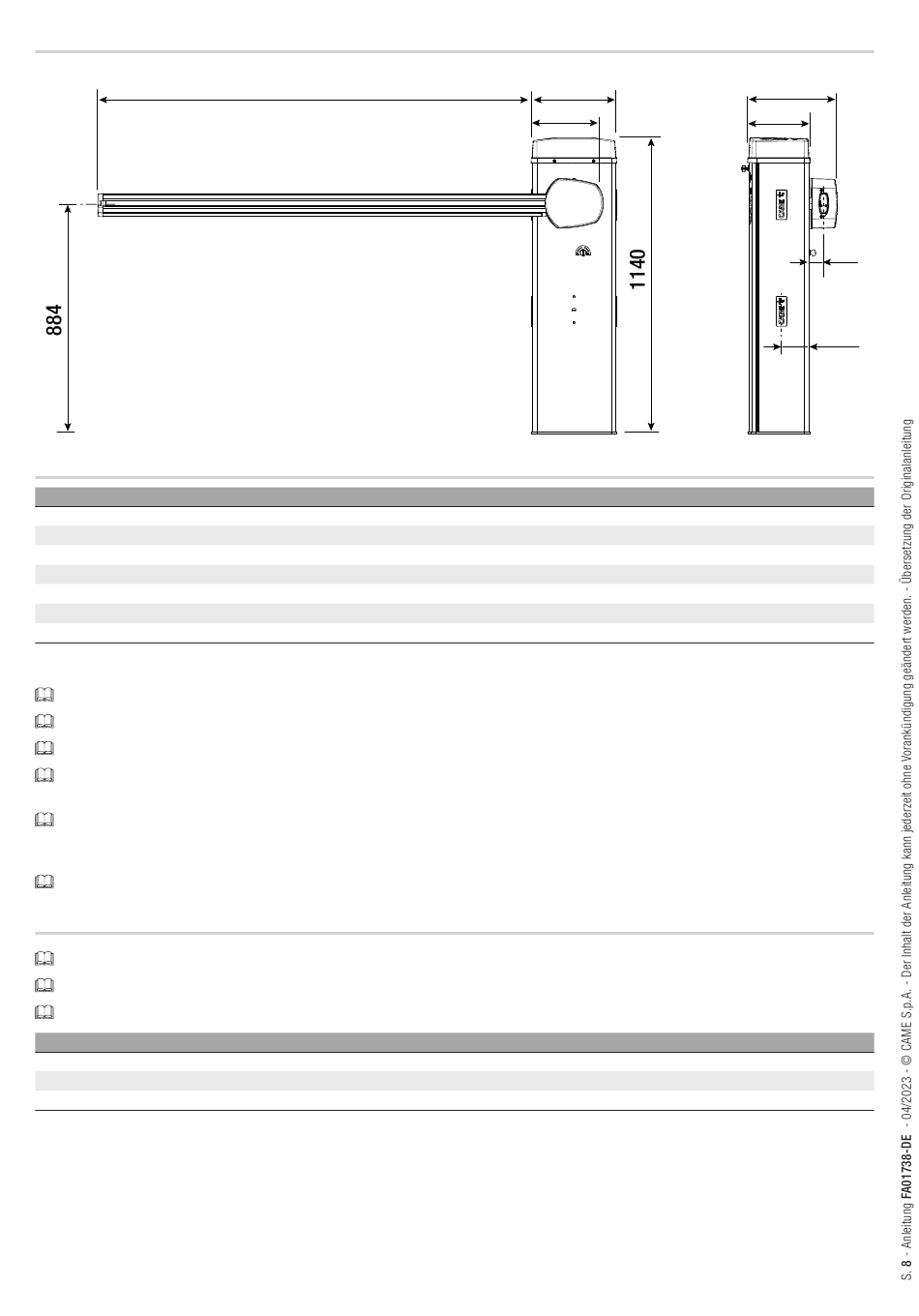

Abmessungen
Kabeltypen und Mindeststärken
Kabellänge (m)
Betriebsspannung 230 V AC
Betriebsspannung 120 V AC
Blinkleuchte 24 V AC/DC
TX-Lichtschranken
RX-Lichtschranken
Elektroverriegelung 24 V DC
Befehlsgeräte
*Aderzahl = siehe Montageanleitung des Produkts - Achtung: die Kabelstärke gilt nur als Angabe, da sie von der Motorleistung und der Länge des Kabels abhängt.
Für die Antenne ein (bis 5 m langes) Kabel des Typs RG58 verwenden.
Bei Installation im Freien Kabel verwenden, die mindestens dem Typ H05RN-F (60245 IEC 57 Kennzeichnung) entsprechen.
Bei Installation in geschlossenen Räumen Kabel verwenden, die mindestens dem Typ H05VV-F (60227 IEC 53 Kennzeichnung) entsprechen.
Die Wahl der Kabelstärke von Kabeln mit einer anderen Länge, als die in der Tabelle angeführten, muss laut den Angaben der Richtlinie CEI EN 60204-1 auf der
Grundlage der effektiven Leistungsaufnahme der angeschlossenen Geräte erfolgen.
Für Anschlüsse, die mehrere Belastungen auf der gleichen Leitung (sequentiell) vorsehen, muss die Bemessung laut Tabelle auf der Grundlage der
Leistungsaufnahme und effektiven Entfernung nochmals berechnet werden. Für den Anschluss von in dieser Anleitung nicht berücksichtigten Produkten, gelten die
dem jeweiligen Produkt beigefügten Gebrauchsanweisungen.
Bei Parallelschaltung und CRP Kabel vom Typ UTP CAT5 verwenden. Länge, max. 1000 Meter.
Widerstand gegen Windbelastung
In der Tabelle ist der Widerstand des Schrankenbaums gegen Windlast angegeben.
Die Angaben beziehen sich nur auf den Schrankenbaum und nicht auf ggf. integrierbares Zubehör.
Die Beständigkeitsklasse bezieht sich auf die Richtlinie EN 13241.
Typ
Widerstandsklasse
Winddruck [Pa]
Maximale Windgeschwindigkeit [km/h]
max. 3800
3G x 1,5 mm²
3G x 1,5 mm²
2 x 0,5 mm²
4 x 0,5 mm²
*Leiterzahl x 0,5 mm²
Baum 2,25 m
326
258
bis 20
2 x 1 mm²
2 x 1 mm²
Baum 3,05 m
5
1200
144
340
237
von 20 bis 30
3G x 2,5 mm²
3G x 2,5 mm²
2 x 1 mm²
2 x 0,5 mm²
4 x 0,5 mm²
2 x 1 mm²
*Leiterzahl x 0,5 mm²
Baum 4,05 m
4
1000
800
132
118
59
107
3
