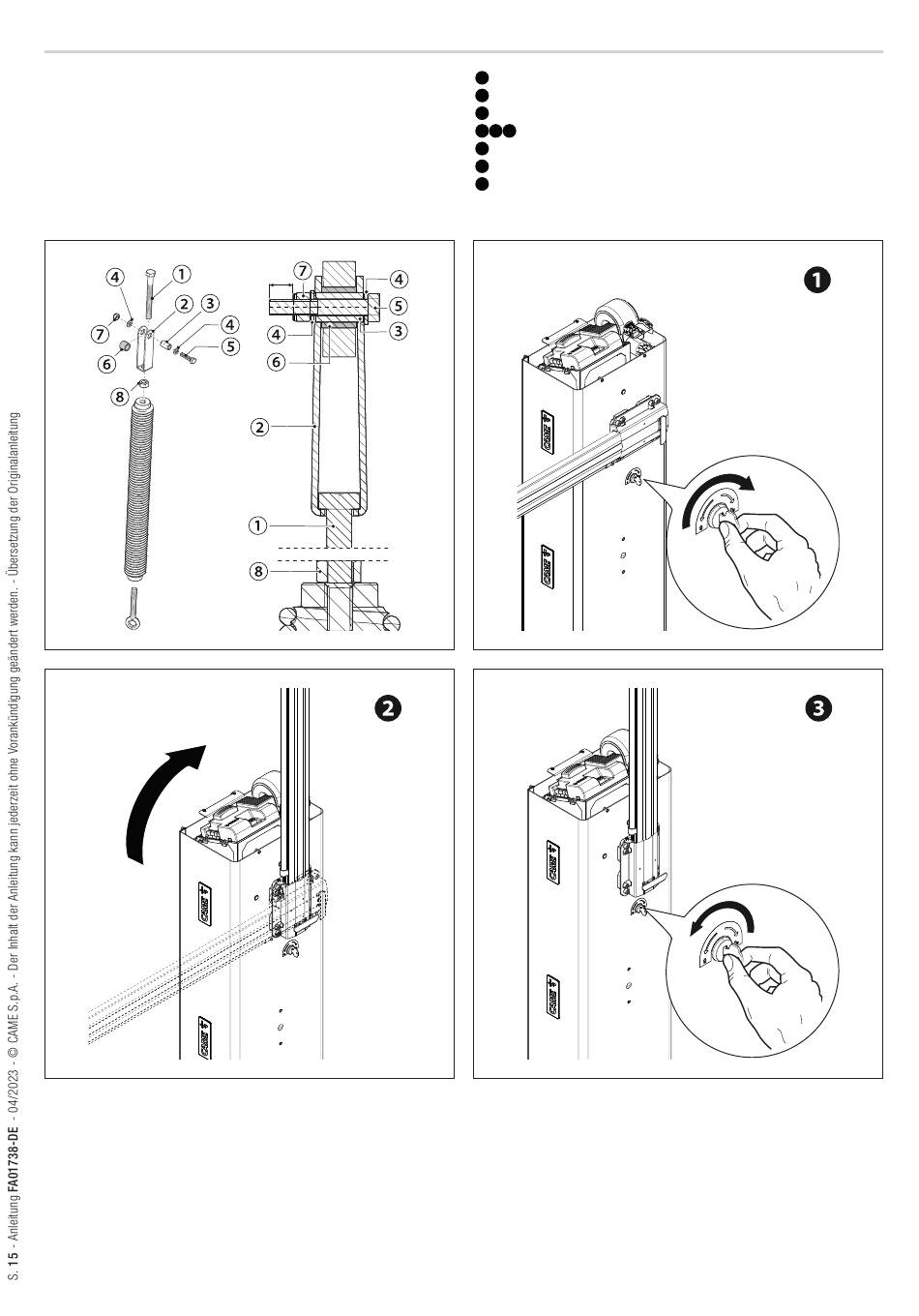

Montage der Ausgleichsfeder
①
Sechskantschraube M12 x 120
②
Obere Federaufhängung
③
Buchse Ø13.8
④
Unterlegscheibe M8
⑤
Sechskantschraube M8 x 35
⑥
Buchse Ø19
⑦
Selbstsperrende Mutter M8
⑧
Mutter M12
10
1
Den Getriebemotor entriegeln.
2
Schrankenbaum senkrecht stellen
3
Antrieb verriegeln
4 5 6
Die Federhalterung montieren und am Hebelarm anbringen.
7
Die Öse von unten in die Feder schrauben
8
Die Feder wird an der Federhalterung festgeschraubt.
9
Die Öse des Zugseils unter dem Verankerungsbügel einhaken
