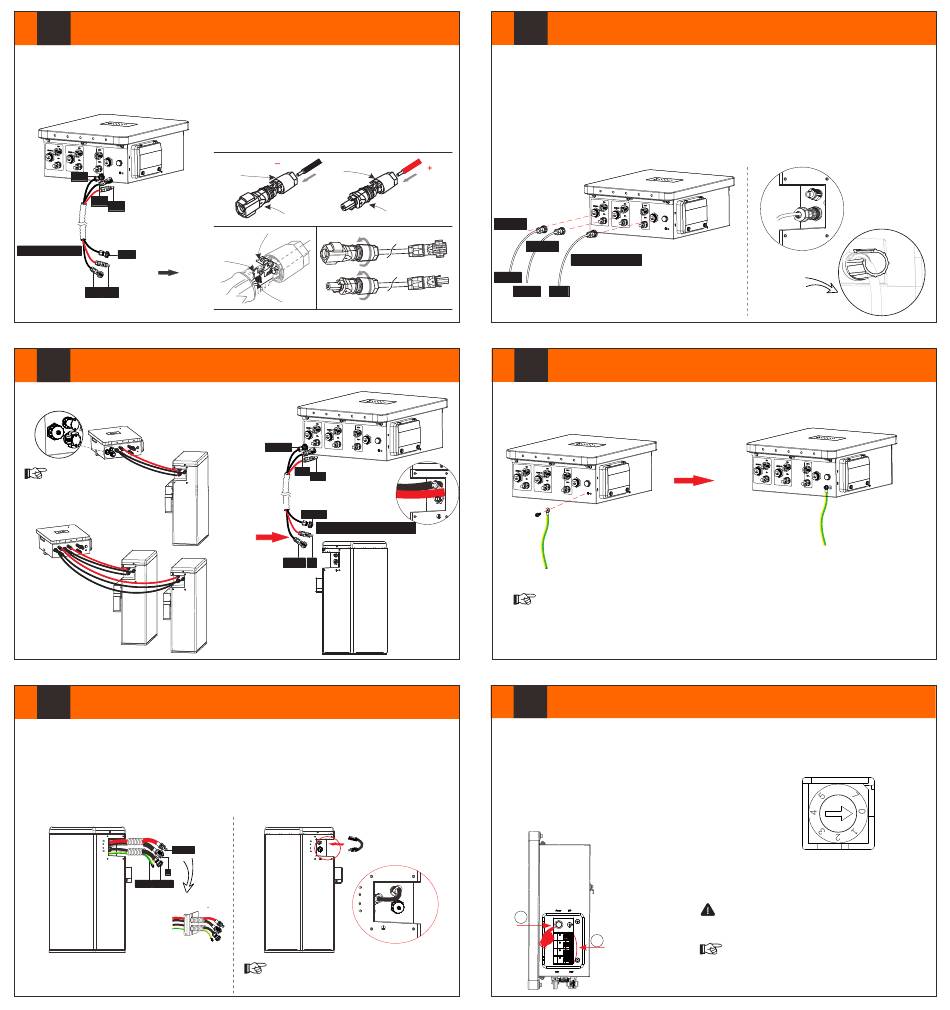

Verbindungskabel zum Wechselrichter
VI
Box zum Wechselrichter:
BAT+ zu BAT+;
BAT- zu BAT-;
BMS zu BMS
BMS
BMS
BAT-
BAT+
Zum Wechselrichter
BMS
BAT-
BAT+
VII
Anschließen an Batteriemodule
Box zum Batteriemodul:
B1+/B2+ auf „+";
B1- /B2- auf „XPLUG";
RS485-1/RS485-2 auf „RS485 I".
Hinweis!
Bei einer Gruppe setzen Sie bitte
wasserdichte Kappen auf die
Anschlüsse. Siehe Abbildung oben.
Eine Gruppe
Zwei Gruppen
Batteriemodul zu Batteriemodul
VIII
Batteriemodul zu Batteriemodul (Führen Sie die Kabel durch den Kabelkanal):
1. „YPLUG" auf der rechten Seite von HV11550 zu „XPLUG" auf der linken Seite des nächsten Batteriemoduls.
2. „-" auf der rechten Seite von HV11550 zu „+" auf der linken Seite des nächsten Batteriemoduls.
3. „RS485 I" auf der rechten Seite von HV11550 zu „RS485 II" auf der linken Seite des nächsten Batteriemoduls.
4. Die restlichen Batteriemodule werden auf die gleiche Weise angeschlossen.
5. Führen Sie das in Reihe geschaltete Kabel an „-" und „YPLUG" auf der rechten Seite des letzten Batteriemoduls ein, um
einen vollständigen Stromkreis herzustellen.
XPLUG
+
GND
RS485 I
Schritt 1. Isolieren Sie das Kabel (A/B:6,56 Fuß/2 m) auf 0,59 Zoll/15 mm ab.
Schritt 2.
Das abisolierte Kabel bis zum Anschlag einführen (Minuskabel für DC-
Stecker (-) und Pluskabel für DC-Buchse (+) führen Strom). Halten Sie
das Gehäuse an der Verschraubung fest.
Schritt 3.
Drücken Sie die Federklemme nach unten, bis sie hörbar einrastet (Sie
sollten die feinen Drahtlitzen in der Kammer sehen können)
Schritt 4.
Schraubverbindung festziehen (Anzugsdrehmoment: 2,0 ± 0,2 Nm)
Schritt 2.
Schraubverbindung
Schraubverbindung
DC-Buchsengehäuse (+)
DC-Steckergehäuse (-)
Schritt 4.
Schritt 3.
Feder
Kammer
Drahtlitze
BMS
RS485-1
B1-
B1+
RS485 I
Batteriemodul der Gruppe 1
XPLUG
+
+
XPLUG
RS485 I
-
YPLUG
RS485II
Letztes Batteriemodul
Hinweis!
Bitte vergessen Sie nicht, nach Abschluss der Verkabelung eine
wasserdichte Kappe auf den Anschluss zu setzen. Siehe Abbildung oben.
IX
Für Box:
Stecken Sie ein Ende des BMS-Kommunikationskabels ohne Kabelmutter direkt in den BMS-Anschluss des Wechselrichters.
Montieren Sie die Kabelverschraubung und ziehen Sie die Kabelkappe fest.
Für Batteriemodelle:
Verbinden Sie das Kommunikationssystem RS485 II auf der rechten Seite mit RS485 I des nachfolgenden Batteriemoduls auf der
linken Seite.
Hinweis: Für den RS485-Anschluss gibt es eine Schutzabdeckung. Schrauben Sie die Abdeckung ab und stecken Sie ein Ende
des RS485-Kommunikationskabels in den RS485-Anschluss. Ziehen Sie die auf das Kabel aufgesetzte Kunststoffmutter mit
einem Drehschlüssel fest.
Gruppe 1
Gruppe 2
RS485 I
RS485 I
BMS
X
Der Klemmpunkt für den GND-Anschluss ist wie folgt dargestellt (Drehmoment: 1,5 Nm):
XPLUG
+
RS485 I
Hinweis!
GND-Anschluss ist zwingend erforderlich!
XI
Nachdem alle Batteriemodule installiert sind, befolgen Sie bitte die folgenden
Schritte, um die Box zu starten:
1) Konfigurieren Sie den DIP-Schalter entsprechend der Anzahl der
installierten Batteriemodule auf die entsprechende Nummer;
2) Entfernen Sie die Abdeckplatte der Box;
3) Stellen Sie den Schutzschalter auf „ON";
4) Drücken Sie die POWER-Taste, um die Box zu starten;
5) Bringen Sie die Abdeckplatte wieder an der Box an;
6) Schalten Sie den AC-Schalter des Wechselrichters ein;
7) Nachdem Sie die Box gestartet haben, bestätigen Sie bitte, dass die
wasserdichte Kappe wieder geschlossen ist.
-
YPLUG
4
RS485 II
Kommunikationskabelverbindung
BMS
Zum Wechselrichter
Erdungsanschluss
BMS
Inbetriebnahme
Vom Wechselrichter aktivierte Konfiguration:
0- Übereinstimmung mit einer einzelnen Batteriegruppe
(Gruppe 1 oder Gruppe 2)
1- Abgleich beider Batteriegruppen (Gruppe 1 und Gruppe 2)
Vorsicht!
Wenn der DIP-Schalter auf 1 steht, muss die Anzahl der
Batterien in diesen beiden Gruppen gleich sein.
3
Hinweis!
Zum Einstellen des DIP-Schalters muss ein kleiner
Schlitzschraubendreher vom Benutzer selbst
bereitgestellt werden.
BMS
6
614.00506.04
