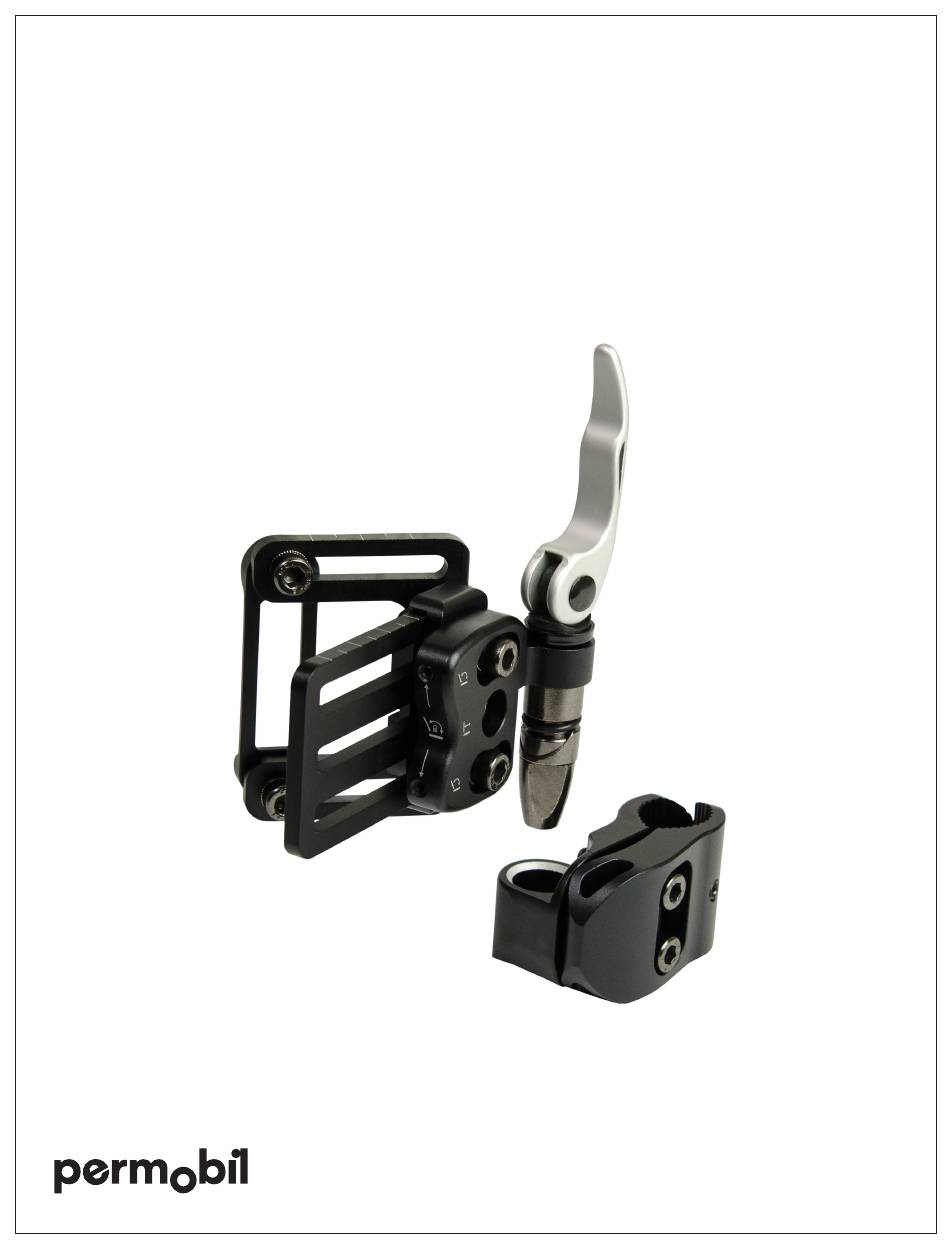

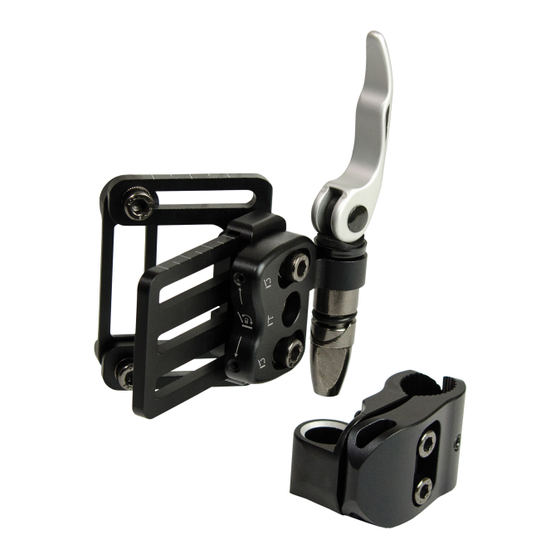

  • Seite 1 User Manual Compass 4 Hardware ® 4-Point Hardware...

  • Seite 42: Kontaktinformationen

    Patente und Marken geschützt, darunter ACTA-BACK ® ACTA-EMBRACE , ACTA-Relief, und Compass ® ® Produktinformationen werden bei Bedarf geändert. Aktuelle Produktinformationen stehen unter permobil.com zur Verfügung. The Comfort Companies, LLC ist Teil von Permobil. © 2022, 2023 Permobil REV. 23.10.2023...

  • Seite 43: Verwendungszweck

    DE – Benutzerhandbuch – Compass 4-Befestigungseinheit/4-Punkt-Befestigungseinheit Verwendungszweck Die Compass 4-Befestigungseinheit ist eine Vorrichtung für die Comfort Company-Rückenlehnen und dient der Höhen-, Tiefen- und Neigungseinstellung für Benutzer in manuellen Rollstühlen. Zu den verfügbaren Optionen gehören ein Schnellspanner und eine 4-Punkt-Befestigungseinheit. Die Compass 4-Befestigungseinheit hat eine Gewichtsbelastung von bis zu 204 kg (400 lb).

  • Seite 44: Wichtige Sicherheitshinweise

    DE – Benutzerhandbuch – Compass 4-Befestigungseinheit/4-Punkt-Befestigungseinheit Wichtige Sicherheitshinweise WARNHINWEISE: WARNHINWEISE: - Verwenden Sie das Produkt NICHT, ohne vorher alle - Metallteile können bei Exposition gegenüber mitgelieferten Anweisungen gelesen und verstanden zu hohen Temperaturen heiß bzw. bei Exposition haben. Wenn Sie nicht in der Lage sind, die in diesem gegenüber niedrigen Temperaturen kalt werden.
  • Seite 45 DE – Benutzerhandbuch – Compass 4-Befestigungseinheit/4-Punkt-Befestigungseinheit Wichtige Sicherheitshinweise (Fortsetzung) WARNHINWEISE – Transport in Kraftfahrzeugen: - Die Nichtbeachtung dieser Warnhinweise könnte zu - Die Rückenlehnen-Befestigungskombinationen wurden schweren Verletzungen der Person im Rollstuhl oder von einer unabhängigen Prüfstelle für die Verwendung anderer Personen führen. in einem Kraftfahrzeug dynamisch getestet und erfüllen alle anwendbaren Kriterien für Rollstuhlsitzsysteme, - Wann immer möglich, wechseln Sie vom Rollstuhl...

  • Seite 46: Teilebeschreibung Und Technische Daten

    DE – Benutzerhandbuch – Compass 4-Befestigungseinheit/4-Punkt-Befestigungseinheit Teilebeschreibung und technische Daten Lieferumfang der Compass 4-Befestigungseinheit: Befestigungsbaugruppe (x2), 5-mm-Sechskantschlüssel, 3-mm-Sechskantschlüssel, 2-mm-Sechskantschlüssel, Benutzerhandbuch Lieferumfang der 4-Punkt-Befestigungseinheit: Befestigungsbaugruppe (x2) (45 Grad oder 90 Grad), zusätzliche Metallbänder zur Befestigung größerer Rohre, 1/8-Zoll-Sechskantschlüssel, 4-mm-Sechskantschlüssel WICHTIG! Dieses Handbuch enthält nur Anweisungen für die Befestigungseinheit für Rückenlehnen. Lesen und befolgen Sie unbedingt auch die mit der kompatiblen Rückenlehne gelieferten Anweisungen, um eine korrekte und sichere Installation und Verwendung sicherzustellen.

  • Seite 47: Compass 4-Befestigungseinheit

    DE – Benutzerhandbuch – Compass 4-Befestigungseinheit/4-Punkt-Befestigungseinheit Compass 4-Befestigungseinheit Befolgen Sie diese Anweisungen für die Compass 4-Befestigungseinheit und für alle in diesem Handbuch beschriebenen Rückenlehnen. Für die Installation der 4-Punkt-Befestigungseinheit befolgen Sie die Anweisungen für die 4-Punkt- Befestigungseinheit in diesem Handbuch. (5-mm-Sechskantschlüssel für Schrauben und 2-mm-Sechskantschlüssel für Sicherungsschrauben, sofern nicht anders angegeben) WARNHINWEIS: Der Benutzer darf während der Installation oder Demontage der Befestigungseinheit NICHT im Rollstuhl sitzen.
  • Seite 48 DE – Benutzerhandbuch – Compass 4-Befestigungseinheit/4-Punkt-Befestigungseinheit Compass 4-Befestigungseinheit, Fortsetzung Befolgen Sie diese Anweisungen für die Compass 4-Befestigungseinheit und für alle in diesem Handbuch beschriebenen Rückenlehnen. Für die Installation der 4-Punkt-Befestigungseinheit befolgen Sie die Anweisungen für die 4-Punkt- Befestigungseinheit in diesem Handbuch. (5-mm-Sechskantschlüssel für Schrauben und 2-mm-Sechskantschlüssel für Sicherungsschrauben, sofern nicht anders angegeben) WARNHINWEIS: Der Benutzer darf ERST DANN in den Rollstuhl umsteigen, wenn die Befestigungseinheit gemäß...
  • Seite 49 DE – Benutzerhandbuch – Compass 4-Befestigungseinheit/4-Punkt-Befestigungseinheit Compass 4-Befestigungseinheit, Fortsetzung Hinweis: Vor der Justierung muss die Installation der Compass 4-Befestigungseinheit am Rollstuhl abgeschlossen werden. (5-mm-Sechskantschlüssel für Schrauben und 2-mm-Sechskantschlüssel für Sicherungsschrauben, sofern nicht anders angegeben) Einstellen der Höhe, Tiefe und Neigung sowie Festziehen der Sicherungsschrauben: WARNHINWEIS: Der Benutzer kann während der Einstellung im Rollstuhl sitzen, wenn dies von einem Arzt für sicher gehalten wird.

  • Seite 50: Alternative Konfigurationen

    DE – Benutzerhandbuch – Compass 4-Befestigungseinheit/4-Punkt-Befestigungseinheit Alternative Konfigurationen Zusätzlich zur Standardkonfiguration (wie im Lieferumfang enthalten) kann die Compass 4-Befestigungseinheit wie in diesem Abschnitt beschrieben angeordnet werden. Jede Konfiguration ermöglicht eine Tiefeneinstellung von 5 cm (2 Zoll). WARNHINWEIS: Der Benutzer darf während der Konfiguration der Befestigungseinheit NICHT im Rollstuhl sitzen. Befolgen Sie alle Anweisungen und Sicherheitshinweise zur Befestigungseinheit in diesem Handbuch.
  • Seite 51 DE – Benutzerhandbuch – Compass 4-Befestigungseinheit/4-Punkt-Befestigungseinheit Alternative Konfigurationen, Fortsetzung 90-Grad-Halterung (kompatibel mit ACTA-EMBRACE Back) Umgedrehte Rohrschelle Abbildung zeigt RECHTE Seite. Verwenden Sie die RECHTE Schalenhalterung [M]. Verwenden Sie den RECHTEN Gelenkhebel [P]. Drehen Sie die MITTLERE Schraube/ Unterlegscheibe und Schraube um. Verwenden Sie die LINKE Rohrschelle [Q]. Umgedrehte Rohrschelle und Halterung für Tiefeneinstellung Abbildung zeigt RECHTE Seite.

  • Seite 52: 4-Punkt-Befestigungseinheit

    DE – Benutzerhandbuch – Compass 4-Befestigungseinheit/4-Punkt-Befestigungseinheit 4-Punkt-Befestigungseinheit Diese Anweisungen können für die 45-Grad- oder 90-Grad-4-Punkt-Befestigungseinheit und für alle in diesem Handbuch beschriebenen Rückenlehnen verwendet werden. Die Abbildung zeigt die 45-Grad-Befestigungseinheit. Bevor Sie diese Anweisungen befolgen, lesen und befolgen Sie alle Anweisungen zum Anbringen und Einstellen der Compass 4-Befestigungseinheit.

  • Seite 53: Fehlersuche Und -Behebung

    DE – Benutzerhandbuch – Compass 4-Befestigungseinheit/4-Punkt-Befestigungseinheit Fehlersuche und -behebung Wenden Sie sich an den Ausrüstungslieferanten, das Vertriebsunternehmen oder den Kunden-Support, um weitere Unterstützung anzufordern. Rohrschellen verrutschen auf den - Prüfen Sie, ob die Rollstuhlrohre folgende Durchmesser haben: Rollstuhlrohren. 19 mm (3/4 Zoll), 22 mm (7/8 Zoll), 25 mm (1 Zoll) oder 29 mm (11/8 Zoll).

  • Seite 54: Pflege

    Vertriebshändler oder Einzelhändler für dauerhafte medizinische Ausstattung (Durable Medical Equipment, DME) wenden, bei dem das Produkt gekauft wurde, sofern diese verfügbar sind, oder an einen autorisierten DME-Lieferanten, -Vertriebshändler oder -Einzelhändler für Permobil. DME-Lieferanten, -Vertriebshändler oder -Einzelhändler müssen sich in Garantiefragen nach Möglichkeit mit dem Kunden- Support in Verbindung setzen und die Original-Bestellnummer, Kundenauftragsnummer oder Rechnungsnummer angeben.
