Truma S 3004 Einbauanweisung Seite 58

Installazione
Far scorrere l'anello di tenuta verso il bocchetto-
ne di scarico/collettore di scarico e spingerlo nella
scanalatura�
Far scorrere l'anello di spinta e la piastra di tenuta
verso l'anello di tenuta�
Agganciare la piastra di tenuta da entrambi i lati alle
linguette del bocchettone di scarico e ruotarla fino
all'arresto�

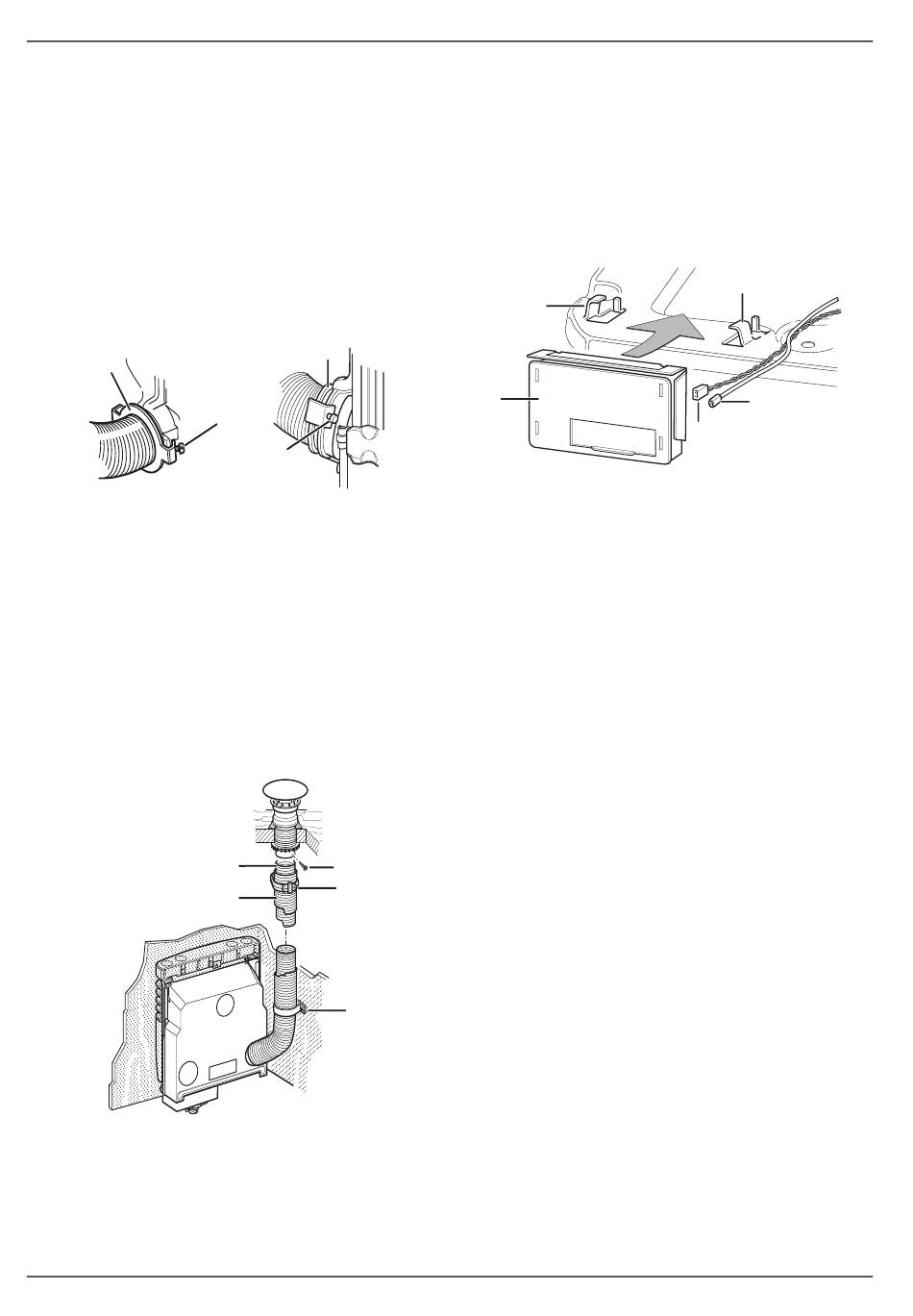

Tenendo ferma la piastra di tenuta (Figura 29-1),
stringere la vite (Figura 29-2)�
Controllare che il tubo di scarico fumi sia fissato sal-
damente tirando leggermente il tubo�
1
Figura 29
Posare i tubi in alto lungo la parete con meno pieghe
possibili� I tubi devono essere posati in pendenza per
tutta la lunghezza�
Infilare il tubo di scarico fumi (Figura 30-2) nel ca-
mino fino all'arresto e fissare con la vite per lamiera
3,5 mm x 16 mm (Figura 30-3)�
Montare i tubi fissandoli in modo duraturo sul-
la parete con diverse fascette (Figura 30-4) e
(Figura 30-5)�
Figura 30
58 IT
1
2
2
2
3
4
1
5
2.11 Montaggio dell'accenditore
automatico
Collegare l'accenditore automatico� Infilare i con-
nettori (Figura 31-3) e (Figura 31-4) nelle rispettive
bussole dell'accenditore automatico e controllare il
corretto fissaggio�
Inserire nuovamente l'accenditore automatico
(Figura 31-1) con la lamiera di protezione fino all'ar-
resto nelle linguette (Figura 31-2)�
2
1
Figura 31
2.12 Allacciamento del gas
La pressione d'esercizio dell'alimentazione del gas
(30 mbar) deve coincidere con la pressione d'esercizio
dell'apparecchio (v� targa dati)�
Collegare il tubo di alimentazione del gas al bocchet-
tone di raccordo del gas del riscaldamento (diametro
esterno 8 mm) con un raccordo a ogiva�
Non piegare il bocchettone di raccordo del gas del ri-
scaldamento� Nel serrare il nipplo di raccordo esercitare
una forza antagonista con una chiave con la massima
cautela�
Posare i tubi in modo da poter rismontare il riscalda-
mento per eventuali lavori di manutenzione�
Prima di collegare i tubi del gas al riscaldamento, accer-
tarsi che siano privi di sporcizia, bavature e simili�
Gli impianti a gas liquido devono essere conformi alle
norme tecniche e amministrative del rispettivo paese di
utilizzo (ad es� la norma EN 1949 per veicoli)� Rispettare
le norme e i regolamenti nazionali�
Eseguire l'allacciamento del gas per il riscaldamento
attenendosi alle normative summenzionate�
Truma S 3004 / S 5004
2
3
4
30090-00314 · 01 · 07/2022
