SolaX Power X3 Kurzanleitung Zur Installation Seite 2

5. Die Antennenanschlüsse des Zubehörs überwachen
In der Box mit dem Überwachungszubehör befindet sich eine Antenne.
a) Installieren Sie die Antenne auf der Box und ziehen Sie sie mit der Hand an;
b) Schließen Sie dann das Antennenkabel an das Ende des WiFi-Dongles an.

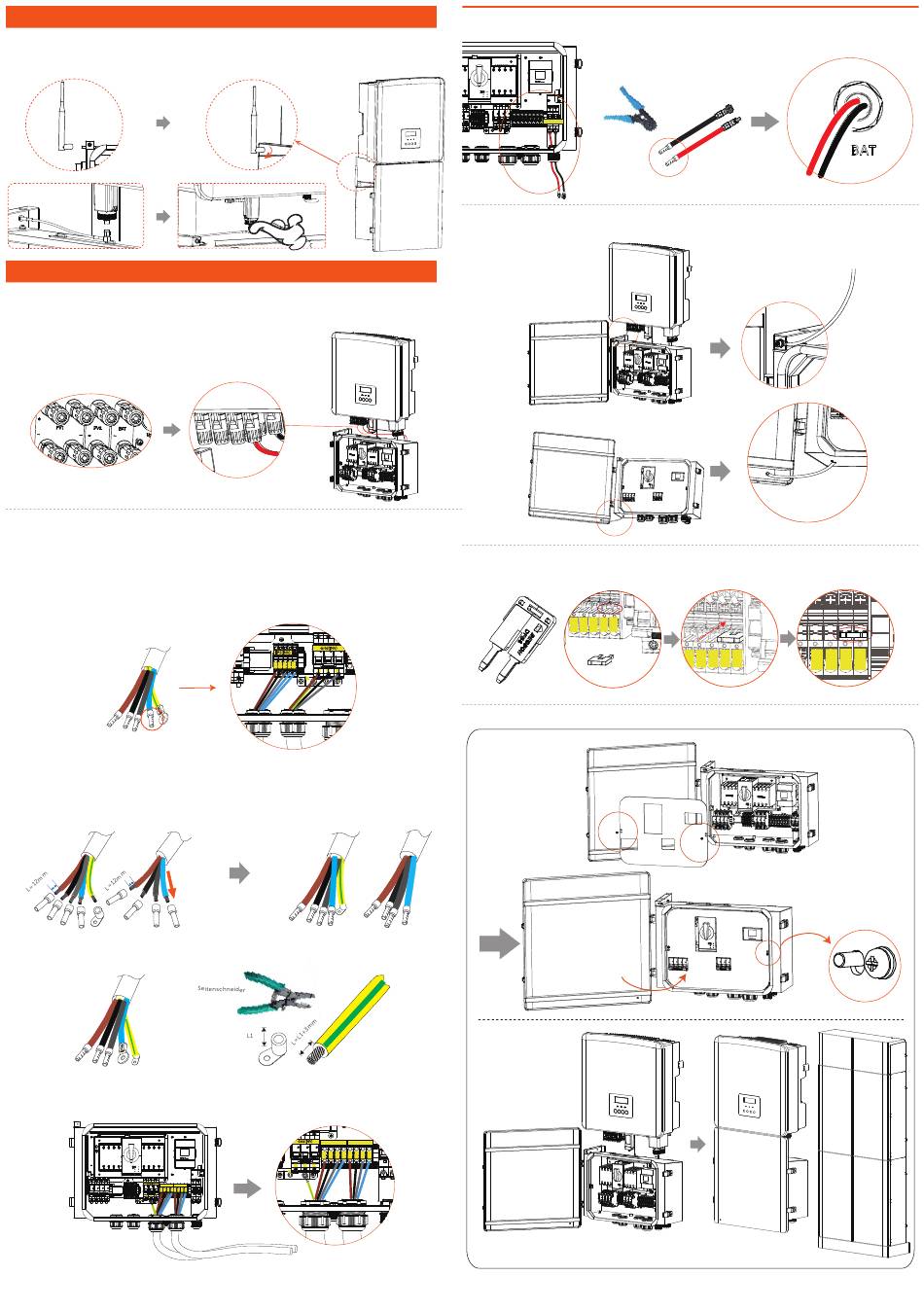

6.Verdrahtungsanschluss
6.1 Anschluss auf der Seite des Wechselrichters
Entsprechend dem BAT(INV )+/BAT(INV )-Leitungssymbol auf dem erweiterten Kabelbaum der X3-Matebox
werden die entsprechenden Ports von BAT+/BAT- des Wechselrichters nacheinander eingefügt.
6.2 Anschluss auf der Seite von X3-Matebox advanced
- Grid(INV) und EPS(INV)
1) Verbinden Sie die Netz (INV) R/S/T/PE und EPS (INV) R/S/T/N Ports des Wechselrichters mit dem X3-Matebox
advanced Port. Die Anschlussmethode ist wie folgt:
a) Stecken Sie zunächst das R/S/T/N EPS (INV) in den R/S/T/N-Port des EPS (INV) in der X3-Matebox advanced
direkt in die Bohrung und stellen Sie sicher, dass die Installation dicht ist;
b) Suchen Sie dann den Netz (INV) (R/S/T/PE) Port in der X3-Matebox advanced, schließen Sie den entsprech-
enden Kabelbaum an und verriegeln Sie die Schraube mit einem Kreuzschraubendreher.
C) Zum Schluss wird der PE-Draht mit einem Innensechskantschlüssel mit T-Griff gesichert.
Grid(INV)
- Netz und Verbraucher und Batterie
2) Anschluss auf der Seite von Netz(R/S/T/N/PE) /Verbraucher(R/S/T/N)
a) Bereiten Sie gewöhnliche 10mm² Netz(R/S/T/N/PE) /10mm² Verbraucher(R/S/T/N) vor und entfernen Sie die
12mm Isolierschicht am Ende des Drahtes. Setzen Sie jeweils die europäischen Klemmen ein.
Die abisolierten Klemmen müssen in die Europaklemmen eingeführt und anschließend mit der Crimpzange
niedergedrückt werden.
Netz(R/S/T/N)
b) Netz (PE) abisoliert die Isolierung des Erdungskabels (Länge „L"). Stecken Sie das abisolierte Kabel in die
R-Typ-Klemme und klemmen Sie es dann fest.
Netz(PE)
3) Führen Sie die Grid/Load-Leitung durch den Grid/Load-Port der X3-Matebox advanced, suchen Sie dann
den Grid(R/S/T/N) Port und den Load (R/S/T/N) Port in der X3-Matebox advanced, führen Sie jede Leitung ein
und verwenden Sie einen Flachkopfschraubendreher, um die Schrauben zu verriegeln. Verriegeln Sie den PE-
Draht mit einem Innensechskantschlüssel mit T-Griff.
Grid(INV)
Grid Load
R S T N R S
13 14 15 16 10 11
17 18 19
PE
Grid(INV)
EPS(INV)
21 22 23 24 20
R N N
S T
19
17 18
PE
Verbraucher
(R/S/T/N)
Netz(R/S/T/N)
•
Grid(INV)
Grid Load
EPS(INV)
S T N R S
R
13 14 15 16 10 11 12
21 22 23 24 20
R S T N N
17 18 19
PE
T N
12 9
4) Führen Sie den Batterieleistungsdraht durch den BAT-Port der X3-Matebox advanced, suchen Sie dann die BAT+
und BAT- Ports in der X3-Matebox advanced, führen Sie jeden Draht entsprechend ein und verwenden Sie die
Crimpzange, um die Schrauben zu verriegeln.
Zur Batterie
6.3 Erdungsdrahtanschlüsse
Die Box muss wie folgt geerdet werden.
6.4 N-Klemme angrenzende Brückenanschlüsse
-Verbinden Sie den freien Raum über den EPS(R/S/T/N) Ports 24 und 20 mit der N-Klemme der angrenzenden Brücke.
(für Verdrahtung Australien und Neuseeland Vorschriften AS/NZS_3000:2012)
6.5 Schließlich verwenden Sie den Kreuzschlitzschraubendreher, um die Blende wieder anzubringen,
schließen Sie die obere Abdeckung und verschließen Sie die Schnalle mit einem Schlüssel.
Verbraucher
(R/S/T/N)
T N
9
Die CE-Konformitätserklärung finden Sie auf der folgenden Website:
https://de.solaxpower.com/uploads/file/x3-matebox-advanced-declaration-of-conformity.pdf
