SolaX Power X3-MEGA G2 Installationshandbuch
20 kw-lv / 25 kw-lv / 30 kw-lv / 35 kw-lv / 40 kw / 50kw / 60 kw
Vorschau ausblenden
Andere Handbücher für X3-MEGA G2:
- Benutzerhandbuch (33 Seiten) ,
- Bedienungsanleitung (67 Seiten)
Verwandte Anleitungen für SolaX Power X3-MEGA G2
Inhaltszusammenfassung für SolaX Power X3-MEGA G2

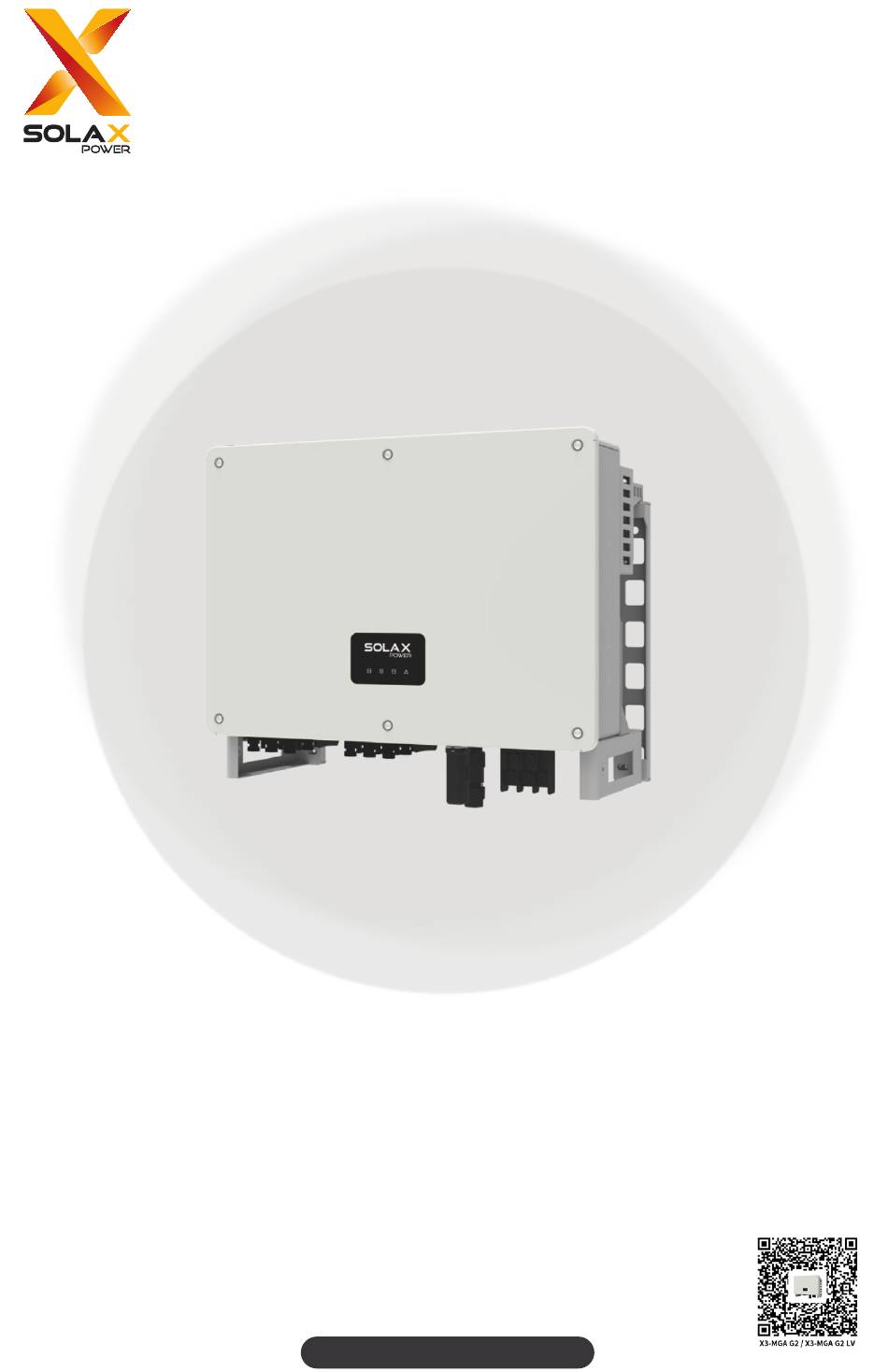

- Seite 1 X3-MEGA G2 20 kW-LV / 25 kW-LV / 30 kW-LV / 35 kW-LV / 40 kW / 50kW / 60 kW Installationshandbuch Version 0.0 de.solaxpower.com eManual im QR-Code oder unter http://kb.solaxpower.com/...
- Seite 3 Sicherheit Allgemeiner Hinweis 1. Inhalt kann regelmäßig aktualisiert oder überarbeitet werden. SolaX behält sich das Recht vor, Verbesserungen oder Änderungen an dem/den in diesem Handbuch beschriebenen Produkt(en) und Programm(en) ohne vorherige Ankündigung vorzunehmen. 2. Die Installation, Wartung und Netz-bezogene Einstellung darf nur von qualifiziertem Personal durchgeführt werden, das: •...
- Seite 4 GEFAHR! Tödliche Gefahr durch Stromschlag durch den Wechselrichter • Betreiben Sie den Wechselrichter nur, wenn er technisch einwandfrei ist. Andernfalls besteht Stromschlag- oder Brandgefahr; • Öffnen Sie das Gehäuse auf keinen Fall ohne Genehmigung von SolaX. Eigenmächtiges Öffnen führt zum Verlust der Garantie und kann zu tödlichen Gefahren oder schweren Verletzungen durch Stromschlag führen.
- Seite 5 Packliste Positive PV-Steckverbinder Steckverbinder für & PV-Pin-Kontakte Wechselrichter die Kommunikation Halterung M8 × L80 Erweiterungssatz Negative PV-Steckverbinder T30 Innensechskantschlüssel AC-Schutzschild & PV-Pin-Kontakte M8-Schraube Dokumente Dongle (optional) Artikel Beschreibung Menge Wechselrichter 1 Stück Halterung 1 Stück Steckverbinder für die Kommunikation 1 Stück Positive PV-Steckverbinder 6 Paare für 20 kW 8 Paare für 25 kW und 40 kW...
- Seite 6 Installationsort -25℃ -+60℃ IP66 0-100%RH Keine Keine direkte Keine Schneeverwehungen Sonneneinstrahlung Regenaussetzung Direkte In der Nähe der In der Nähe von Sonneneinstrahlung Antenne brennbaren Stoffen Regenaussetzung Schneelagerung...
- Seite 7 Installationsträger Sie müssen für die Abmessungen (B:630 × T:286 × H:521 mm) und das Gewicht des Wechselrichters Feuerbeständig geeignet sein. Wechselrichter 20 kW 25 kW 30 kW 35 kW 40 kW 50 kW 60 kW Gewicht 43.5 kg 44 kg 44.5 kg 44 kg 44.5 kg...
- Seite 8 Installationsraum >60 cm >80 cm >80 cm >60 cm >100 cm >30 cm >30 cm >60 cm Einzelner Wechselrichter Mehrere Wechselrichter...
- Seite 9 Installationswerkzeuge Bohrhammer Multimeter Maßband Universalmesser Schrumpfschläuche Markierstift Kreuzschraubendreher Heißluftpistole Crimpzange für Crimpzange für Drahtschneider Abisolierzange RJ45 PV-Klemme Crimpzange Gummihammer Drehmomentschlüssel Wasserwaage Anti-Staub-Maske Schutzhandschuhe Sicherheitsstiefel Schutzbrille...
- Seite 10 Zusätzlich erforderliche Materialien Erforderliches Material Leiterquerschnitt Kabellänge Spezielles PV- Kabel, das der PV-Kabel 4-6 mm² ≤200 m 1500-V-Norm entspricht Fünfadriger AC-Kabel 35 mm² 50 mm² ≤200 m Kupferdraht Fünfadriger AC-Kabel 35 mm² 50 mm² ≤200 m Aluminiumdraht Netzwerkkabel 0.5 mm²-0.75 Kommunikationskabel ≤150 m CAT5 oder besser...
- Seite 11 Mechanische Installation • Wandmontage 568 mm Ø12 Bohrer Tiefe: >65 mm Reihenfolge: A: Schraube M8 × L80 B: Halterung C: Unterlegscheibe Querschnitt D: Federscheibe E: Mutter M8 ODER Zwei Installateure oder Hebevorrichtungen 8.0-10.0 N·m zum Anheben des Wechselrichters 7.0-8.5 N·m...
- Seite 12 • Stativmontage 568 mm Ø10 Bohrer >1000 mm über dem Boden Reihenfolge: A: Halterung B:Schraube M8 × L40 C: Unterlegscheibe 8.0-10.0 N·m Querschnitt D: Federscheibe E: Mutter M8 ODER Zwei Installateure oder Hebevorrichtungen zum Anheben des Wechselrichters 7.0-8.5 N·m...
- Seite 13 Schutzerdungsanschluss 10 mm-20 mm 25 mm-40 mm 35-70 mm² Ø14 mm-20 mm Schrumpfschläuche 12 mm-22 mm 7.0-8.5 N·m...
- Seite 14 AC-Seite Anschluss M50X1.5 M50X1.5 M50X1.5 (16-20) (20-26) (26-32) Überwurfmutter Roter Ring Blauer Ring AC-Schutzschild Schutzhülle Schwarzer Stecker Oranger Ring Demontieren Sie die AC-Schutzabdeckung. Wählen Sie den passenden Gummidichtungsring entsprechend der tatsächlichen Kabelgröße. Der schwarze Stecker wird nicht mehr verwendet. 100±5 mm 75±5 mm 35-50 mm²...
- Seite 15 L1 L2 L3 6.0 N·m 6.0 N·m Ziehen Sie die AC- Lösen Sie die Überwurfmutter und montieren Schutzabdeckung und dann 1.0 N·m Sie die AC-Schutzabdeckung. die Überwurfmutter an.
- Seite 16 DC-Seite Anschluss 4-6 mm2 Klick! Klick! Stellen Sie sicher, dass die Leerlaufspannung den Eingangsgrenzwert von 800 V (für 20 kW- * Verschließen Sie die nicht verwendeten PV-Klemmen mit den 35 kW Wechselrichter) und 1100 V (für 40 kW- Klemmenkappen. 60 kW Wechselrichter) nicht überschreitet. 60 kW Wechselrichter zum Beispiel Klick!
- Seite 17 Kommunikationsanschluss 20-25 mm 12-14 mm 0.5-0.75 mm² ENY0512 Nylonklemme für 0,5 mm²/22 AWG-Leiter; ENY7512 Nylonklemme für 0,75 mm²/20 AWG-Leiter Komponente: Entfernen Sie den wasserdichten Stecker je 1: Gehäuse; 2: Körper; 3: Dichtungsteil; 4: Mutter nach Bedarf. Drücken Schließen Sie das Kabel gemäß der Führen Sie das COM-Kabel durch die Komponente folgenden Tabelle an Komponente 1 an.
- Seite 18 • Pin-Definition Funktion Definition Anmerkung RS485A IN+ RS485B IN- Inverter RS485 Vernetzung RS485 IN-GND RS485-1 oder Anschluss des RS485 OUT+ Datenloggers. RS485 OUT- RS485 OUT-GND RS485A METER RS485B METER Anschluss des RS485-Meter RS485-2 oder anderer Geräte V+5V COM_GND DRM1/5 DRM2/6 DRM3/7 Reserviert für DRM DRM4/8...
- Seite 19 Überwachungsanschluss Halten Sie „QR Code“ nach oben Das System einschalten • Überprüfung vor dem Einschalten 1) Das Gerät ist korrekt und sicher installiert; 2) Alle DC-Schutzschalter und AC-Schutzschalter sind ausgeschaltet; 3) Alle AC-Kabel sind korrekt und sicher angeschlossen; 4) Alle DC-Kabel sind korrekt und sicher angeschlossen; 5) Alle Kommunikationskabel sind korrekt und sicher angeschlossen;...
- Seite 20 Abschließbarer DC-Schalter Diese Serie von Wechselrichtern ist mit zwei Arten von DC-Schaltern ausgestattet: nicht abschließbare DC-Schalter (optional; ohne Schloss) und abschließbare DC-Schalter (Standard; mit Schloss). - Für abschließbaren DC-Schalter (Modus1): Der abschließbare DC-Schalter verfügt über 3 Zustände: ON, OFF und OFF+Lock. Der DC-Schalter befindet sich standardmäßig im OFF-Zustand.
- Seite 21 DC SWITCH 1 DC SWITCH 2 AC OUTPUT • So entriegeln Sie den DC-Schalter i) Drücken Sie das Schloss nach unten (wie in der Abbildung unten dargestellt); ii) Warten Sie, bis es in den OFF-Zustand zurückkehrt. DC SWITCH 1 DC SWITCH 2 AC OUTPUT...
- Seite 22 LCD-Panel Leistung (kW) XXXXXX Down Enter • Im normalen Zustand werden die Informationen „Leistung“, „Heutige Energie“, „Gesamtenergie“ und „Status“ angezeigt. Sie können mit den Tasten zwischen den Informationen wechseln. • Im Fehlerzustand werden die Fehlermeldung und der Fehlercode angezeigt, bitte lesen Sie die entsprechenden Lösungen im Benutzerhandbuch.
- Seite 23 LED-Anzeiger Alarm- Kommunikationsanzeiger Anzeiger Netz- Anschlussanzeiger Anschlussanzeiger Status Definition Kommunikationsanzeiger Die Kommunikation des Wechselrichters ist normal. (Blau) Lange Zeit werden keine Kommunikationsdaten Blinken gesendet oder empfangen. Der Wechselrichter befindet sich im netzgekoppelten Zustand. Alarmanzeiger ein: Auf der DC-Seite des Wechselrichters treten Fehler auf. DC-Anschlussanzeiger Alarmanzeiger aus: Auf der DC-Seite des Blinken...
- Seite 24 Allgemeine Einstellung Einstellung Sprache Status Passwort > > Einstellung >Deutsch 0 0 0 0 EINST Datum & Uhrzeit > Y2023-M02-D22 H11:M35 EINST Einstellen der Uhrzeit, des Datums und der Sprache des Systems Status Sicherheit Einstellung Passwort > Land > Einstellung 2 0 1 4 EINST >...
- Seite 25 Wi-Fi-Konfiguration App Store Google play SolaXCloud Scannen Sie den QR-Code, um die SolaXCloud-App herunterzuladen. Legen Sie ein neues Konto an und folgen Sie der Anleitung auf der SolaXCloud APP oder der App-Anleitung auf https://www.solaxcloud.com/, um die WiFi-Konfiguration einzustellen. * Hinweis: Konfigurieren Sie die Parameter des Wechselrichters wie Datum, Uhrzeit, Sicherheit, Einspeiselimit usw.
- Seite 26 Technische Daten • DC-Eingang X3-MGA- X3-MGA- X3-MGA- X3-MGA- X3-MGA- X3-MGA- X3-MGA- Modell 20K-G2-LV 25K-G2-LV 30K-G2-LV 35K-G2-LV 40K-G2 50K-G2 60K-G2 Max. Eingangsleistung des 37.5 52.5 PV-Arrays [kWp] Max. PV- Eingangsspannung 1100 1100 1100 Nominale Eingangsspannung Startup-Spannung [V] Anzahl von MPPT 180-650 180-650 180-650 180-650...
- Seite 27 • Systemdaten X3-MGA- X3-MGA- X3-MGA- X3-MGA- X3-MGA- X3-MGA- X3-MGA- Modell 20K-G2-LV 25K-G2-LV 30K-G2-LV 35K-G2-LV 40K-G2 50K-G2 60K-G2 Gewicht [kg] 43.5 44.5 44.5 45.5 Max. Effizienz [%] 97.5 98.4 Schutzart IP66 Betrieblicher Umgebungstemperaturbereich -25 to +60 [°C] Max. Betriebshöhe [m] 4000 Relative Luftfeuchtigkeit [%] 0-100 Abmessungen (B ×...
- Seite 28 Kontaktinformationen AUSTRALIA UNITED KINGDOM Unit C-D Riversdale House, Riversdale 21 Nicholas Dr, Dandenong South VIC 3175 Road, Atherstone, CV9 1FA +61 1300 476 529 +44 (0) 2476 586 998 service@solaxpower.com service.uk@solaxpower.com TURKEY GERMANY KIZILSARAY MAH. 76 SK. LATİF AYKUT Am Tullnaupark 8, 90402 Nürnberg, İŞMERKEZİ...
- Seite 29 Registrierungsformular für die Garantie Für Kunden (obligatorisch) Name Land Rufnummer E-Mail Adresse Staat Postleitzahl Produkt-Seriennummer Datum der Inbetriebnahme Name des Installationsunternehmens Name des Installateurs Elektriker-Lizenz-Nr. Für Installateure Modul (falls vorhanden) Modul-Marke Modulgröße (B) Anzahl der Strings Anzahl der Panels pro String Batterie (falls vorhanden) Batterie-Typ Marke...
- Seite 31 SolaX Power Network Technology (Zhejiang) Co., Ltd. Add.: No. 288, Shizhu Road, Tonglu Economic Development Zone, Tonglu City, Zhejiang Province, 310000 P. R. CHINA Tel.: +86 (0) 571 5626 0011 E-mail: info@solaxpower.com Copyright © SolaX Power Technology (Zhejiang) Co., Ltd. All rights reserved. 320102116200...
