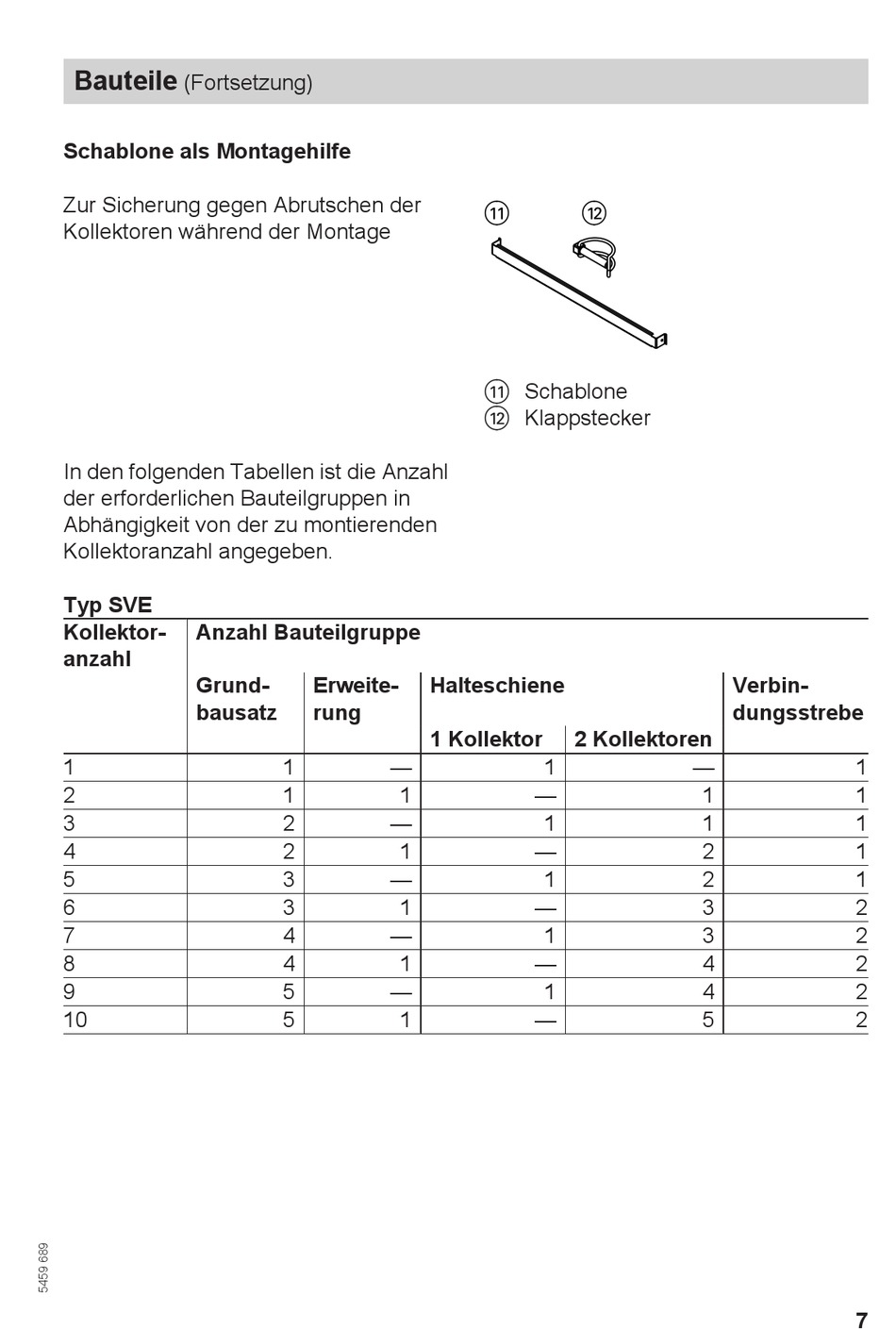

Bauteile
(Fortsetzung)
Schablone als Montagehilfe
Zur Sicherung gegen Abrutschen der
Kollektoren während der Montage
In den folgenden Tabellen ist die Anzahl
der erforderlichen Bauteilgruppen in
Abhängigkeit von der zu montierenden
Kollektoranzahl angegeben.
Typ SVE
Kollektor- Anzahl Bauteilgruppe
anzahl
Grund-
bausatz
1
2
3
4
5
6
7
8
9
10
Erweite- Halteschiene
rung
1 Kollektor
1 —
1 1
2 —
2 1
3 —
3 1
4 —
4 1
5 —
5 1
qQ qW
qQ Schablone
qW Klappstecker
2 Kollektoren
1
—
1
—
1
—
1
—
1
—
Verbin-
dungsstrebe
— 1
1 1
1 1
2 1
2 1
3 2
3 2
4 2
4 2
5 2
7
