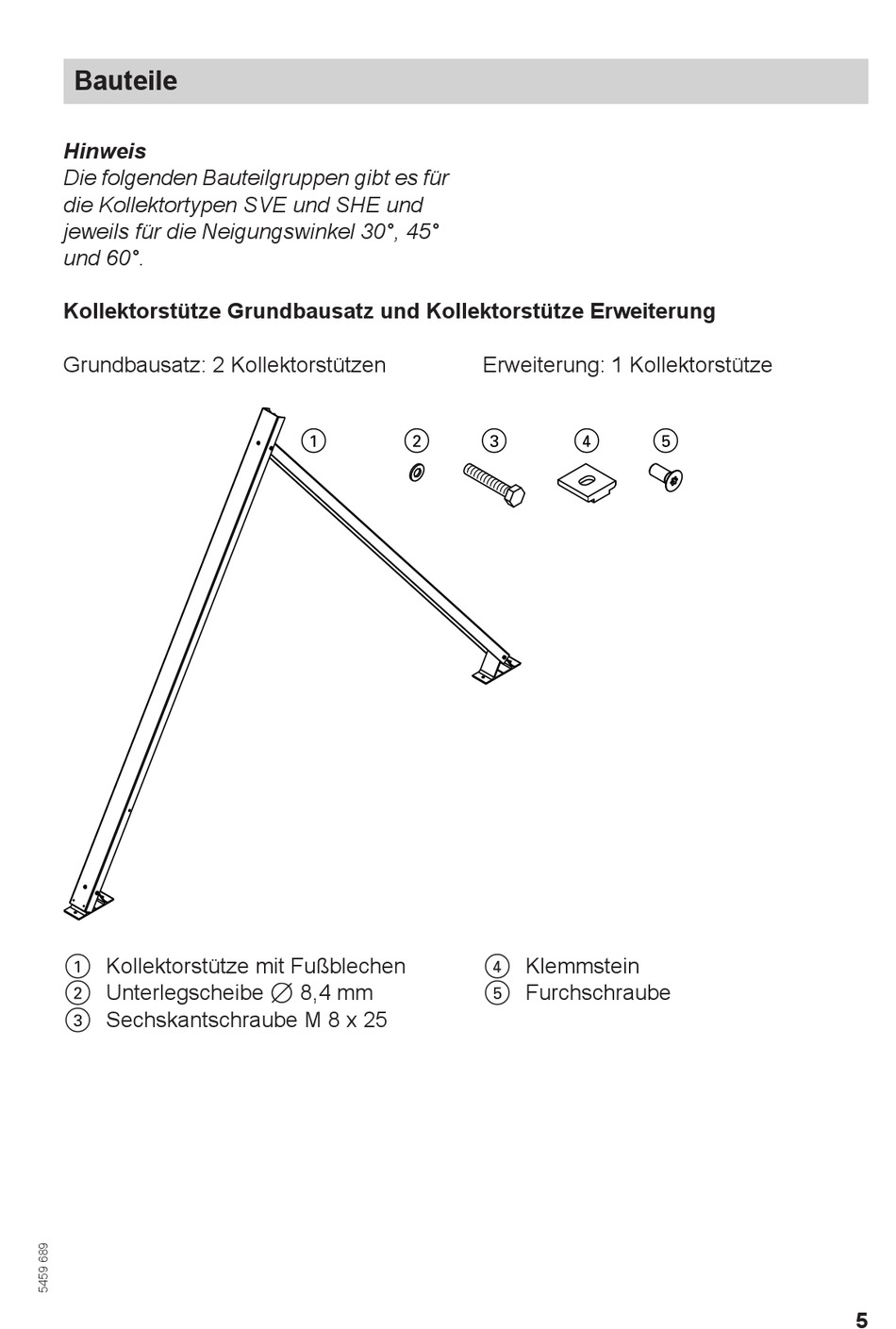

Bauteile
Hinweis
Die folgenden Bauteilgruppen gibt es für
die Kollektortypen SVE und SHE und
jeweils für die Neigungswinkel 30°, 45°
und 60°.
Kollektorstütze Grundbausatz und Kollektorstütze Erweiterung
Grundbausatz: 2 Kollektorstützen
1 Kollektorstütze mit Fußblechen
2 Unterlegscheibe 7 8,4 mm
3 Sechskantschraube M 8 x 25
1 2
Erweiterung: 1 Kollektorstütze
3 4
4 Klemmstein
5 Furchschraube
5
5
