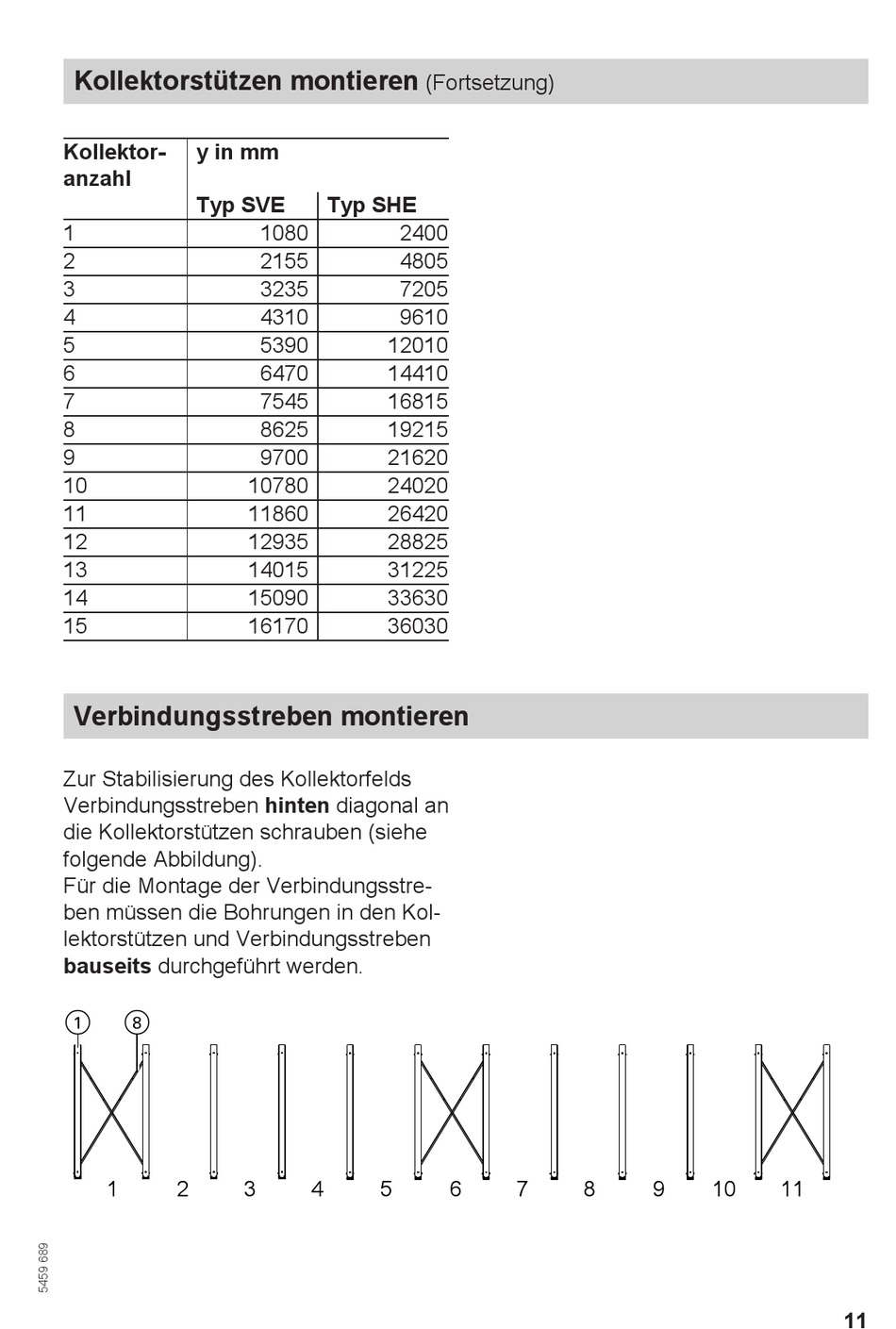

Viessmann VITOSOL 200-F SVE Montageanleitung Für Die Fachkraft Seite 11

Kollektorstützen montieren
Kollektor- y in mm
anzahl
Typ SVE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Verbindungsstreben montieren
Zur Stabilisierung des Kollektorfelds
Verbindungsstreben hinten diagonal an
die Kollektorstützen schrauben (siehe
folgende Abbildung).
Für die Montage der Verbindungsstre-
ben müssen die Bohrungen in den Kol-
lektorstützen und Verbindungsstreben
bauseits durchgeführt werden.
1 8
1 2
Typ SHE
1080 2400
2155 4805
3235 7205
4310 9610
5390 12010
6470 14410
7545 16815
8625 19215
9700 21620
10780 24020
11860 26420
12935 28825
14015 31225
15090 33630
16170 36030
3 4 5
(Fortsetzung)
6 7 8 9 10 11
11
