Benutzerschnittstelle und Steckverbindungen

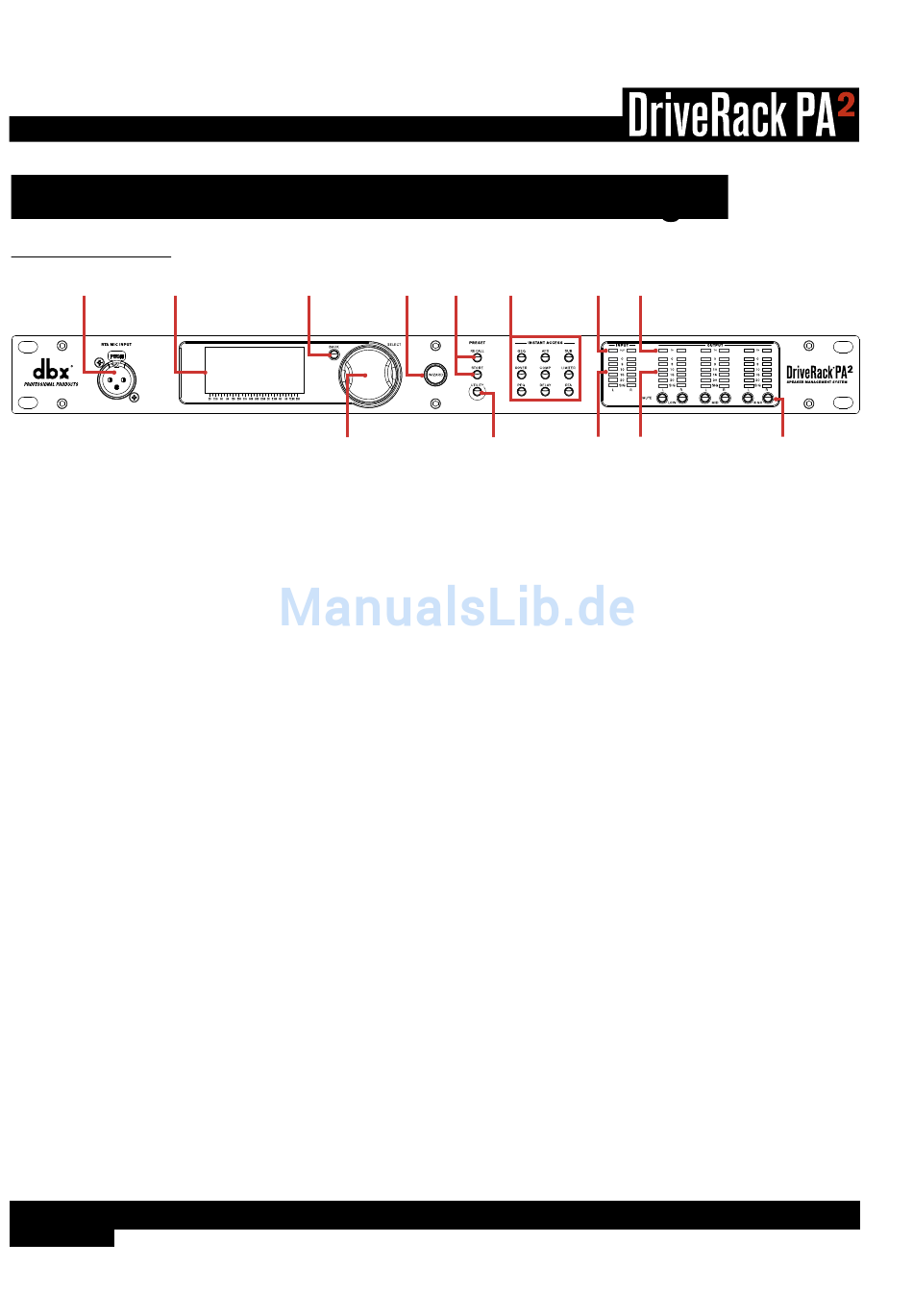

Vorderseite

1 2
1. RTA MIC INPUT
Schließen Sie das dbx RTA-M-Messmikrofon (separat erhältlich) an diese symmetrische XLR-Eingangsbuchse an, um
Ihr Soundsystem mit den eingebauten Assistenten einfach zu konfigurieren. Anderenfalls können Sie den RTA zur
manuellen Einstellung und Systemfehlersuche verwenden. Diese Buchse liefert +15-V-Phantomspannung.
2. LCD-Display
Dieses LCD-Display mit LED-Hintergrundbeleuchtung bietet Ihnen das optische Feedback zur Bedienung des
PA2-Prozessors über die Vorderseite.
3. BACK-Taste
Drücken Sie diese Taste, um im aktuellen Menübaum um eine Ebene zurückzugehen. Wenn Sie diese Taste mehrmals
drücken, kehren Sie zum Startbildschirm (Home) zurück.
4. DATEN-Rad (AUSWAHL)
Dieses Datenrad dient zum Scrollen durch und Laden von Presets, zum Scrollen durch Menüs, zur Auswahl von Optionen und
Parametern auf dem Bildschirm sowie zum Bearbeiten von Optionen und Parametern auf dem Bildschirm. Einige Funktionen
werden durchgeführt, indem Sie das Datenrad drehen, während andere durch Drücken des Datenrads ausgeübt werden.
5. WIZARD-Taste
Durch Drücken dieser Taste rufen Sie das Wizard-Menü des Assistenten auf, wo Sie einen spezifischen Assistenten
auswählen oder alle Wizards der Reihe nach ausführen können. Weitere Informationen über die unterschiedlichen
Wizards finden Sie unter „Verwendung der Assistenten" auf Seite 14.
6. PRESET-Tasten
Die STORE- und RECALL-Tasten dienen zum Speichern und Abrufen von Presets. Weitere Informationen über das
Speichern, Kopieren und Abrufen von Presets finden Sie unter „Presets verwalten" auf Seite 25.
7. UTILITY-Taste
Wenn Sie diese Taste drücken, wird das Utility-Menü (Dienstprogramm) aufgerufen, wo Sie Informationen über die Firmware
und Netzwerkeinstellungen des PA2 finden und globale Systemeinstellungen konfigurieren können, die den Betrieb des PA2
festlegen. Weitere Informationen über die Optionen und Parameter im Utility-Menü finden Sie unter „Utility" auf Seite 46.
8. INSTANT ACCESS-Tasten
Drücken Sie jede dieser Sofortzugangstasten, um das Menü für das zugehörige Verarbeitungsmodul zu öffnen, wo Sie
die Parameter jedes Verarbeitungsmoduls bearbeiten können. Drücken Sie die RTA-Taste, um den Echtzeitanalysator
(Real-Time Analyzer) aufzurufen. Dort können Sie das Systemsignal mithilfe des optionalen dbx RTA-M-Mikrofons
überwachen, um das System feineinzustellen und Fehler zu suchen.
4
3 5 6
4
8 10 12
7 9 11
®
13
