Anwendungsleitfaden

Dieser Abschnitt des Handbuchs beschreibt die unterschiedlichen Methoden zur Konfiguration des DriveRack PA2 und bietet
Systemdiagramme und Anwendungshinweise für jeden Anwendungstyp. Verwenden Sie diese Diagramme und Hinweise zur
Referenz beim anfänglichen Anschluss und bei der Konfiguration des DriveRack PA2 für Ihre Anwendung.

Vollbereichsanwendung 1 (Standard)

Diese Anwendung eignet sich für Vollbereichssysteme, die keine aktive Frequenzweiche erfordern. Bei dieser Art von
Konfiguration wird der PA2 das Vollbereichssignal (20 Hz bis 20 kHz) durch die HIGH-Ausgänge schicken. Wenn der PA2
mithilfe des Setup Wizards für diese Anwendungsart konfiguriert ist, werden nur die HIGH-Ausgänge aktiviert, während die
MID- und LOW-Ausgänge deaktiviert werden und kein Audio passieren lassen.
Anwendungshinweise:
• Vergewissern Sie sich, dass Ihr Mischer und Ihre Verstärker (oder Aktivlautsprecher) ausgeschaltet sind, bevor Sie die
Verbindungen herstellen.
• Stellen Sie die Verbindungen entsprechend der Beschreibung unter „Verbindungen herstellen" auf Seite 8 her
und danach die Stromversorgung zum System entsprechend „Stromanschluss" auf Seite 10.
• Führen Sie den Setup Wizard aus und wählen Sie die MONO-Eingangsoption, falls Sie Ihren Mischer über eine einzige
Verbindung an den PA2 anschließen, oder wählen Sie die STEREO-Eingangsoption, falls Sie den Mischer über einen
linken/rechten Stereoanschluss mit dem PA2 verbinden.
• Wählen Sie im Setup Wizard Ihre Hauptlautsprecher aus der Liste aus. Wählen Sie auf Aufforderung die PASSIVE-Option
für Ihre Hauptlautsprecherkonfiguration. Falls Ihre Lautsprecher im PA2 nicht aufgeführt sind, verwenden Sie die DriveRack
PA2-Steueranwendung zur Überprüfung der Online-Datenbank um zu sehen, ob Ihre Lautsprecher-Tunings hinzugefügt
worden sind. Falls Sie keine Lautsprecher-Tunings für Ihre Lautsprecher finden können, wählen Sie die NOT LISTED-Option
aus der Tuning-Liste.

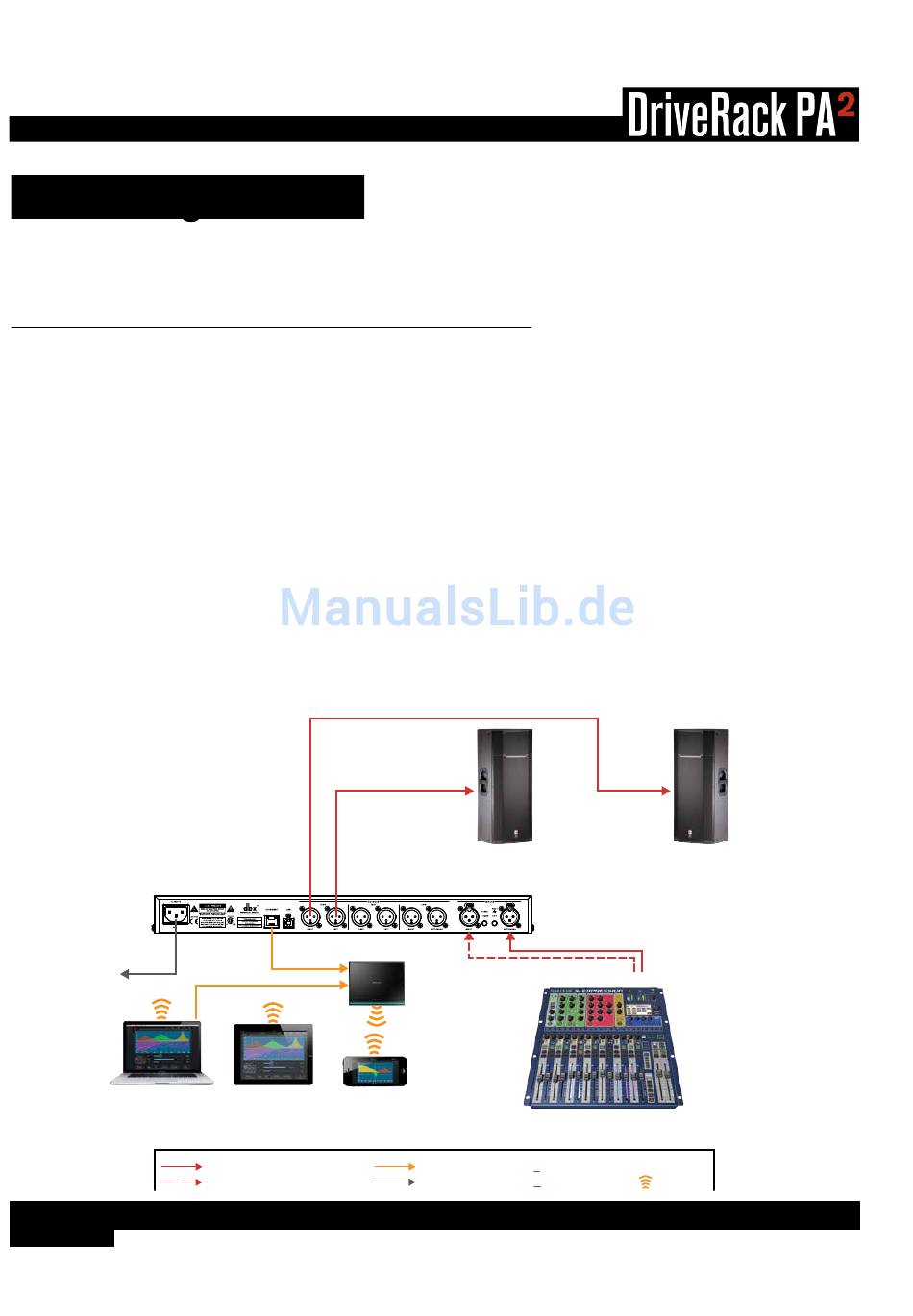

120V 50/60Hz
Zur
Steckdose
oder
Windows ® - oder Mac
Computer
50
Wireless Router
oder oder
® - iOS ® - oder Android ® - iOS ® - oder
Tablet Android -Telefon
®
Analog-Audio-Anschlüsse
Verbindungen für Monosysteme auslassen
Linker
Aktivlautsprecher
LEGENDE
L
Ethernet-Anschluss Linker Kanal
R
IEC-Netzkabel Rechter Kanal
Rechter
Aktivlautsprecher
Mischer R L/Mono
Wi-Fi-Signal
®
