1.6 Příklady možných konfigurací

POZNÁMKA
• Možné jsou i jiné instalační konfigurace. Tyto příklady jsou určeny pouze k ilustračním účelům.
• Doporučujeme nastavit nejprve Hlavní zařízení, čímž se usnadní konfigurace podřízených
zařízení.
◆ Příklad č. 1

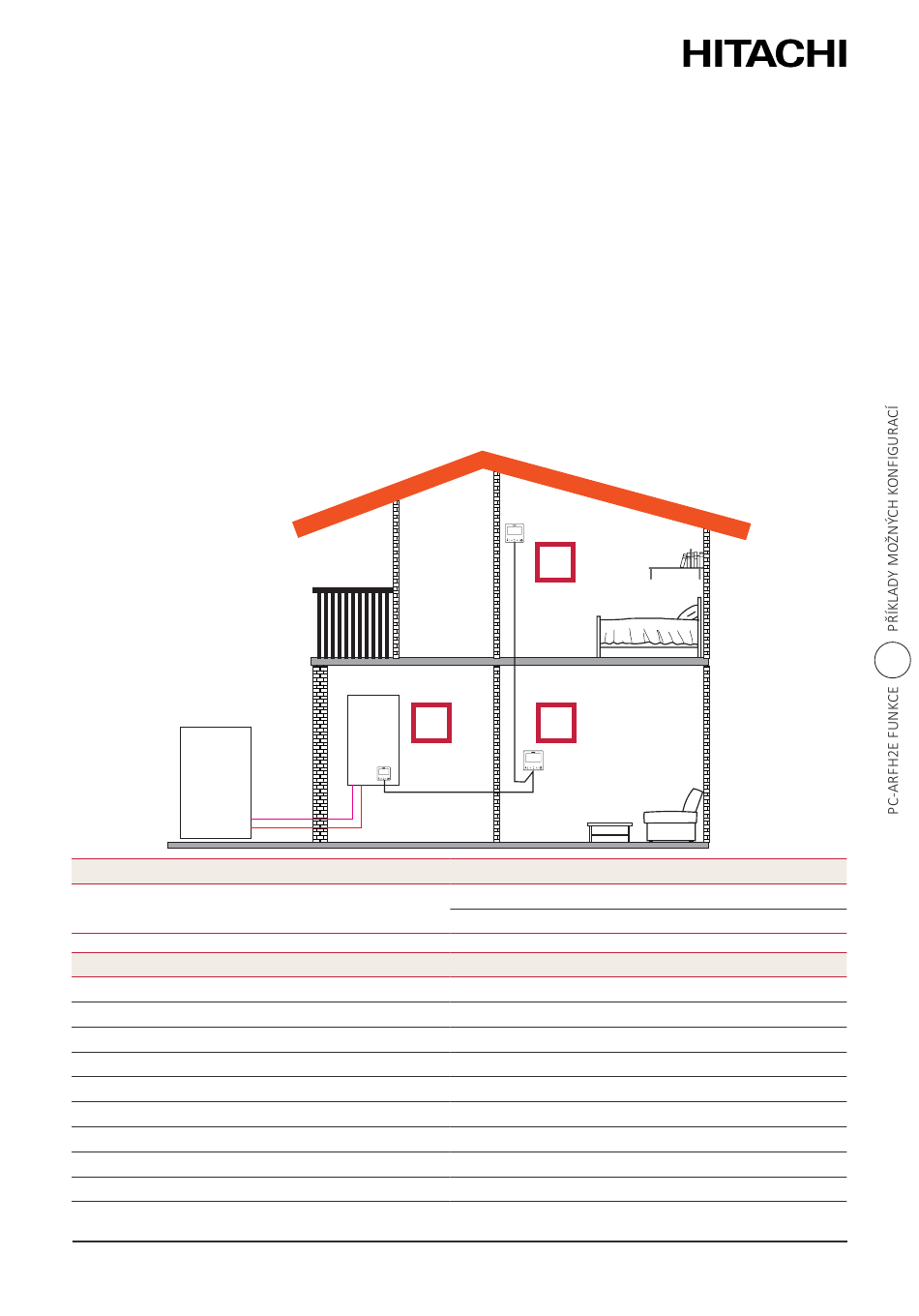

1 Ovladač hlavní jednotky jako konfigurace jednotky.
2 Ovladač podřízené jednotky jako pokojový termostat zóny 1, coby příslušenství
3 Ovladač podřízené jednotky jako pokojový termostat zóny 2, coby příslušenství
Venkovní jednotka
Pořadí
Typ
Otázky
Je zařízení připojené k jednotce?
Ovládá toto zařízení jednotku?
Funguje toto zařízení jako pokojový termostat zóny?
Kolik okruhů máte?
Jaké jsou vytápěcí prvky okruhu C1?
Jaké jsou vytápěcí prvky okruhu C2?
Jaké jsou chladicí prvky okruhu C1?
Jaké jsou chladicí prvky okruhu C2?
Máte zásobník teplé užitkové vody?
PMCS0597 rev.1 - 06/2023
Vnitřní jednotka
1
PRVNÍ
Hlavní
Jednotka
ANO
ANO
2
Podlahové vytápění
Podlahové vytápění
NE
Ložnice Zóna 2
3
Obývací pokoj Zóna 1
2
DRUHÝ
Podřízený
Okruh 1
Odpovědi
-
-
- ANO, V ZÓNĚ 1
-
-
-
- -
- -
-
1
TŘETÍ
Podřízený
Okruh 2
-
-
ANO, V ZÓNĚ 2
-
-
-
-
-
-
