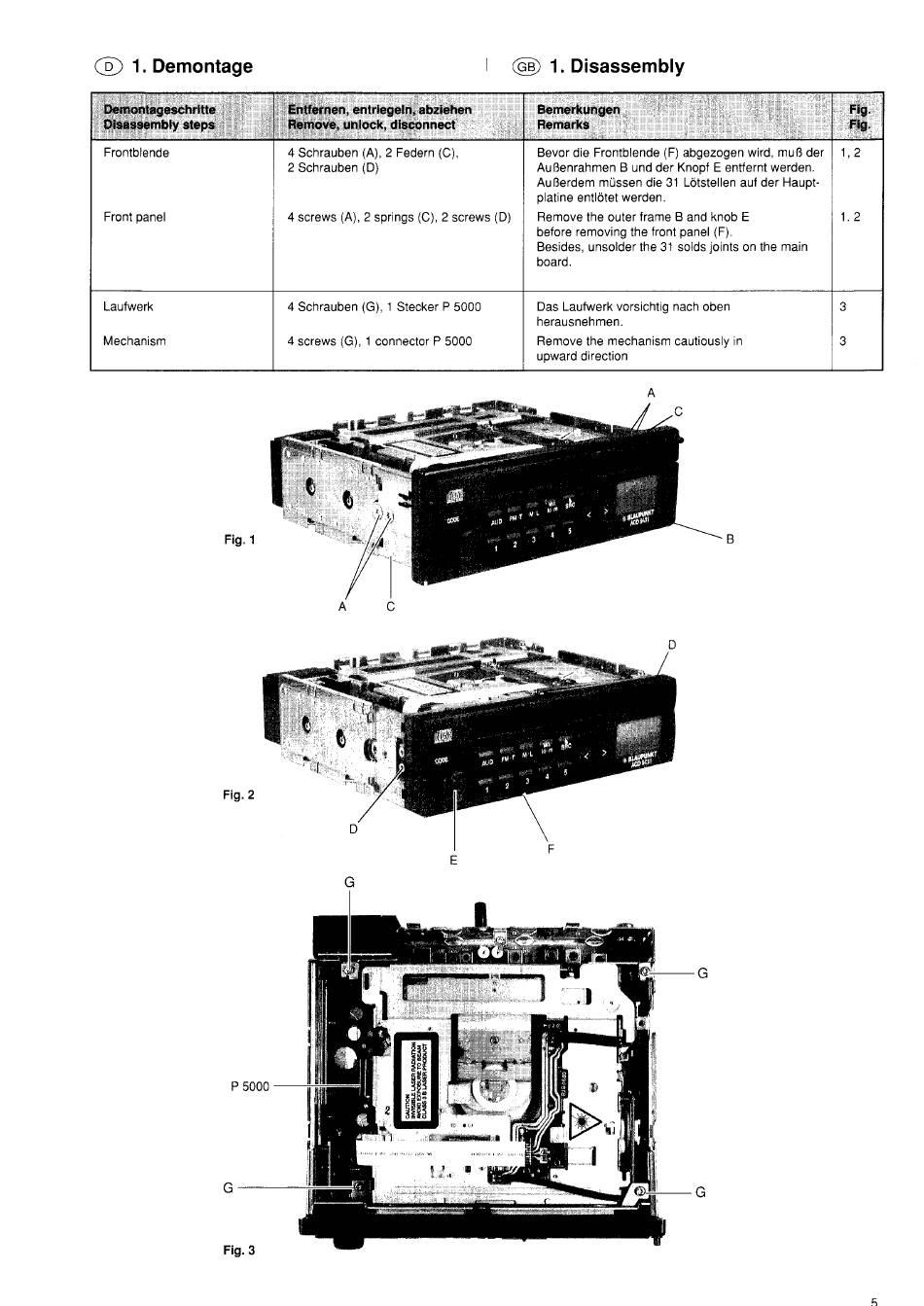

@ 1. Demontage
Demontageschritte
Disassembly
steps
Frontblende
Front panel
Laufwerk
Mechanism
Fig. 1
Fig. 2
Fig. 3
Enffernen;entriegeln,abziehen
Remove, unlock, disconnect
4 Schrauben (A), 2 Federn (C),
2 Schrauben (D)
4 screws (A), 2 springs (C), 2 screws (D)
4 Schrauben
(G), 1 Stecker P 5000
4 screws (G), 1 connector
P 5000
@
1. Disassembly
Bemerkungen
Remarks
Bevor die Frontblende (F) abgezogen wird, muß der
Außenrahmen B und der Knopf E entfernt werden.
Außerdem
müssen die 31 Lötstellen
Platine entlötet werden.
Remove
the outer
frame
B and knob E
before removing
the front panel (F).
Besides, unsolder the 31 solds joints on the main
board.
Das Laufwerk
vorsichtig
nach oben
herausnehmen.
Remove the mechanism
cautiously
upward direction
auf der Haupt-
1.2
in
