Abbildung der Abgleichpunkte auf der Servo-
Platine
TPIO TPII
o
Traverse motor
voltage adjustment
14
rote Markierung
red mark
6
z
Tracking offset adjustment
VR6
Fig. 2

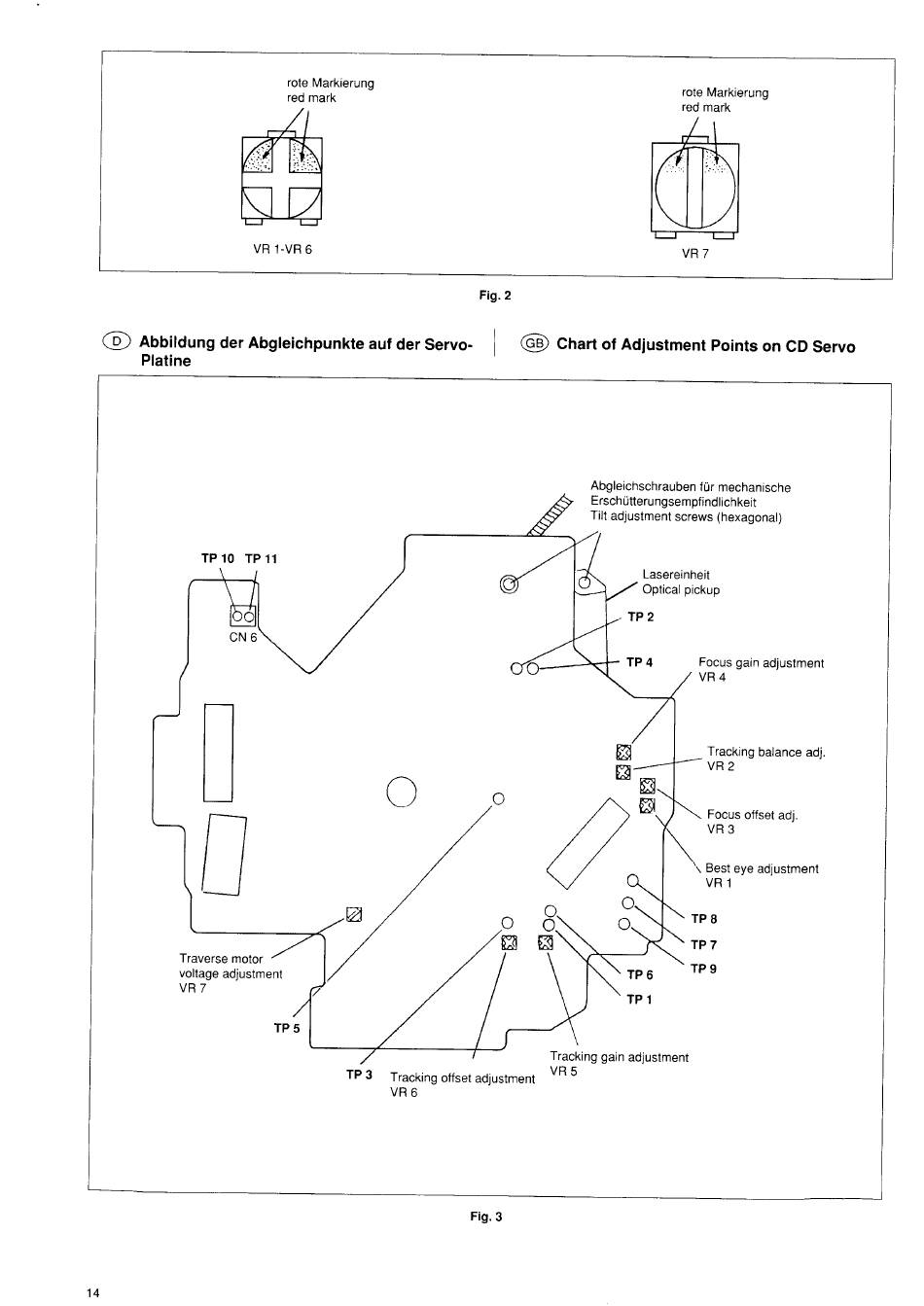

@ Chartof Adjustment P ointson CDServo
Abgleichschrauben für mechanische
Erschütterungsempfindlichkeit
Tilt adjustment screws (hexagonal)
Lasereinheit
Optical pickup
O
o
o
O
o
TP6
Tracking gain adjustment
Fig. 3
rote Markierung
red mark
Focus gain adjustment
Tracking balance adj.
Focus offset adj.
VR3
Best eye adjustment
