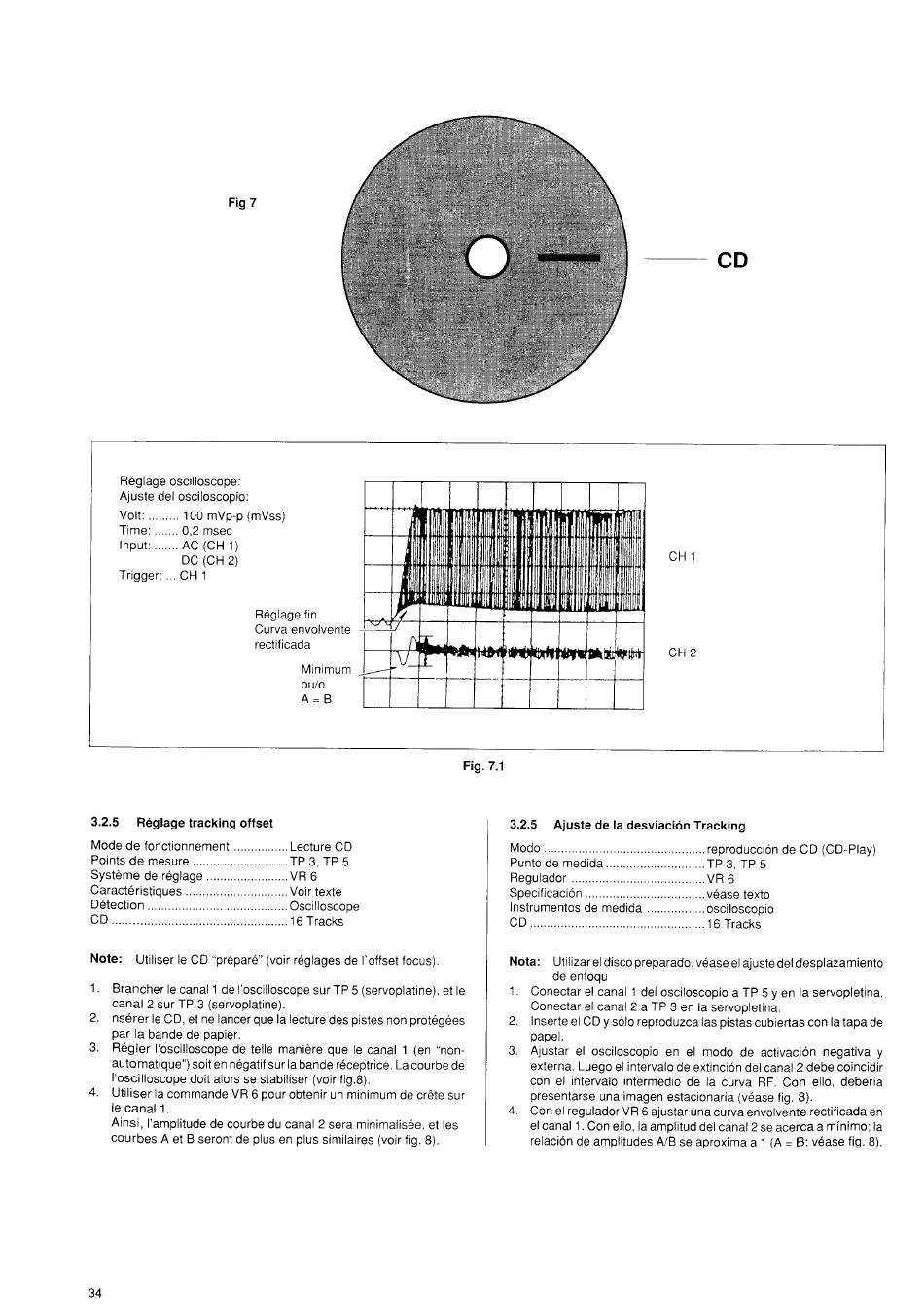

Fig 7
Réglage oscilloscope:
Ajuste del osciloscopio:
Volt:
. 100 mVp-p (mVss)
Time:
.
msec
Input:
AC (CH 1)
DC (CH 2)
Trigger:
Réglage fin
Curva
rectificada
3.2.5
Réglage tracking offset
Mode de fonctionnement
Points de mesure
Systéme de réglage
Caractéristiques .
Détection
CD
Note: Utiliserle CD "préparé" (voirréglagesde l'offsetfocus).
Brancherlecanal1de l'oscilloscope surTP5 (servoplatine), e t Ie
canal 2 sur TP 3 (servoplatine).
2.
nsérer IeCD, et ne lancer que la lecture des pistes non protégées
par la bande de papier.
3.
Régler l'oscilloscope de telle maniére que le canal 1 (en "non-
automatique") soit en négatif sur la bande réceptrice. La courbe de
l'oscilloscope doit alors se stabiliser (voir fig.8).
4.
Utiliser la commande VR 6 pour obtenir un minimum de créte sur
le canal
1
Ainsi, l'amplitude de courbe du canal 2 sera minimalisée, et les
courbes A et B seront de plus en plus similaires (voir fig. 8).
34
envolvente
Minimum
ou/o
Lecture
CD
...VR6
Voir texte
. Oscilloscope
16 Tracks
Fig. 7.1
3.2.5
Ajuste de la desviaciÖn Tracking
Modo
Punto
de medida
Regulador
.
Specificaciån
Instrumentos
de medida
CD
Nota:
Utilizarel discopreparadc, véase eIajustedel desplazamiento
de enfoqu
Conectar el canal I del osciloscopio a TP 5 y en Ia servopletina.
Conectar el canal 2 a TP 3 en la servopletina.
Inserteel CD y sölo reproduzcalas pistas cubiertas con la tapa de
2.
papel.
Ajustar el osciloscopio en el modo de activaciön negativa y
3.
externa Luego eI intervalo de extinciön del canal 2 debe coincidir
con eI intervalo
intermedio
presentarse una imagen estacionaria (véase fig. 8).
4.
Con eI regulador VR6 ajustaruna curva envolvente rectificada en
el canal 1. Con ello, Ia amplitud del canal 2 se acerca a minimo; la
relaciån de amplitudes A/B se aproxima a I (A = B; véase fig. 8).
CD
CH2
. reproducciön de CD (CD-Play)
.TP 3, TP5
véase
texto
.
osciloscopio
... .... 16 Tracks
de la curva RF. Con ello, deberia
