Swegon WISE Damper Bedienungsanleitung Seite 9

Austausch von WISE CU

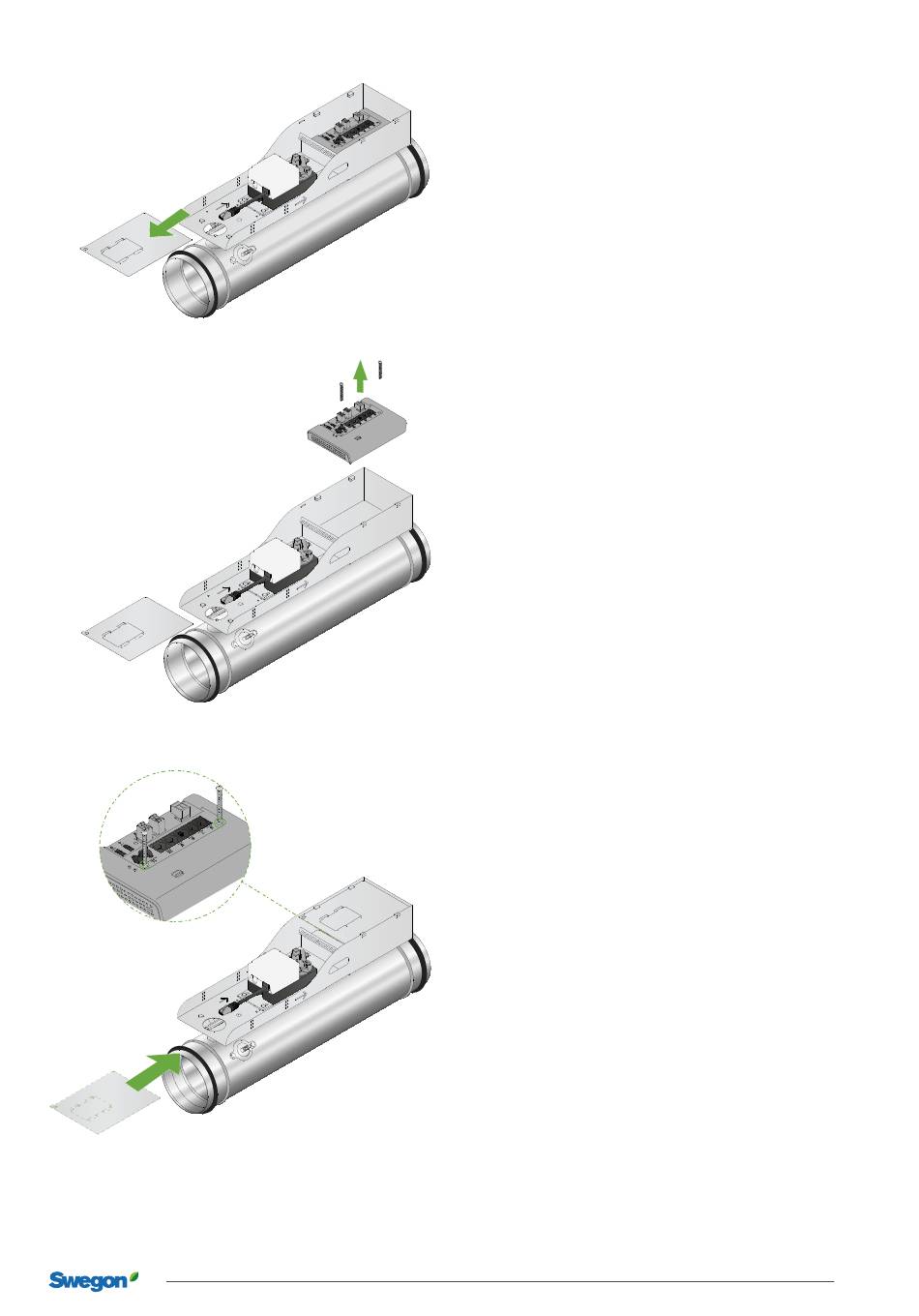

Abb. 17. Demontieren Sie die Abdeckung des Motorgehäuses,
indem Sie es aus der Nut im Motorgehäuse herausziehen.
Abb. 18. Nehmen Sie die Schläuche sowie die Kontakte von
WISE CU ab. Schrauben Sie 2 Schrauben ab, die WISE CU festhalten
(Schraube: PH1).
Abb. 19.
1. Schrauben Sie WISE CU am Motorgehäuse fest.
2. Schließen Sie die Schläuche und Kontakte an WISE CU an,
siehe „Anschluss".
3. Führen Sie die Abdeckung in die Nut ein, bis sie einrastet.
4. Überkleben Sie die vorhandenen QR-Codes am Produkt mit
den neuen mitgelieferten QR-Codes.
20240924 Konstruktionsänderungen vorbehalten.
WISE Damper
9
