WISE Damper
Nachrüstung des WISE SMA Multi

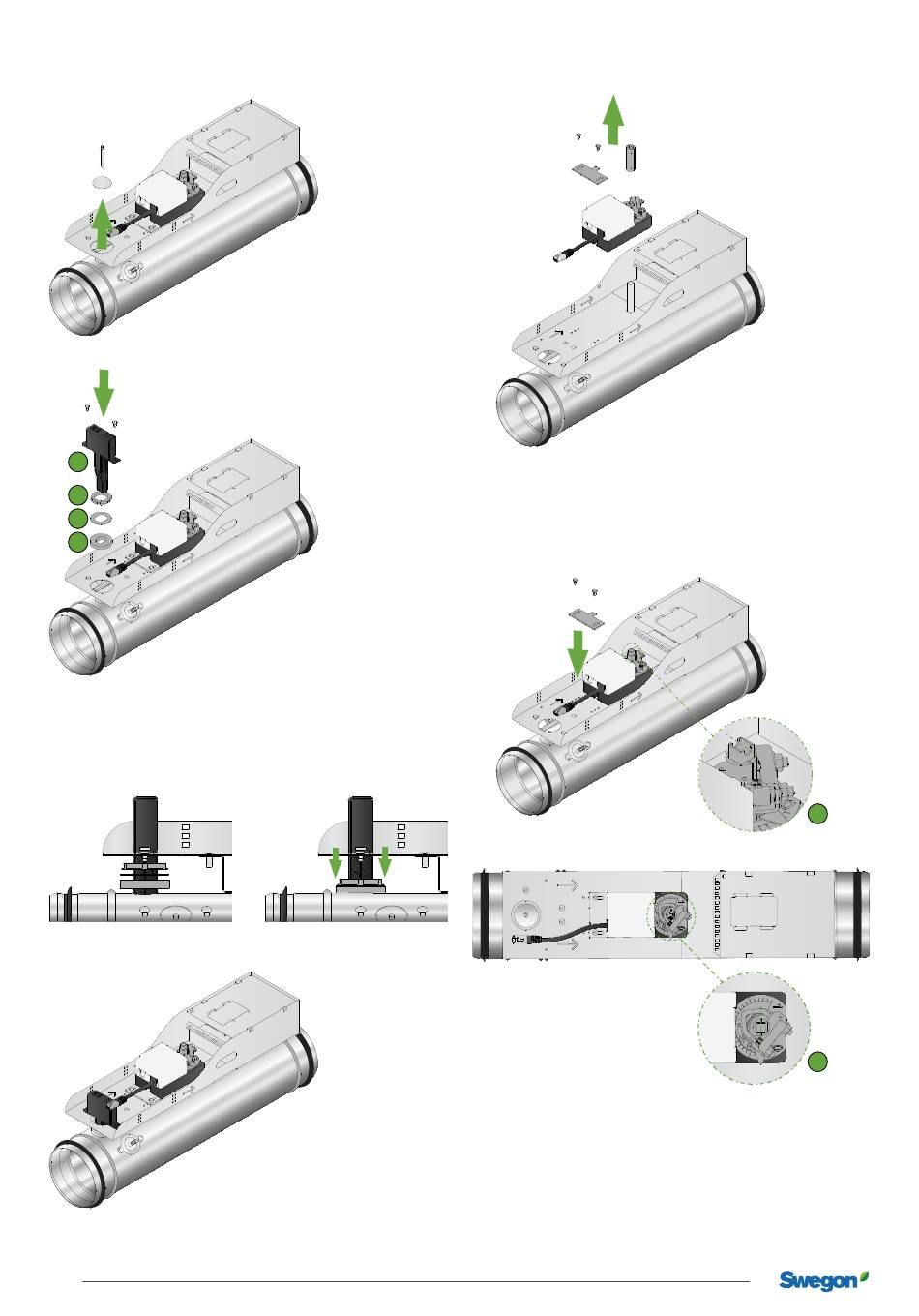

Abb. 11. Nehmen Sie den Abdichtungsstöpsel vom Klappenrohr
ab.
4
3
2
1
Abb. 12. Montieren Sie WISE SMA Multi in folgender Reihenfolge:
1. Kontermutter
2. Metallscheibe
3. Dichtung
4. Schrauben Sie WISE SMA Multi am Gehäuse fest (Schraube:
TX20).
Abb. 13. Spannen Sie die Kontermutter gegen das Klappenrohr,
damit es die Dichtung gegen das Klappenrohr presst.
Abb. 14. WISE SMA Multi montiert. Elektrischer Anschluss, siehe
„Anschluss".
8
Konstruktionsänderungen vorbehalten.
Austauschen des Klappenmotors
Abb. 15. Demontage des Klappenmotors.
1. Nehmen Sie die Kabel ab.
2. Lösen Sie die Muttern für die Wellenklammer
(Muttern: 8 mm).
3. Demontieren Sie die 2 Schrauben für die Sicherungsplatte
(Schraube: TX20).
4. Heben Sie den Klappenmotor und den Wellenadapter ab.
Abb. 16.
1. Montieren Sie den Kleppenmotor und den Wellenadapter
an der Klappenwelle.
2. Montieren Sie die Sicherungsplatte.
3. Stellen Sie sicher, dass der Ausschnitt an der Welle gemäß A
eingestellt ist (die Klappe ist dann geschlossen).
4. Die Wellenklammer am Klappenmotor muss auf 0 gerichtet
sein, siehe B.
5. Spannen Sie die Muttern an der Wellenklammer.
6. Schließen Sie das Kabel an.
20240924
A
B
