3. Schritt: Befestigen Sie das
Außengerät
Das Außengerät kann am Boden oder an einer
Wandhalterung befestigt werden.
ABMESSUNGEN DER
AUSSENEINHEIT
Im Folgenden finden Sie eine Liste
mit verschiedenen Abmessungen
und Abständen zwischen den
Wandeinheiten. Bereiten Sie die
Installationsbasis
des Geräts gemäß den folgenden
Abmessungen vor.
Abmessungen der Außeneinheit (mm)
720x495x270 (28.3" x 19.5" x 10.6")
805x554x330 (31.7" x 21.8" x 12.9")
890x673x342 (35.0" x 26.5" x 13.5")
Wenn Sie das Gerät auf dem Boden oder auf
einem Betonfundament installieren, gehen Sie wie
folgt vor:
1. Bestimmen Sie die Position der vier Schrauben
gemäß den Abmessungen in der Tabelle
mit den Abmessungen der Wandeinheit.
2. Fertigen Sie die Lochöffnung für die
Verlängerungsstecker vor
3. Entfernen Sie den Staub, der vom Beton
kommt, von den Löchern.
4. Bringen Sie am Ende jeder Schraube eine
Mutterschraube an.
5. Nageln Sie die Verlängerungsstecker in die
vorgefertigten Löcher.
ƒSeite 22
Page 22
W x H x D
Lufteinlass
Lufteinlass
Luftauslass

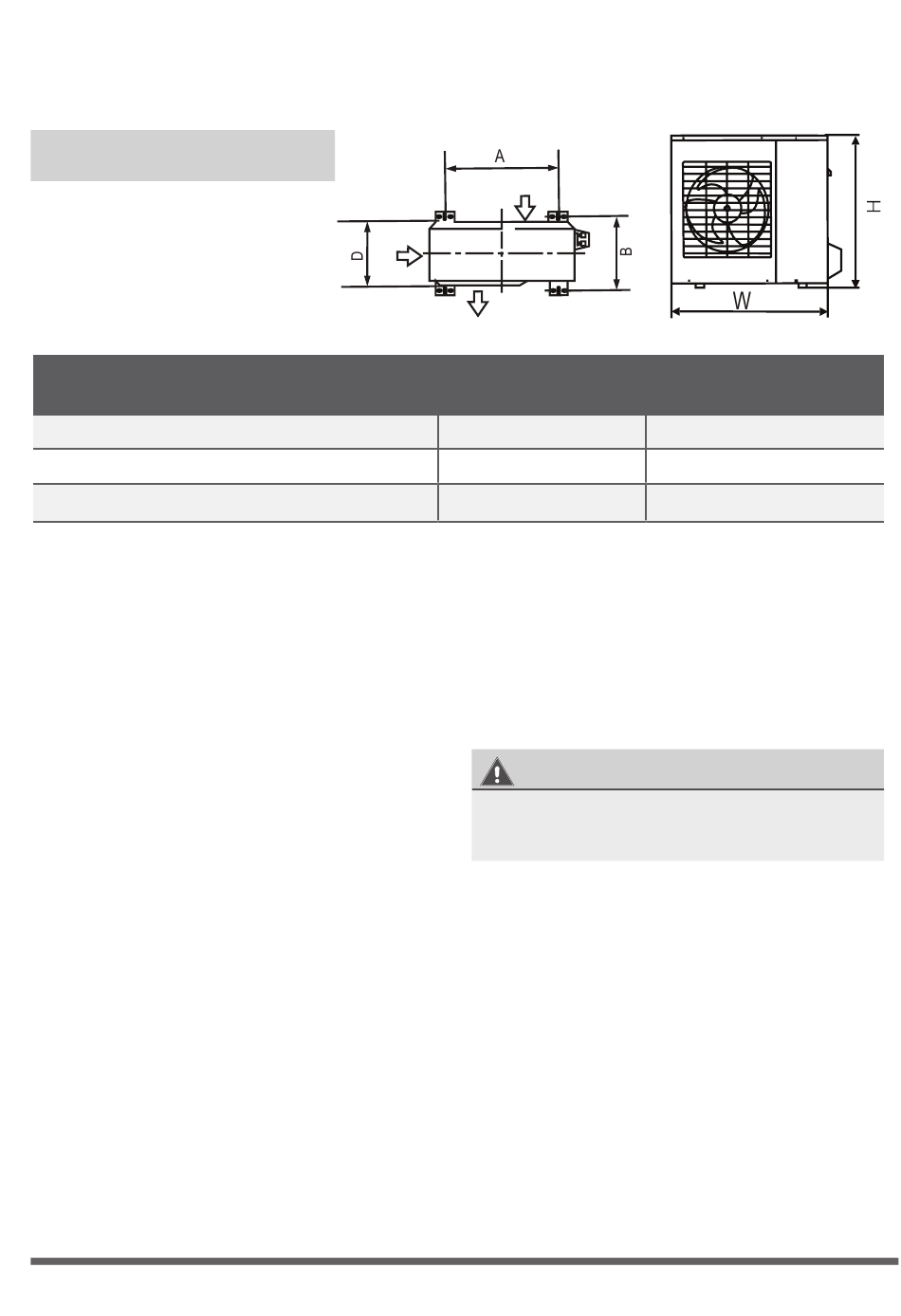

Abmessungen der Basis der Außeneinheit
Abstand A (mm/Zoll)
452 (17.7")
511 (20.1")
663 (26.1")
6. Entfernen Sie die Mutterschrauben von den
Verlängerungssteckern und setzen Sie die
Außeneinheit auf die Schrauben.
7. Platzieren Sie die Unterlegscheiben an jedem
Verlängerungsstecker und setzen Sie die
Mutterschrauben wieder ein.
8. Schrauben Sie alle Mutterschrauben mit einem
Schraubenschlüssel fest, bis sie einrasten.
WARNUNG
SCHÜTZEN SIE BEIM BOHREN IN BETON DIE
AUGEN WÄHREND DES GESAMTEN VORGANGS.
Abb. 5.5
Fig. 4.5
Abstand B (mm/Zoll)
255 (10.0")
Air inlet
317 (12.5")
354 (13.9")
Air inlet
Air outlet
