FS KVM-0802IP Schnellstartanleitung
Kvm-switches
Verwandte Anleitungen für FS KVM-0802IP
Inhaltszusammenfassung für FS KVM-0802IP

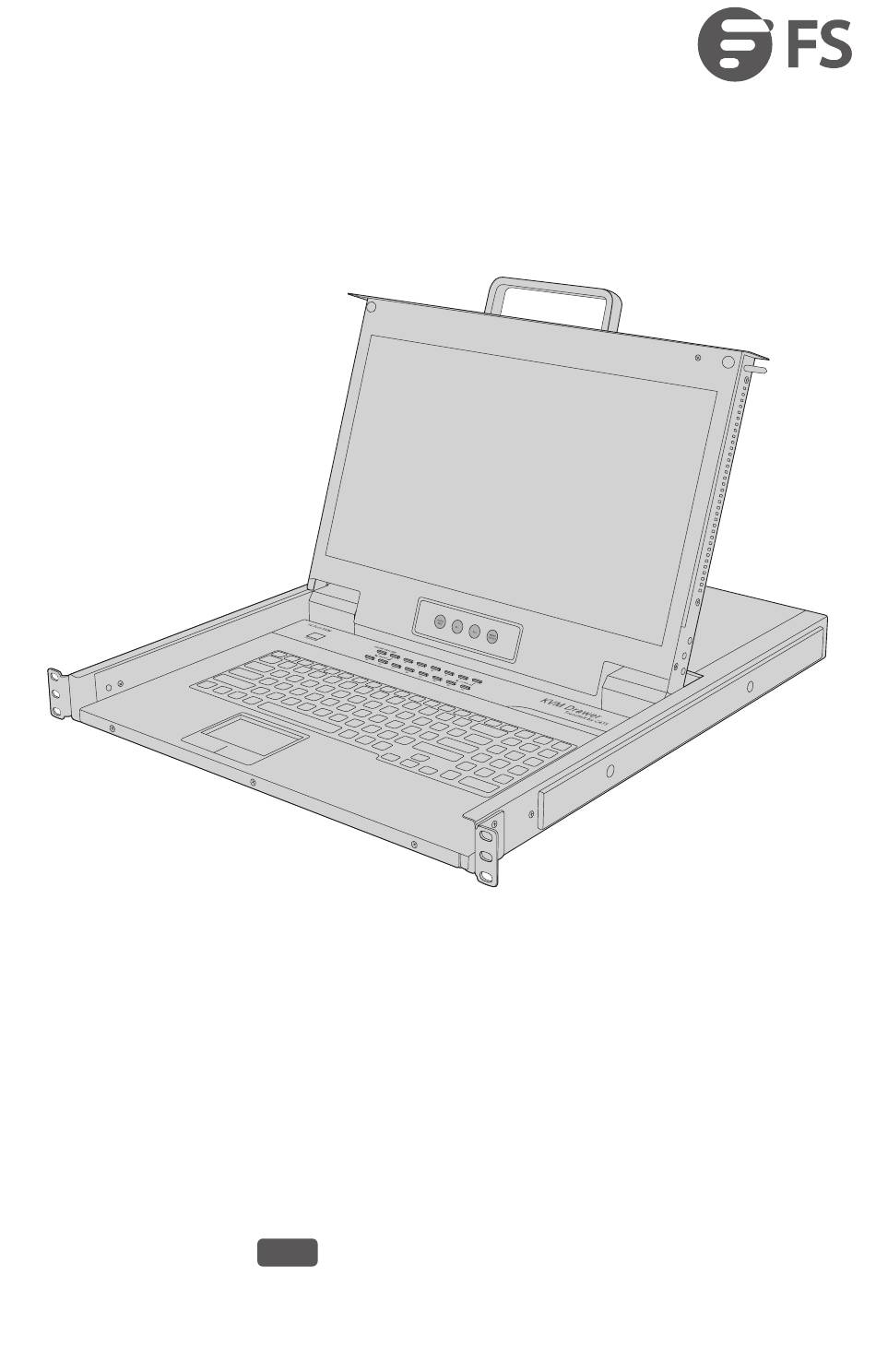

- Seite 1 KVM SWITCHES KVM-SWITCHES SWITCHS KVM KVMスイッチ Quick Start Guide V3.0 Quick-Start Anleitung Guide de Démarrage Rapide クイックスタートガイド...
- Seite 17 Vielen Dank, dass Sie sich für die KVM-Switches von FS entschieden haben. Diese Anleitung soll Sie mit dem Aufbau der KVM-Switches vertraut machen und beschreibt, wie Sie sie in Ihrem Netzwerk einsetzen. KVM-0802IP Cat5e-Patchkabel x1 Schnittstellenmodul RJ45 auf VGA x8...
-
Seite 18: Hardware-Übersicht
2. Wir können nicht garantieren, dass die dargestellten Abbildungen genau mit den tatsächlichen Objekten übereinstimmen. HINWEIS: Dieses Netzkabel kann nicht mit anderen Geräten verwendet werden, und andere Netzkabel sollten nicht mit diesem Gerät verwendet werden. Hardware-Übersicht KVM-0802IP Ports an der Vorderseite FW UPGRADE-NORMAL RECOVER UPGRADE Ports Beschreibung Reservierter Port für ein Hardware-Upgrade... -
Seite 19: Status Beschreibung
LEDs an der Vorderseite ONLINE SELECTED POWER STATION ID LEDs Status Beschreibung Der KVM wurde an den entsprechenden Computer angeschlossen ONLINE Grün und eingeschaltet. Der an den entsprechenden Port angeschlossene Computer ist SELECTED Orange betriebsbereit. POWER Blau Der KVM ist eingeschaltet. STATION ID Anzeige des aktuellen Ports. -
Seite 20: Led-Status Beschreibung
KVM-080217IP/KVM-160217IP LED-OSD-Bedienelemente LED-Status Beschreibung Grün Der KVM ist eingeschaltet. Die Stromversorgung ist ausgeschaltet oder es besteht Zugri auf das nicht standardmäßige VESA-Signal. Blinkt Grün Der KVM be ndet sich im Energiesparmodus oder es gibt kein Signal. Tasten Beschreibung Drücken Sie diese Taste, um das aktuelle Menü zu verlassen und zum vorherigen AUTO/EXIT Menü... -
Seite 21: Tasten Komponenten Beschreibung
Tasten Komponenten Beschreibung Drücken Sie [6], um die Helligkeit zu verringern, nachdem Sie den entsprechenden Modus aufgerufen haben, oder um die De nition zu verringern, nachdem Sie den entsprechenden Modus aufgerufen Adjust -/Initialize haben. Drücken Sie [6] für drei Sekunden, um die Helligkeit und die De nition jedes Ports zu initialisieren. -
Seite 22: Betriebsumgebung
Bedingungen zu vermeiden. Installieren Sie das Gerät nicht in einer staubigen Umgebung. Der Installationsort muss frei von austretendem oder tropfendem Wasser, starkem Tau und Feuchtigkeit sein. Installation Rack-Montage KVM-0802IP 1. Entfernen Sie die Schrauben an den beiden Seiten des Switches. - Seite 23 2. Befestigen Sie die Montagehalterungen an den beiden Seiten des Switches. 3. Befestigen Sie den Switch mit den M6-Schrauben und-Muttern am Rack.
- Seite 24 KVM-080217IP/KVM-160217IP 1. Befestigen Sie den Switch mit Schrauben und Kä gmuttern am Rack. 2. Schieben Sie die hinteren Montagehalterungen von hinten nach vorne indie seitlichen Halterungen des Switches, und schrauben Sie die Halterungen dann am Rack fest. HINWEIS: Die hinteren Montagehalterungen sind nur für KVM-080217IP und KVM-160217IP vorgesehen.
-
Seite 25: Erdung Des Switches
Erdung des Switches 1. Schließen Sie ein Ende des Erdungsdrahtes an eine geeignete Erdung an, z. B. an das Rack, in dem der KVM-Switch montiert ist. 2. Befestigen Sie die Erdungslasche mit der Schraube den Unterlegscheiben und am Erdungspunkt. Anschließen der RJ45-Ports 1. -
Seite 26: Anschließen An Den Lan-Port
Anschließen an den LAN-Port 1. Schließen Sie ein Ethernet-Kabel an den RJ45-Port eines Servers oder Computers an. 2. Schließen Sie das andere Ende des Ethernet-Kabels an den LAN-Port des Switches an. Anschließen an USB- und VGA-Ports Verbinden Sie den KVM mit der externen Tastatur, Maus und dem Monitor (optional). -
Seite 27: Anschließen Der Stromversorgung
Anschließen der Stromversorgung 1. Schließen Sie das mitgelieferte Netzkabel an den Netzanschluss auf der Rückseite des KVM-Switches an. 2. Schließen Sie das andere Ende des Netzkabels an eine Netzstromquelle an. WARNUNG: Installieren Sie die Netzkabel nicht, während das Gerät eingeschaltet ist. HINWEIS: Das DC-Netzkabel ist nicht im Lieferumfang enthalten. -
Seite 28: Ö Nen Und Schließen Der Console
Ö nen und Schließen der Console Ö nen der Console KVM-080217IP/KVM-160217IP 1. Lösen Sie die Verriegelung und ziehen Sie die KVM-Console heraus. HINWEIS: Die Verriegelung kann nur horizontal durchgeführt werden. Sie kann keine Last tragen. 2. Ziehen Sie die KVM-Console ganz heraus, bis sie mit einem Klicken einrastet. 3. -
Seite 29: Schließen Der Console
Lokale Steuerung Schritt 1: KVM-080217IP und KVM-160217IP können mit ihrer Tastaturen und LED-Bildschirmen eingestellt werden. KVM-0802IP kann mit einer externen Tastatur, Maus und einem Monitor eingestellt werden, die an den USB- und HDMI-Port auf der Rückseite angeschlossen sind. Schritt 2: Lösen Sie die Verriegelung, ziehen Sie die KVM-Console aus dem Serverschrank und ö nen Sie den Bildschirm. -
Seite 30: Fernsteuerung
Fernsteuerung HINWEIS: 1. Da seit Win11 der Internet Explorer deaktiviert ist, sind die Serien nur für Win10 und die vorherigen Versionen verfügbar. 2. Sie können den KVM-IPC für den Fernzugri unter Win11 oder anderen Betriebssystemen erwerben, da das Produkt nicht durch das Betriebssystem oder den Browser eingeschränkt ist. -
Seite 31: Produktgarantie
Hilfecenter Kontakt https://www.fs.com/de/contact_us.html Produktgarantie Garantie: Für FS KVM Switches gilt eine 2-jährige beschränkte Garantie auf Material- und Verarbeitungsfehler. Weitere Einzelheiten über die Garantie nden Sie unter https://www.fs.com/de/policies/warranty.html. Rückgabe: Wenn Sie den/die Artikel zurückgeben möchten, nden Sie Informationen über die Rückgabe unter... -
Seite 62: Compliance Information
2011/65/EU und (EU)2015/863 konform ist. Eine Kopie der EU-Konformitätserklärung nden Sie unter www.fs.com/de/company/quality_control.html FS.COM GmbH déclare par la présente que ce dispositif est conforme à la Directive 2014/30/EU, 2014/35/EU, 2011/65/EU et (EU)2015/863. Une copie de la Déclaration de Conformité de l'UE est disponible à l'adresse suivante https://www.fs.com/fr/company/quality_control.html...
