FS IES3100-8TF Schnellstartanleitung
L2+ managed industrieller switch
Verwandte Anleitungen für FS IES3100-8TF
Inhaltszusammenfassung für FS IES3100-8TF

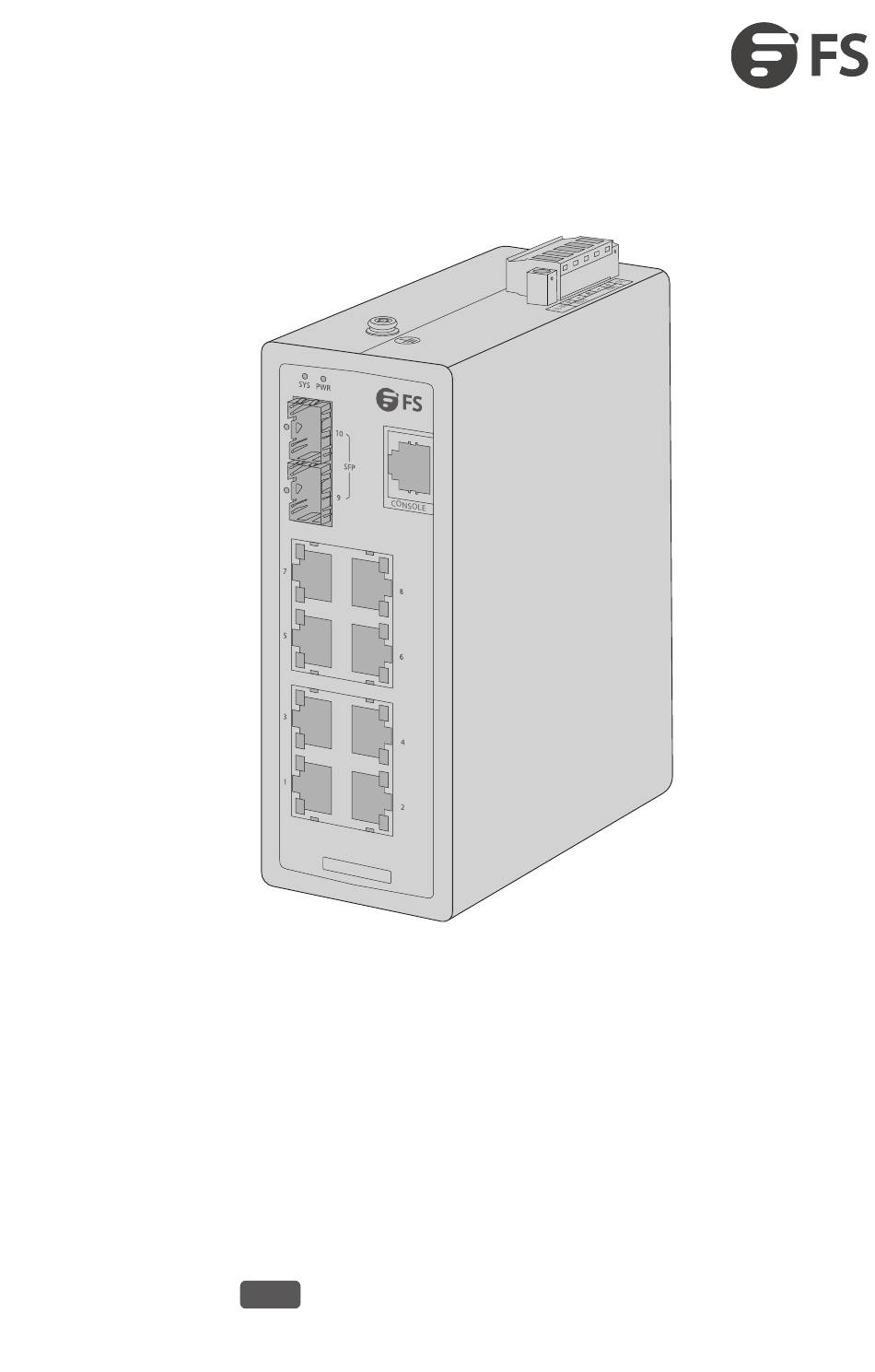

- Seite 1 I E S 3 1 0 0 - 8 T IES3100-8TF Switch L2+ MANAGED INDUSTRIAL SWITCH L2+ MANAGED INDUSTRIELLER SWITCH SWITCH INDUSTRIEL MANAGEABLE L2+ Quick Start Guide V1.0 Quick Start Anleitung Guide de Démarrage Rapide...
- Seite 12 Einführung Vielen Dank, dass Sie sich für den IES3100-8TF Managed Switch entschieden haben. Diese Anleitung soll Sie mit dem Aufbau des Switches vertraut machen und zeigt Ihnen, wie Sie den Switch in Ihrem Netzwerk einsetzen. CONSOLE IES3100-8TF IES3100-8TF Zubehör 1x Konsolenkabel Hinweis: Der IES3100-8TF Switch wird mit Staubschutzkappen geliefert.
-
Seite 13: Hardware-Übersicht

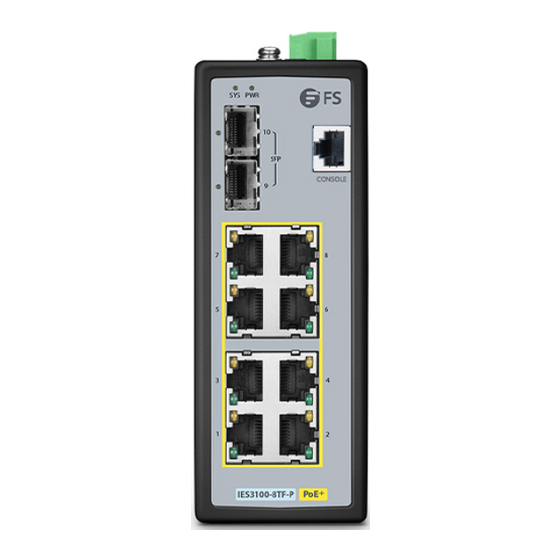

Hardware-Übersicht Ports an der Vorderseite CONSOLE 2x 100/1000/2500BASE-X SFP-Port CONSOLE 8x 10/100/1000BASE-T-Port IES3100-8TF Ports Beschreibung RJ45 10/100/1000BASE-T-Ports für Ethernet-Verbindung SFP-Ports für 100M/1G/2,5G Verbindung CONSOLE RJ45 Console-Port für die serielle Verwaltung Obere Platte 18-60V PWR1 PWR2 Erdungspunkt Klemmenblock-Steckverbinder... -
Seite 14: Leds An Der Vorderseite
Rückwand DIN-Schienen Montageset LEDs an der Vorderseite CONSOLE RJ45 IES3100-8TF... -
Seite 15: Voraussetzungen Für Die Installation
LEDs Status Beschreibung Der Netzeingang wird mit Strom versorgt. Der Netzeingang wird nicht mit Strom versorgt. Das System bootet und ist noch nicht betriebsbereit. SYSTEM Blinken Das System ist betriebsbereit. Keine Netzspannung oder das System ist nicht betriebsbereit. Der Port ist aktiv und verbunden. RJ45 Grün Blinken... -
Seite 16: Montage Des Switches
Montage des Switches Montage auf DIN-Schiene Montage des Geräts Freigabe des Geräts 1. Positionieren Sie das Gerät vor der DIN-Schiene und haken Sie die Halterung oben an der Schiene ein. 2. Drehen Sie den Switch nach unten in Richtung der Schiene, um ihn einzurasten. Sie wissen, dass er sicher angebracht ist, wenn Sie ein Klicken hören. -
Seite 17: Anschließen Der Stromversorgung
HINWEIS: Dieses Produkt ist für die Montage auf einer gut geerdeten Oberfläche, wie z. B. einer Metallplatte, vorgesehen. Anschließen der Stromversorgung Auf der Oberseite des Switches befindet sich ein Gleichstromanschluss, der aus einer Klemmleiste mit 5 Kontakten besteht. Bitte befolgen Sie die nachstehenden Schritte zum Einstecken des Stromkabels. 1. -
Seite 18: Anschließen Der Rj45 Ports
PWR1 PWR2 Positiver (+) Pin Negativer (-) Pin Pin 1 / 5 Pin 2 / 4 HINWEIS: Die Drahtstärke für die Klemmleiste sollte im Bereich von 12-24 AWG liegen. Anschließen der RJ45 Ports IE S 3 1 0 0 -8 T 1. -
Seite 19: Anschließen Der Sfp-Ports
Anschließen der SFP-Ports IE S 3 1 0 0 -8 T 1. Stecken Sie den kompatiblen SFP-Transceiver in den SFP-Port. 2. Schließen Sie ein Glasfaserkabel an den Glasfasertransceiver an. Schließen Sie dann das andere Ende des Kabels an ein anderes Glasfasergerät an. Anschließen des Console-Ports IE S 3 1 0 0 -8 T... -
Seite 20: Konfiguration Des Switches
Konfiguration des Switches Konfiguration des Switches über die webbasierte Schnittstelle Schritt 1: Schließen Sie den Computer über das Netzwerkkabel an einen beliebigen RJ45-Anschluss des Switches an. Schritt 2: Stellen Sie die IP-Adresse des Computers auf 192.168.1.x ein ("x" ist eine beliebige Zahl von 2 bis 255). -
Seite 21: Support Und Andere Ressourcen
Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für maßgefertigte Artikel oder maßgeschneiderte Lösungen. Garantie: Für den Switch IES3100-8TF gilt eine beschränkte Garantie von 5 Jahren auf Material- und Verarbeitungsfehler. Weitere Einzelheiten zur Garantie finden Sie unter https://www.fs.com/de/policies/warranty.html... - Seite 33 Die FS.COM GmbH erklärt hiermit, dass dieses Gerät mit der Richtlinie 2014/30/EU und 2014/35/EU konform ist. Eine Kopie der EU-Konformitätserklärung finden Sie unter www.fs.com/de/company/quality_control.html FS.COM GmbH déclare par la présente que cet appareil est conforme à la Directive 2014/30/UE et 2014/35/UE. Une copie de la Déclaration UE de Conformité est disponible sur https://www.fs.com/fr/company/quality_control.html FS.COM LIMITED...
