5.2. Hydraulische Anschlüsse
• Beachten Sie beim Anschließen der Wasserleitungen folgende Hinweise:
• Tun Sie, was Sie können, um den Widerstand in den Wasserleitungen zu verringern.
• Die Innenfläche des Rohrleitungssystems muss sauber sein. Es sollte kein Rost oder
Schmutz vorhanden sein, um Verstopfungen in den Rohren zu vermeiden. Prüfen Sie
nach dem Anschluss der Rohre die Dichtheit des gesamten Systems, um sicherzustellen,
dass keine Lecks vorhanden sind, und führen Sie dann die Isolierung durch.
• Fügen Sie im Wasserweg ein Rückschlagventil, ein Überdruckventil und ein weiteres
Sicherheitsventil hinzu.
• Die Installation von Wasserleitungen muss den Anforderungen der örtlichen Vorschriften
entsprechen (um einen zu hohen Wasserdruck zu vermeiden, installieren Sie ein
Entlastungs- und/oder Druckminderventil).
• Achten Sie beim Anschließen der Wasserleitungen darauf, dass keine Verunreinigungen
in die Leitungen gelangen.
• Die Spezifikation des Entlastungsventils ist G3/4" (Außengewinde Anschluss). Stellen Sie
nach der Installation sicher, dass die Abflussleitung zur Luft hin offen ist, und führen Sie
sie zu einem offenen Abfluss.
• Wenn der Auslass des Druckentlastungsventils ein Ablaufschlauch ist, stellen Sie sicher,
dass seine Richtung nach unten gerichtet und sein Auslass zur Luft hin offen ist. Gleichzeitig
darf sich das Ventil nicht in einer Umgebung unter 0 °C befinden.

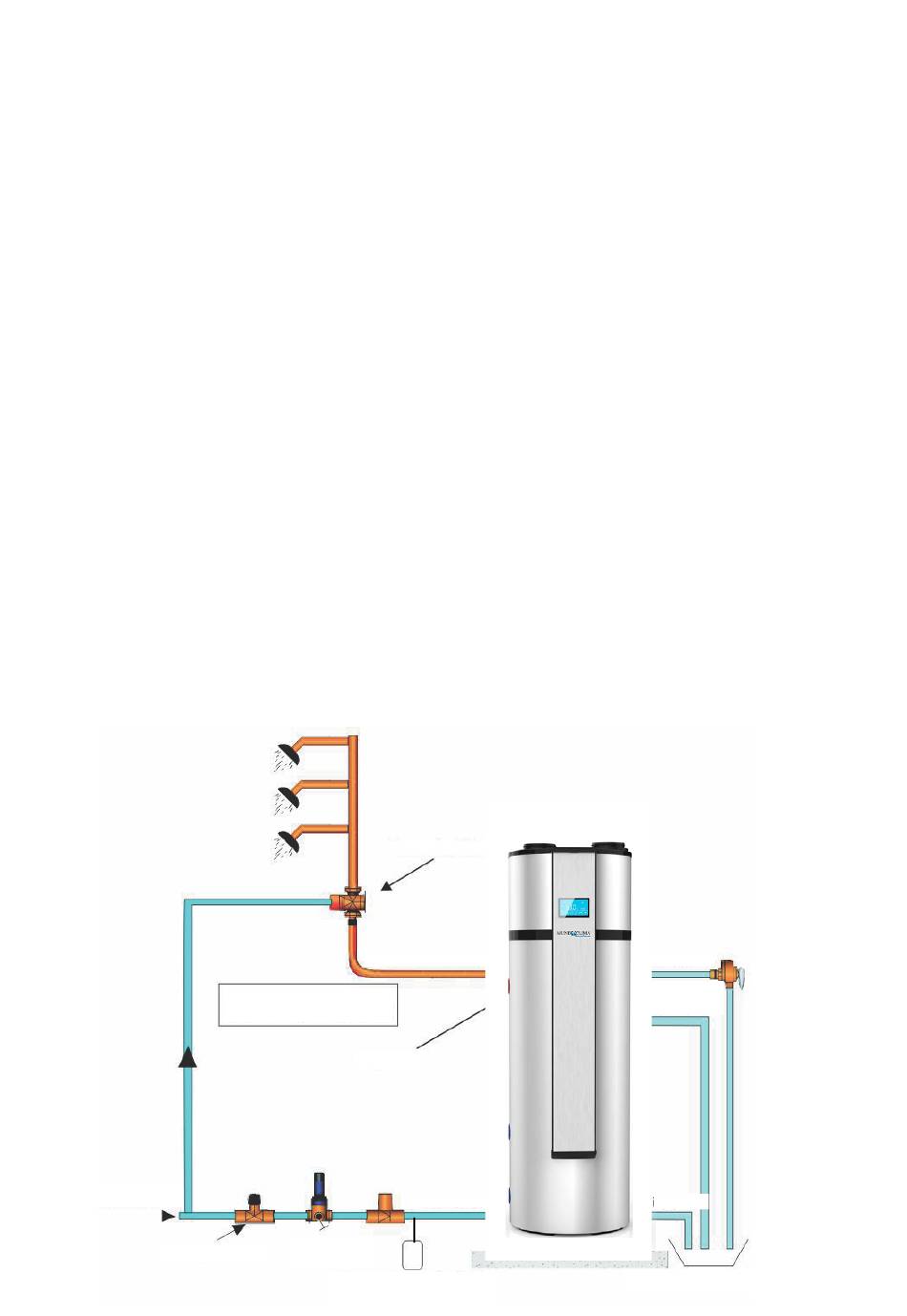

Rohrverbindungsschema (siehe Bild unten)
Wasserzulaufhahn
Y-Typ-Filter
Mischventil
Warmwasserauslass
Hinweis:
Mischventil erforderlich
Anode
RÜCKSCHLAG-
VENTILE
Expansionsgefäß
Wasserzufluss
16
Ventil P&T
Kondensatablauf
Abflussrohr
Kondenswasserauffangwanne
