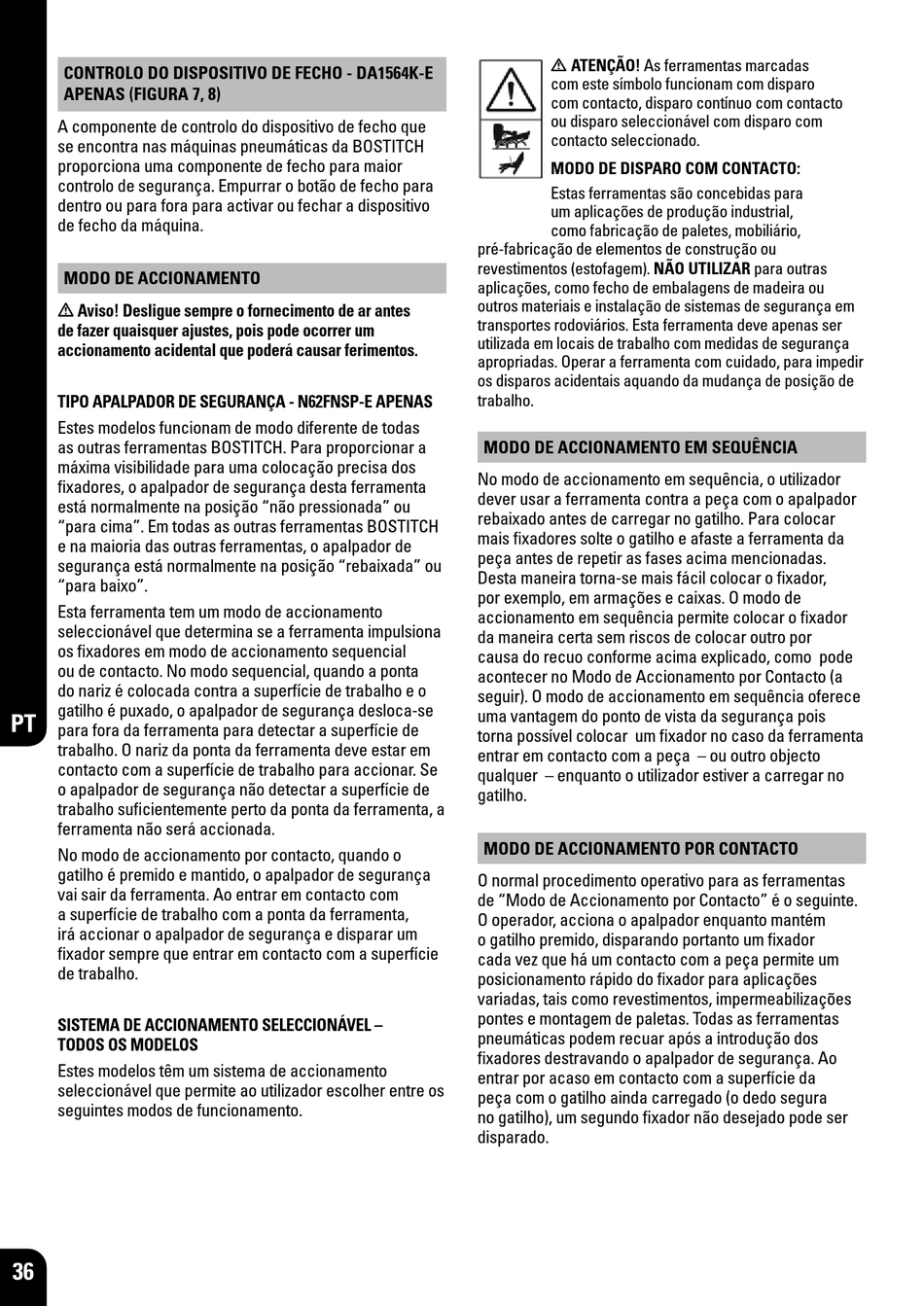

Bostitch N62FNSP-E Technische Gerätedaten Seite 36

CONTROLO DO DISPOSITIVO DE FECHO - DA1564K-E
APENAS (FIGURA 7, 8)
A componente de controlo do dispositivo de fecho que
se encontra nas máquinas pneumáticas da BOSTITCH
proporciona uma componente de fecho para maior
controlo de segurança. Empurrar o botão de fecho para
dentro ou para fora para activar ou fechar a dispositivo
de fecho da máquina.
MODO DE ACCIONAMENTO
m Aviso! Desligue sempre o fornecimento de ar antes
de fazer quaisquer ajustes, pois pode ocorrer um
accionamento acidental que poderá causar ferimentos.
TIPO APALPADOR DE SEGURANÇA - N62FNSP-E APENAS
Estes modelos funcionam de modo diferente de todas
as outras ferramentas BOSTITCH. Para proporcionar a
máxima visibilidade para uma colocação precisa dos
fixadores, o apalpador de segurança desta ferramenta
está normalmente na posição "não pressionada" ou
"para cima". Em todas as outras ferramentas BOSTITCH
e na maioria das outras ferramentas, o apalpador de
segurança está normalmente na posição "rebaixada" ou
"para baixo".
Esta ferramenta tem um modo de accionamento
seleccionável que determina se a ferramenta impulsiona
os fixadores em modo de accionamento sequencial
ou de contacto. No modo sequencial, quando a ponta
do nariz é colocada contra a superfície de trabalho e o
gatilho é puxado, o apalpador de segurança desloca-se
PT
para fora da ferramenta para detectar a superfície de
trabalho. O nariz da ponta da ferramenta deve estar em
contacto com a superfície de trabalho para accionar. Se
o apalpador de segurança não detectar a superfície de
trabalho suficientemente perto da ponta da ferramenta, a
ferramenta não será accionada.
No modo de accionamento por contacto, quando o
gatilho é premido e mantido, o apalpador de segurança
vai sair da ferramenta. Ao entrar em contacto com
a superfície de trabalho com a ponta da ferramenta,
irá accionar o apalpador de segurança e disparar um
fixador sempre que entrar em contacto com a superfície
de trabalho.
SISTEMA DE ACCIONAMENTO SELECCIONÁVEL –
TODOS OS MODELOS
Estes modelos têm um sistema de accionamento
seleccionável que permite ao utilizador escolher entre os
seguintes modos de funcionamento.
36
m ATENÇÃO! As ferramentas marcadas
com este símbolo funcionam com disparo
com contacto, disparo contínuo com contacto
ou disparo seleccionável com disparo com
contacto seleccionado.
MODO DE DISPARO COM CONTACTO:
Estas ferramentas são concebidas para
um aplicações de produção industrial,
como fabricação de paletes, mobiliário,
pré-fabricação de elementos de construção ou
revestimentos (estofagem). NÃO UTILIZAR para outras
aplicações, como fecho de embalagens de madeira ou
outros materiais e instalação de sistemas de segurança em
transportes rodoviários. Esta ferramenta deve apenas ser
utilizada em locais de trabalho com medidas de segurança
apropriadas. Operar a ferramenta com cuidado, para impedir
os disparos acidentais aquando da mudança de posição de
trabalho.
MODO DE ACCIONAMENTO EM SEQUÊNCIA
No modo de accionamento em sequência, o utilizador
dever usar a ferramenta contra a peça com o apalpador
rebaixado antes de carregar no gatilho. Para colocar
mais fixadores solte o gatilho e afaste a ferramenta da
peça antes de repetir as fases acima mencionadas.
Desta maneira torna-se mais fácil colocar o fixador,
por exemplo, em armações e caixas. O modo de
accionamento em sequência permite colocar o fixador
da maneira certa sem riscos de colocar outro por
causa do recuo conforme acima explicado, como pode
acontecer no Modo de Accionamento por Contacto (a
seguir). O modo de accionamento em sequência oferece
uma vantagem do ponto de vista da segurança pois
torna possível colocar um fixador no caso da ferramenta
entrar em contacto com a peça – ou outro objecto
qualquer – enquanto o utilizador estiver a carregar no
gatilho.
MODO DE ACCIONAMENTO POR CONTACTO
O normal procedimento operativo para as ferramentas
de "Modo de Accionamento por Contacto" é o seguinte.
O operador, acciona o apalpador enquanto mantém
o gatilho premido, disparando portanto um fixador
cada vez que há um contacto com a peça permite um
posicionamento rápido do fixador para aplicações
variadas, tais como revestimentos, impermeabilizações
pontes e montagem de paletas. Todas as ferramentas
pneumáticas podem recuar após a introdução dos
fixadores destravando o apalpador de segurança. Ao
entrar por acaso em contacto com a superfície da
peça com o gatilho ainda carregado (o dedo segura
no gatilho), um segundo fixador não desejado pode ser
disparado.
