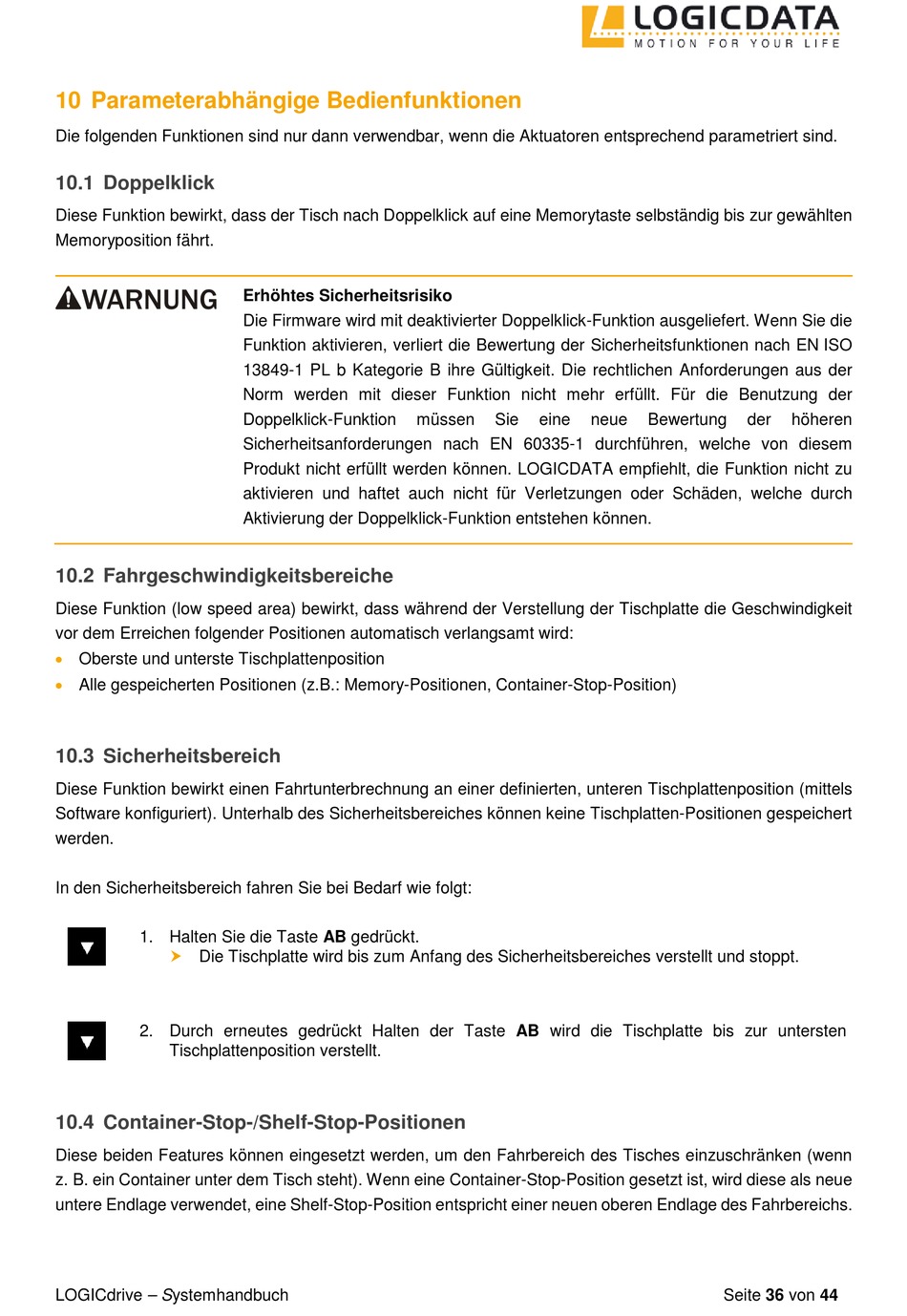

10 Parameterabhängige Bedienfunktionen
Die folgenden Funktionen sind nur dann verwendbar, wenn die Aktuatoren entsprechend parametriert sind.

10.1 Doppelklick

Diese Funktion bewirkt, dass der Tisch nach Doppelklick auf eine Memorytaste selbständig bis zur gewählten
Memoryposition fährt.

10.2 Fahrgeschwindigkeitsbereiche

Diese Funktion (low speed area) bewirkt, dass während der Verstellung der Tischplatte die Geschwindigkeit
vor dem Erreichen folgender Positionen automatisch verlangsamt wird:
•
Oberste und unterste Tischplattenposition
•
Alle gespeicherten Positionen (z.B.: Memory-Positionen, Container-Stop-Position)

10.3 Sicherheitsbereich

Diese Funktion bewirkt einen Fahrtunterbrechnung an einer definierten, unteren Tischplattenposition (mittels
Software konfiguriert). Unterhalb des Sicherheitsbereiches können keine Tischplatten-Positionen gespeichert
werden.
In den Sicherheitsbereich fahren Sie bei Bedarf wie folgt:
1. Halten Sie die Taste AB gedrückt.

Die Tischplatte wird bis zum Anfang des Sicherheitsbereiches verstellt und stoppt.
2. Durch erneutes gedrückt Halten der Taste AB wird die Tischplatte bis zur untersten
Tischplattenposition verstellt.

10.4 Container-Stop-/Shelf-Stop-Positionen

Diese beiden Features können eingesetzt werden, um den Fahrbereich des Tisches einzuschränken (wenn
z. B. ein Container unter dem Tisch steht). Wenn eine Container-Stop-Position gesetzt ist, wird diese als neue
untere Endlage verwendet, eine Shelf-Stop-Position entspricht einer neuen oberen Endlage des Fahrbereichs.
LOGICdrive – Systemhandbuch
Erhöhtes Sicherheitsrisiko
Die Firmware wird mit deaktivierter Doppelklick-Funktion ausgeliefert. Wenn Sie die
Funktion aktivieren, verliert die Bewertung der Sicherheitsfunktionen nach EN ISO
13849-1 PL b Kategorie B ihre Gültigkeit. Die rechtlichen Anforderungen aus der
Norm werden mit dieser Funktion nicht mehr erfüllt. Für die Benutzung der
Doppelklick-Funktion
Sicherheitsanforderungen nach EN 60335-1 durchführen, welche von diesem
Produkt nicht erfüllt werden können. LOGICDATA empfiehlt, die Funktion nicht zu
aktivieren und haftet auch nicht für Verletzungen oder Schäden, welche durch
Aktivierung der Doppelklick-Funktion entstehen können.
müssen Sie eine neue Bewertung der
Seite 36 von 44
