8.4 Multi-Power-Supply

Multi-Power-Supply ist eine Konfiguration, bei welcher ein Tischsystem von zwei Netzteilen versorgt wird.
Jedes Netzteil versorgt seine Aktuatorengruppe unabhängig von der anderen Gruppe. Eine Aktuatorengruppe
besteht aus ein bis drei Aktuatoren. Das Sync-Kabel verbindet die Busleitungen der Gruppe.
Durch diese Konfiguration können besonders schwere oder große Tische ohne Leistungsverringerung
betrieben werden.

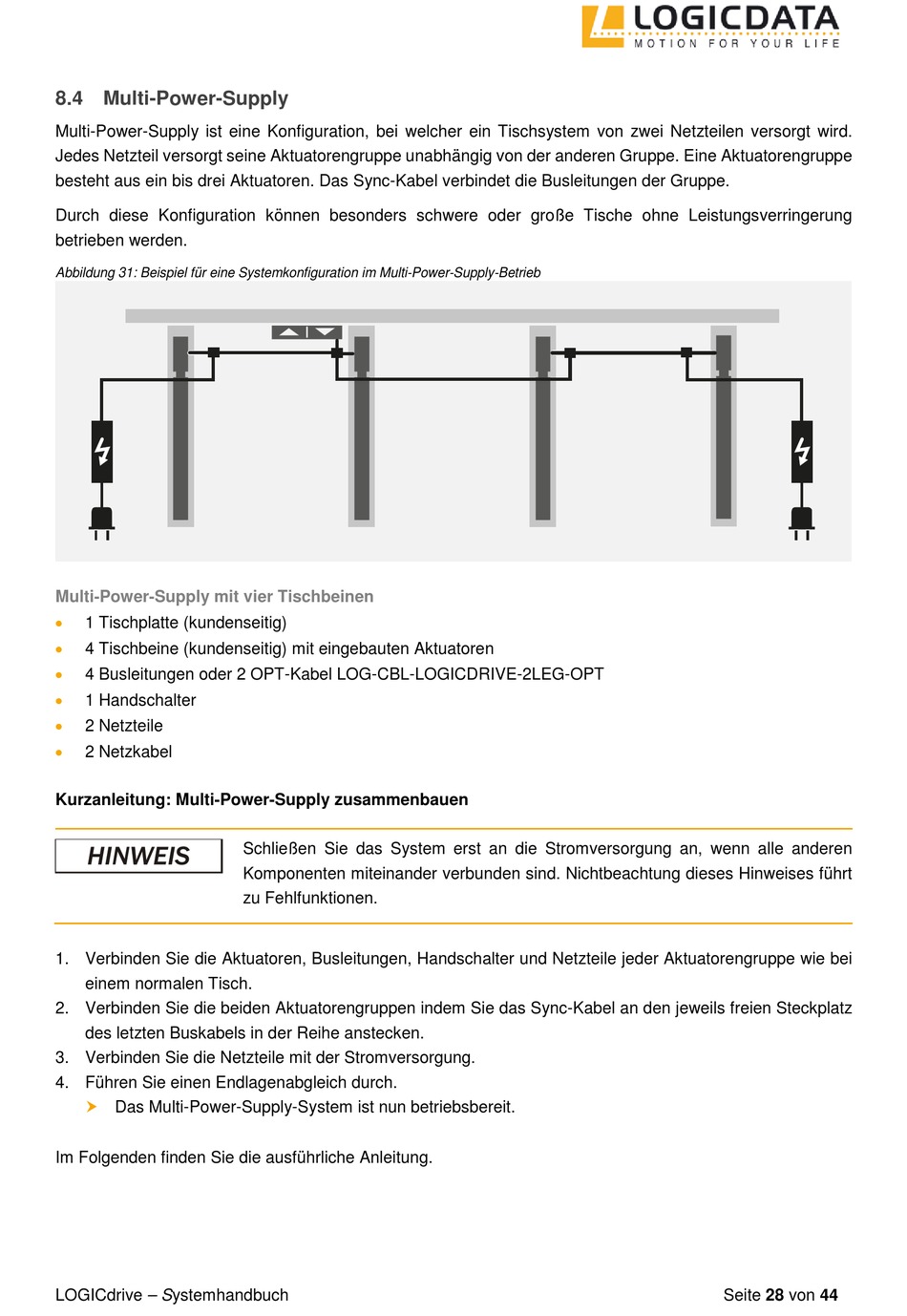

Abbildung 31: Beispiel für eine Systemkonfiguration im Multi-Power-Supply-Betrieb
Multi-Power-Supply mit vier Tischbeinen
•
1 Tischplatte (kundenseitig)
•
4 Tischbeine (kundenseitig) mit eingebauten Aktuatoren
•
4 Busleitungen oder 2 OPT-Kabel LOG-CBL-LOGICDRIVE-2LEG-OPT
•
1 Handschalter
•
2 Netzteile
•
2 Netzkabel
Kurzanleitung: Multi-Power-Supply zusammenbauen
1. Verbinden Sie die Aktuatoren, Busleitungen, Handschalter und Netzteile jeder Aktuatorengruppe wie bei
einem normalen Tisch.
2. Verbinden Sie die beiden Aktuatorengruppen indem Sie das Sync-Kabel an den jeweils freien Steckplatz
des letzten Buskabels in der Reihe anstecken.
3. Verbinden Sie die Netzteile mit der Stromversorgung.
4. Führen Sie einen Endlagenabgleich durch.

Das Multi-Power-Supply-System ist nun betriebsbereit.
Im Folgenden finden Sie die ausführliche Anleitung.
LOGICdrive – Systemhandbuch
Schließen Sie das System erst an die Stromversorgung an, wenn alle anderen
Komponenten miteinander verbunden sind. Nichtbeachtung dieses Hinweises führt
zu Fehlfunktionen.
