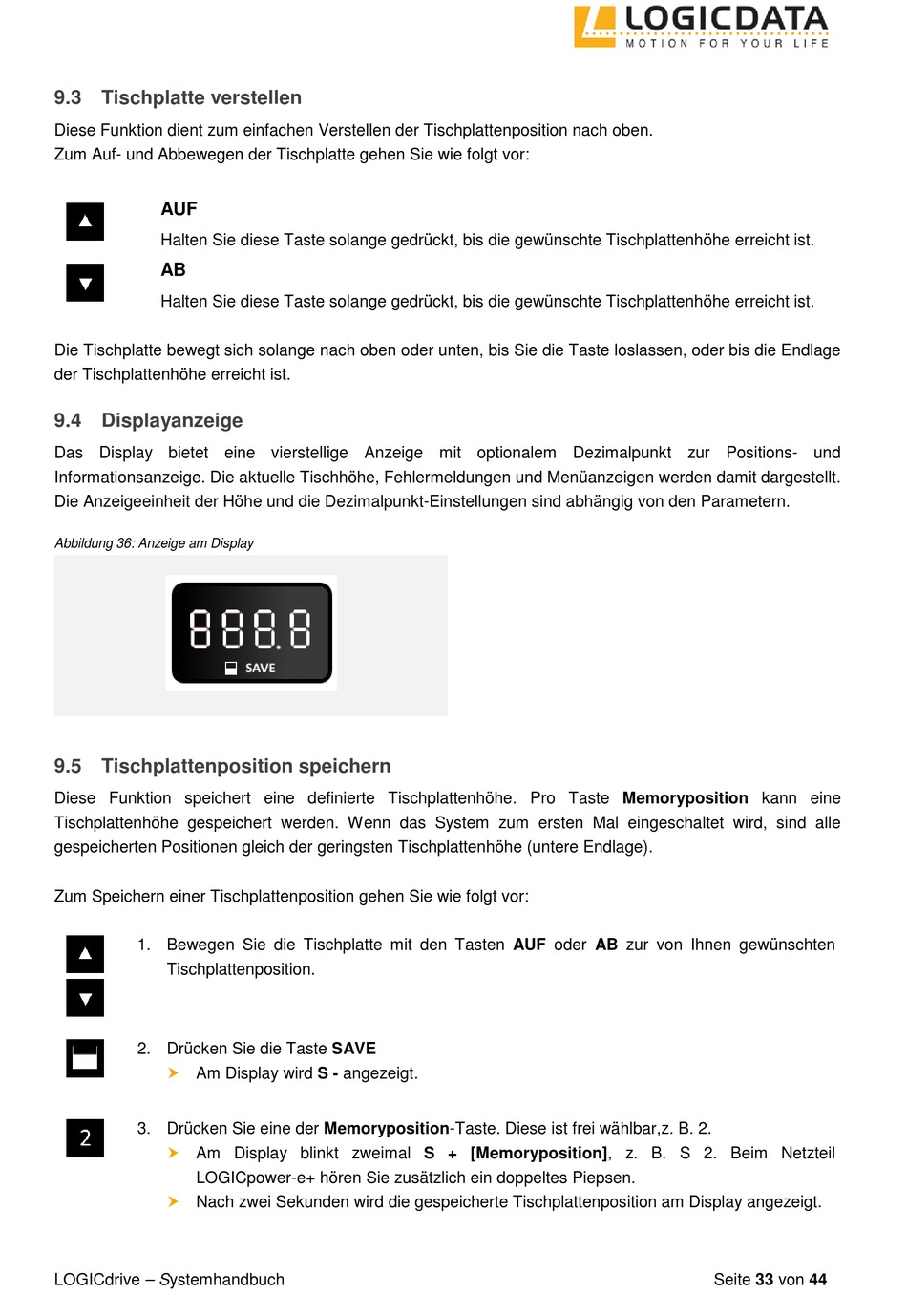

9.3 Tischplatte verstellen

Diese Funktion dient zum einfachen Verstellen der Tischplattenposition nach oben.
Zum Auf- und Abbewegen der Tischplatte gehen Sie wie folgt vor:
AUF
Halten Sie diese Taste solange gedrückt, bis die gewünschte Tischplattenhöhe erreicht ist.
AB
Halten Sie diese Taste solange gedrückt, bis die gewünschte Tischplattenhöhe erreicht ist.
Die Tischplatte bewegt sich solange nach oben oder unten, bis Sie die Taste loslassen, oder bis die Endlage
der Tischplattenhöhe erreicht ist.

9.4 Displayanzeige

Das Display bietet eine vierstellige Anzeige mit optionalem Dezimalpunkt zur Positions- und
Informationsanzeige. Die aktuelle Tischhöhe, Fehlermeldungen und Menüanzeigen werden damit dargestellt.
Die Anzeigeeinheit der Höhe und die Dezimalpunkt-Einstellungen sind abhängig von den Parametern.
Abbildung 36: Anzeige am Display

9.5 Tischplattenposition speichern

Diese Funktion speichert eine definierte Tischplattenhöhe. Pro Taste Memoryposition kann eine
Tischplattenhöhe gespeichert werden. Wenn das System zum ersten Mal eingeschaltet wird, sind alle
gespeicherten Positionen gleich der geringsten Tischplattenhöhe (untere Endlage).
Zum Speichern einer Tischplattenposition gehen Sie wie folgt vor:
1. Bewegen Sie die Tischplatte mit den Tasten AUF oder AB zur von Ihnen gewünschten
Tischplattenposition.
2. Drücken Sie die Taste SAVE

Am Display wird S - angezeigt.
3. Drücken Sie eine der Memoryposition-Taste. Diese ist frei wählbar,z. B. 2.

Am Display blinkt zweimal S + [Memoryposition], z. B. S 2. Beim Netzteil
LOGICpower-e+ hören Sie zusätzlich ein doppeltes Piepsen.

Nach zwei Sekunden wird die gespeicherte Tischplattenposition am Display angezeigt.
LOGICdrive – Systemhandbuch Seite 33 von 44
