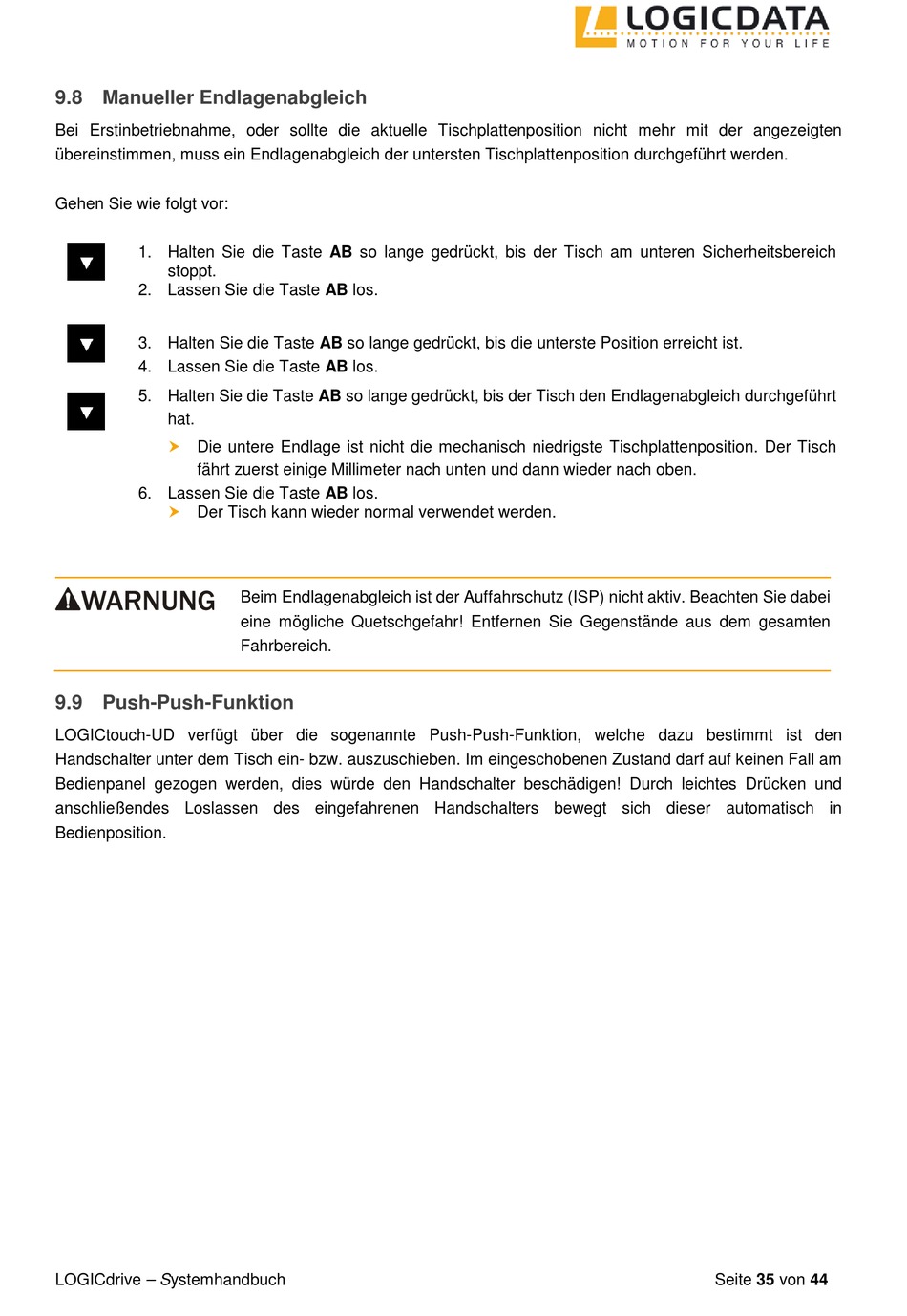

9.8 Manueller Endlagenabgleich

Bei Erstinbetriebnahme, oder sollte die aktuelle Tischplattenposition nicht mehr mit der angezeigten
übereinstimmen, muss ein Endlagenabgleich der untersten Tischplattenposition durchgeführt werden.
Gehen Sie wie folgt vor:
1. Halten Sie die Taste AB so lange gedrückt, bis der Tisch am unteren Sicherheitsbereich
stoppt.
2. Lassen Sie die Taste AB los.
3. Halten Sie die Taste AB so lange gedrückt, bis die unterste Position erreicht ist.
4. Lassen Sie die Taste AB los.
5. Halten Sie die Taste AB so lange gedrückt, bis der Tisch den Endlagenabgleich durchgeführt
hat.

Die untere Endlage ist nicht die mechanisch niedrigste Tischplattenposition. Der Tisch
fährt zuerst einige Millimeter nach unten und dann wieder nach oben.
6. Lassen Sie die Taste AB los.

Der Tisch kann wieder normal verwendet werden.

9.9 Push-Push-Funktion

LOGICtouch-UD verfügt über die sogenannte Push-Push-Funktion, welche dazu bestimmt ist den
Handschalter unter dem Tisch ein- bzw. auszuschieben. Im eingeschobenen Zustand darf auf keinen Fall am
Bedienpanel gezogen werden, dies würde den Handschalter beschädigen! Durch leichtes Drücken und
anschließendes Loslassen des eingefahrenen Handschalters bewegt sich dieser automatisch in
Bedienposition.
LOGICdrive – Systemhandbuch
Beim Endlagenabgleich ist der Auffahrschutz (ISP) nicht aktiv. Beachten Sie dabei
eine mögliche Quetschgefahr! Entfernen Sie Gegenstände aus dem gesamten
Fahrbereich.
