Multi-Power-Supply zusammenbauen
Verbinden Sie zunächst die Produkte jeder Aktuatorengruppe:
1. Verbinden Sie jeden der Aktuatorstecker mit dem Anschluss MOT an je einer Busleitung.
2. Verbinden Sie den Stecker einer Busleitung mit dem Anschluss BUS der anderen Busleitung.
3. Verbinden Sie den Handschalter mit dem Anschluss HS an der gewünschten Busleitung.

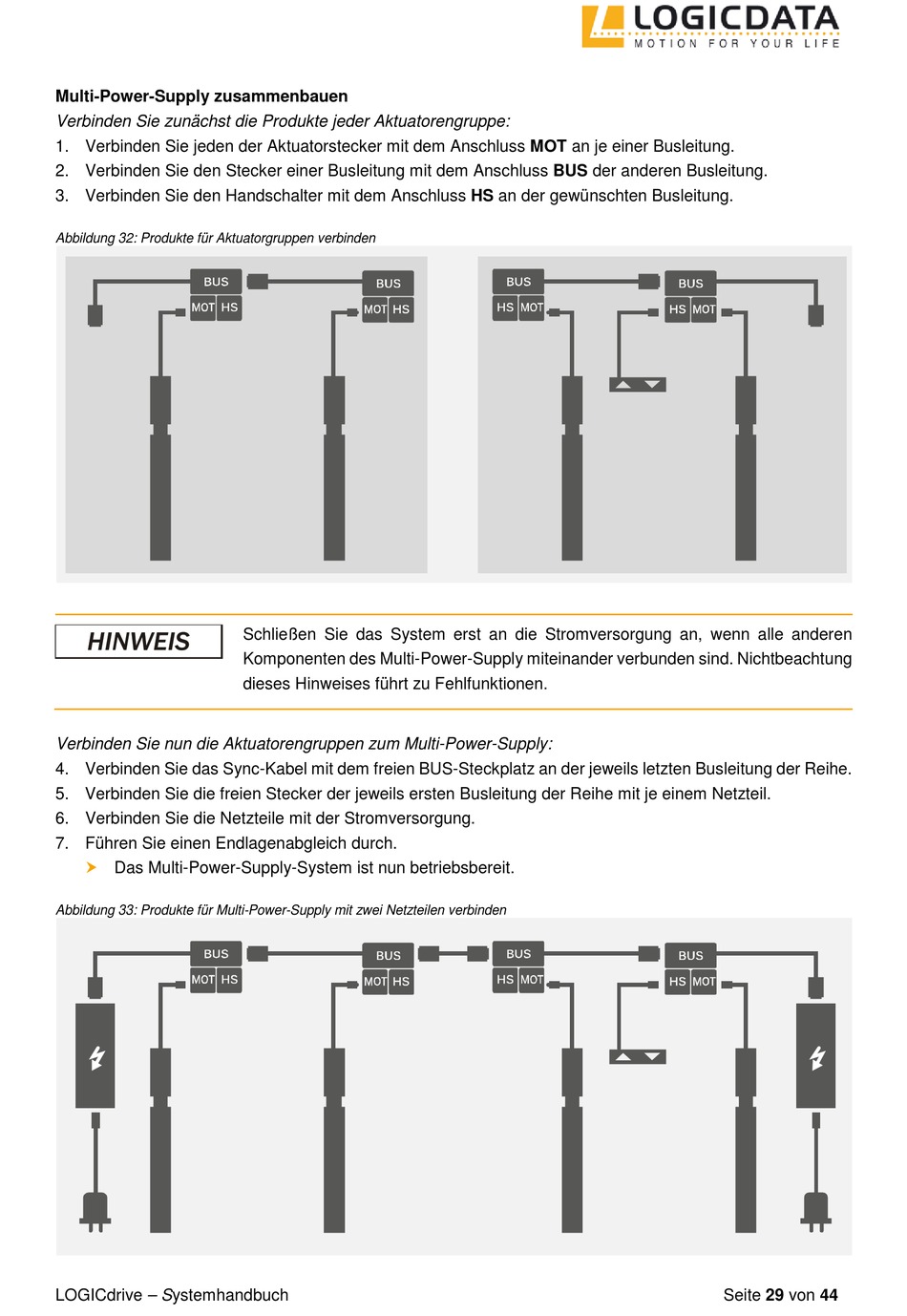

Abbildung 32: Produkte für Aktuatorgruppen verbinden
Verbinden Sie nun die Aktuatorengruppen zum Multi-Power-Supply:
4. Verbinden Sie das Sync-Kabel mit dem freien BUS-Steckplatz an der jeweils letzten Busleitung der Reihe.
5. Verbinden Sie die freien Stecker der jeweils ersten Busleitung der Reihe mit je einem Netzteil.
6. Verbinden Sie die Netzteile mit der Stromversorgung.
7. Führen Sie einen Endlagenabgleich durch.

Das Multi-Power-Supply-System ist nun betriebsbereit.
Abbildung 33: Produkte für Multi-Power-Supply mit zwei Netzteilen verbinden
LOGICdrive – Systemhandbuch
Schließen Sie das System erst an die Stromversorgung an, wenn alle anderen
Komponenten des Multi-Power-Supply miteinander verbunden sind. Nichtbeachtung
dieses Hinweises führt zu Fehlfunktionen.
