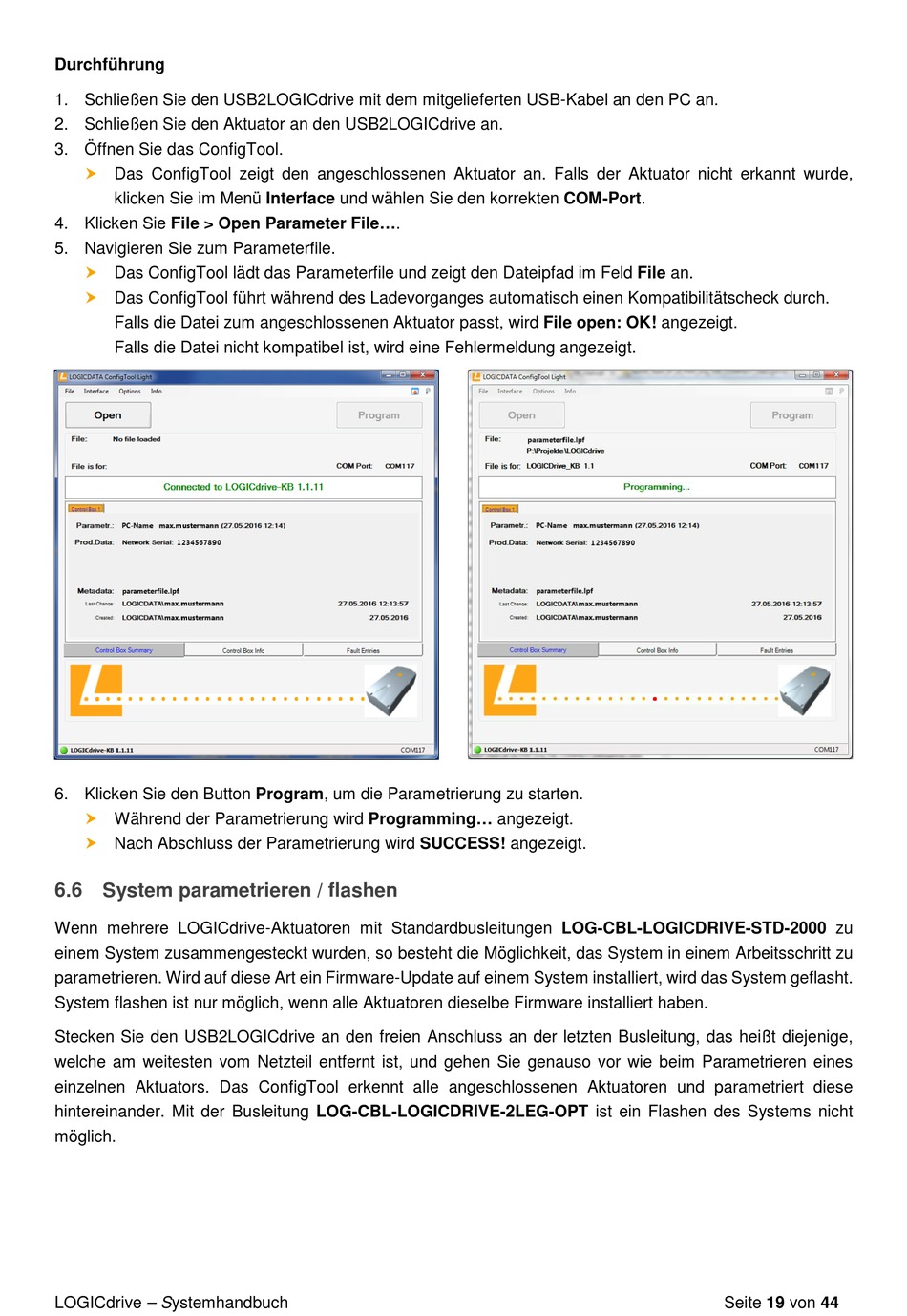

System Parametrieren / Flashen - Logicdata Logicdrive Systemhandbuch

Durchführung
1. Schließen Sie den USB2LOGICdrive mit dem mitgelieferten USB-Kabel an den PC an.
2. Schließen Sie den Aktuator an den USB2LOGICdrive an.
3. Öffnen Sie das ConfigTool.

Das ConfigTool zeigt den angeschlossenen Aktuator an. Falls der Aktuator nicht erkannt wurde,
klicken Sie im Menü Interface und wählen Sie den korrekten COM-Port.
4. Klicken Sie File > Open Parameter File....
5. Navigieren Sie zum Parameterfile.

Das ConfigTool lädt das Parameterfile und zeigt den Dateipfad im Feld File an.

Das ConfigTool führt während des Ladevorganges automatisch einen Kompatibilitätscheck durch.
Falls die Datei zum angeschlossenen Aktuator passt, wird File open: OK! angezeigt.
Falls die Datei nicht kompatibel ist, wird eine Fehlermeldung angezeigt.
6. Klicken Sie den Button Program, um die Parametrierung zu starten.

Während der Parametrierung wird Programming... angezeigt.

Nach Abschluss der Parametrierung wird SUCCESS! angezeigt.

6.6 System parametrieren / flashen

Wenn mehrere LOGICdrive-Aktuatoren mit Standardbusleitungen LOG-CBL-LOGICDRIVE-STD-2000 zu
einem System zusammengesteckt wurden, so besteht die Möglichkeit, das System in einem Arbeitsschritt zu
parametrieren. Wird auf diese Art ein Firmware-Update auf einem System installiert, wird das System geflasht.
System flashen ist nur möglich, wenn alle Aktuatoren dieselbe Firmware installiert haben.
Stecken Sie den USB2LOGICdrive an den freien Anschluss an der letzten Busleitung, das heißt diejenige,
welche am weitesten vom Netzteil entfernt ist, und gehen Sie genauso vor wie beim Parametrieren eines
einzelnen Aktuators. Das ConfigTool erkennt alle angeschlossenen Aktuatoren und parametriert diese
hintereinander. Mit der Busleitung LOG-CBL-LOGICDRIVE-2LEG-OPT ist ein Flashen des Systems nicht
möglich.
LOGICdrive – Systemhandbuch Seite 19 von 44
