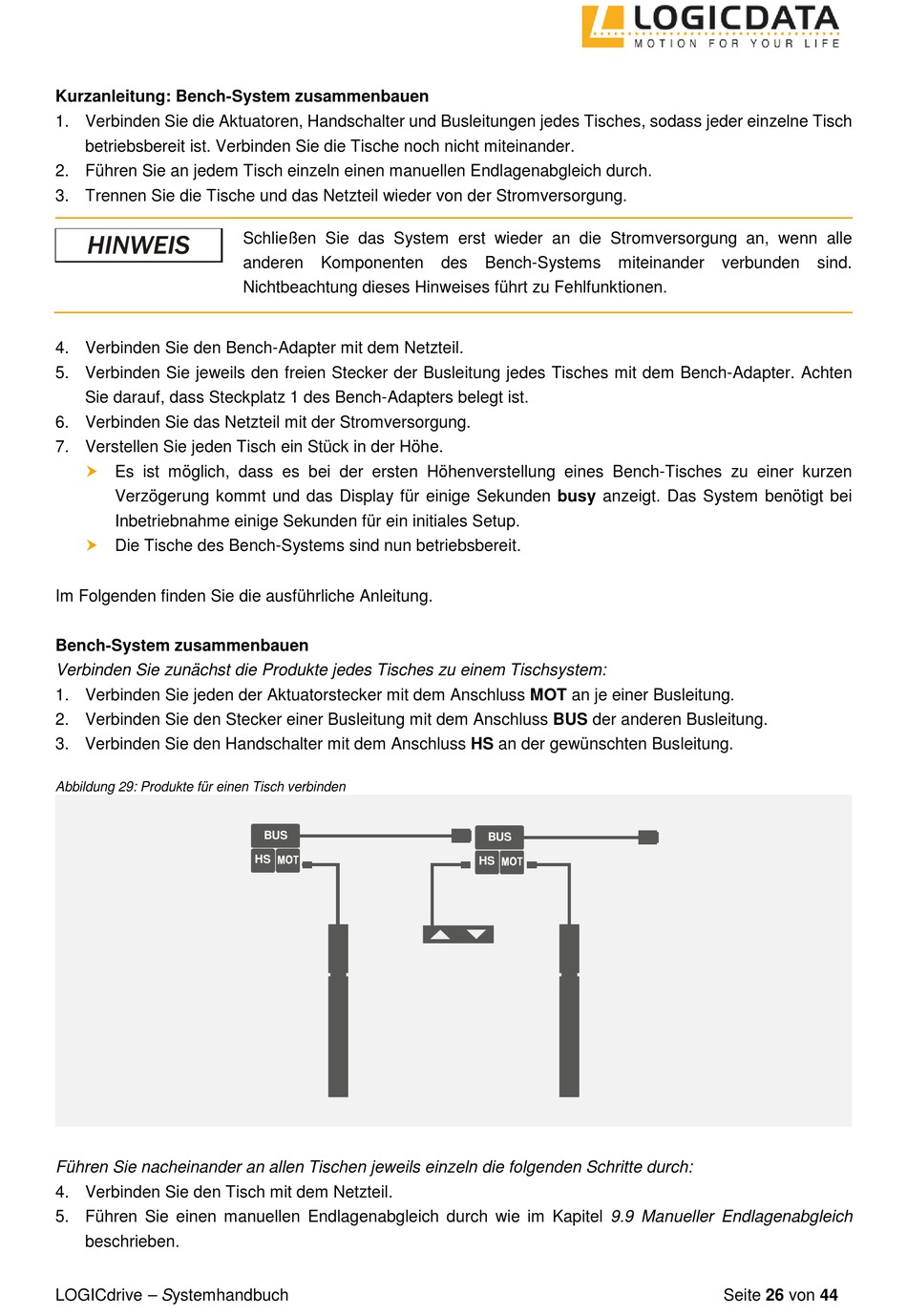

LOGICDATA LOGICdrive Systemhandbuch Seite 26

Kurzanleitung: Bench-System zusammenbauen
1. Verbinden Sie die Aktuatoren, Handschalter und Busleitungen jedes Tisches, sodass jeder einzelne Tisch
betriebsbereit ist. Verbinden Sie die Tische noch nicht miteinander.
2. Führen Sie an jedem Tisch einzeln einen manuellen Endlagenabgleich durch.
3. Trennen Sie die Tische und das Netzteil wieder von der Stromversorgung.
4. Verbinden Sie den Bench-Adapter mit dem Netzteil.
5. Verbinden Sie jeweils den freien Stecker der Busleitung jedes Tisches mit dem Bench-Adapter. Achten
Sie darauf, dass Steckplatz 1 des Bench-Adapters belegt ist.
6. Verbinden Sie das Netzteil mit der Stromversorgung.
7. Verstellen Sie jeden Tisch ein Stück in der Höhe.

Es ist möglich, dass es bei der ersten Höhenverstellung eines Bench-Tisches zu einer kurzen
Verzögerung kommt und das Display für einige Sekunden busy anzeigt. Das System benötigt bei
Inbetriebnahme einige Sekunden für ein initiales Setup.

Die Tische des Bench-Systems sind nun betriebsbereit.
Im Folgenden finden Sie die ausführliche Anleitung.
Bench-System zusammenbauen
Verbinden Sie zunächst die Produkte jedes Tisches zu einem Tischsystem:
1. Verbinden Sie jeden der Aktuatorstecker mit dem Anschluss MOT an je einer Busleitung.
2. Verbinden Sie den Stecker einer Busleitung mit dem Anschluss BUS der anderen Busleitung.
3. Verbinden Sie den Handschalter mit dem Anschluss HS an der gewünschten Busleitung.
Abbildung 29: Produkte für einen Tisch verbinden
Führen Sie nacheinander an allen Tischen jeweils einzeln die folgenden Schritte durch:
4. Verbinden Sie den Tisch mit dem Netzteil.
5. Führen Sie einen manuellen Endlagenabgleich durch wie im Kapitel 9.9 Manueller Endlagenabgleich
beschrieben.
LOGICdrive – Systemhandbuch
Schließen Sie das System erst wieder an die Stromversorgung an, wenn alle
anderen Komponenten
Nichtbeachtung dieses Hinweises führt zu Fehlfunktionen.
BUS
HS
des Bench-Systems miteinander
BUS
HS
verbunden sind.
