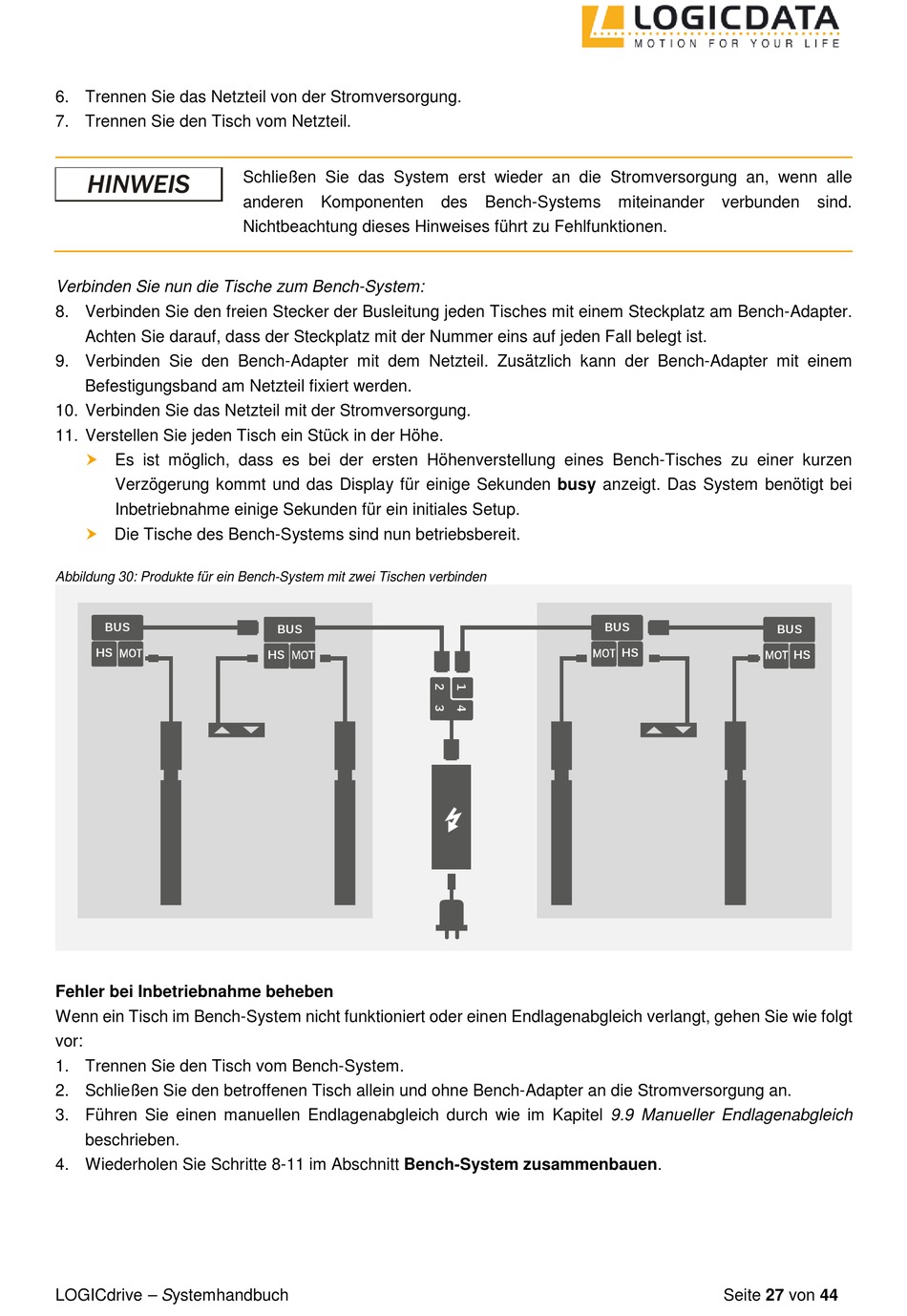

LOGICDATA LOGICdrive Systemhandbuch Seite 27

6. Trennen Sie das Netzteil von der Stromversorgung.
7. Trennen Sie den Tisch vom Netzteil.
Verbinden Sie nun die Tische zum Bench-System:
8. Verbinden Sie den freien Stecker der Busleitung jeden Tisches mit einem Steckplatz am Bench-Adapter.
Achten Sie darauf, dass der Steckplatz mit der Nummer eins auf jeden Fall belegt ist.
9. Verbinden Sie den Bench-Adapter mit dem Netzteil. Zusätzlich kann der Bench-Adapter mit einem
Befestigungsband am Netzteil fixiert werden.
10. Verbinden Sie das Netzteil mit der Stromversorgung.
11. Verstellen Sie jeden Tisch ein Stück in der Höhe.

Es ist möglich, dass es bei der ersten Höhenverstellung eines Bench-Tisches zu einer kurzen
Verzögerung kommt und das Display für einige Sekunden busy anzeigt. Das System benötigt bei
Inbetriebnahme einige Sekunden für ein initiales Setup.

Die Tische des Bench-Systems sind nun betriebsbereit.
Abbildung 30: Produkte für ein Bench-System mit zwei Tischen verbinden
BUS
HS
Fehler bei Inbetriebnahme beheben
Wenn ein Tisch im Bench-System nicht funktioniert oder einen Endlagenabgleich verlangt, gehen Sie wie folgt
vor:
1. Trennen Sie den Tisch vom Bench-System.
2. Schließen Sie den betroffenen Tisch allein und ohne Bench-Adapter an die Stromversorgung an.
3. Führen Sie einen manuellen Endlagenabgleich durch wie im Kapitel 9.9 Manueller Endlagenabgleich
beschrieben.
4. Wiederholen Sie Schritte 8-11 im Abschnitt Bench-System zusammenbauen.
LOGICdrive – Systemhandbuch
Schließen Sie das System erst wieder an die Stromversorgung an, wenn alle
anderen Komponenten
Nichtbeachtung dieses Hinweises führt zu Fehlfunktionen.
BUS
HS
des Bench-Systems miteinander
BUS
verbunden
BUS
HS
Seite 27 von 44
sind.
HS
