System mit zwei Tischbeinen
•
1 Tischplatte (kundenseitig)
•
2 Tischbeine (kundenseitig) mit eingebauten Aktuatoren
•
2 Busleitungen oder 1 OPT-Kabel LOG-CBL-LOGICDRIVE-2LEG-OPT
•
1 Handschalter
•
1 Netzteil
•
1 Netzkabel
Abbildung 26: Systemkonfigurationen mit zwei Tischbeinen

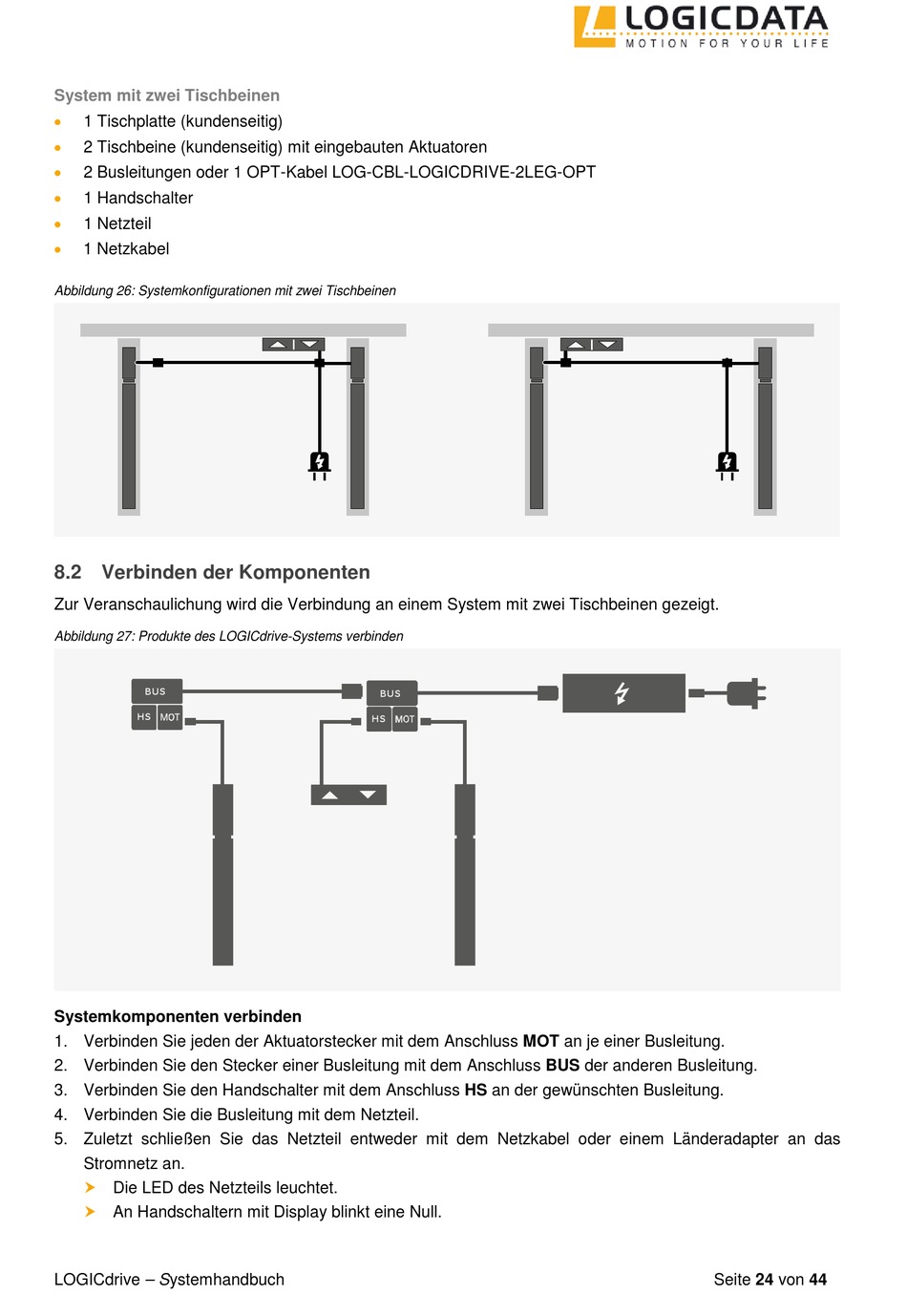

8.2 Verbinden der Komponenten

Zur Veranschaulichung wird die Verbindung an einem System mit zwei Tischbeinen gezeigt.
Abbildung 27: Produkte des LOGICdrive-Systems verbinden
BUS
HS
Systemkomponenten verbinden
1. Verbinden Sie jeden der Aktuatorstecker mit dem Anschluss MOT an je einer Busleitung.
2. Verbinden Sie den Stecker einer Busleitung mit dem Anschluss BUS der anderen Busleitung.
3. Verbinden Sie den Handschalter mit dem Anschluss HS an der gewünschten Busleitung.
4. Verbinden Sie die Busleitung mit dem Netzteil.
5. Zuletzt schließen Sie das Netzteil entweder mit dem Netzkabel oder einem Länderadapter an das
Stromnetz an.

Die LED des Netzteils leuchtet.

An Handschaltern mit Display blinkt eine Null.
LOGICdrive – Systemhandbuch
BUS
HS
Seite 24 von 44
