INSTALACE
Technické údaje
1 Odpor protikorozní ochrany (390 Ω)
6 topných těles
1
1 Odpor protikorozní ochrany (390 Ω)
f Připojte topné těleso přes odpor protikorozní ochrany se
zásobníkem.
Odpor protikorozní ochrany slouží k vyrovnávání potenciálů a za-
braňuje korozi vyvolanou na topných tělesech elektrickým prou-
dem.
1
2
3
1 Ochranné trubky
2 Topná tělesa
3 Deska příruby

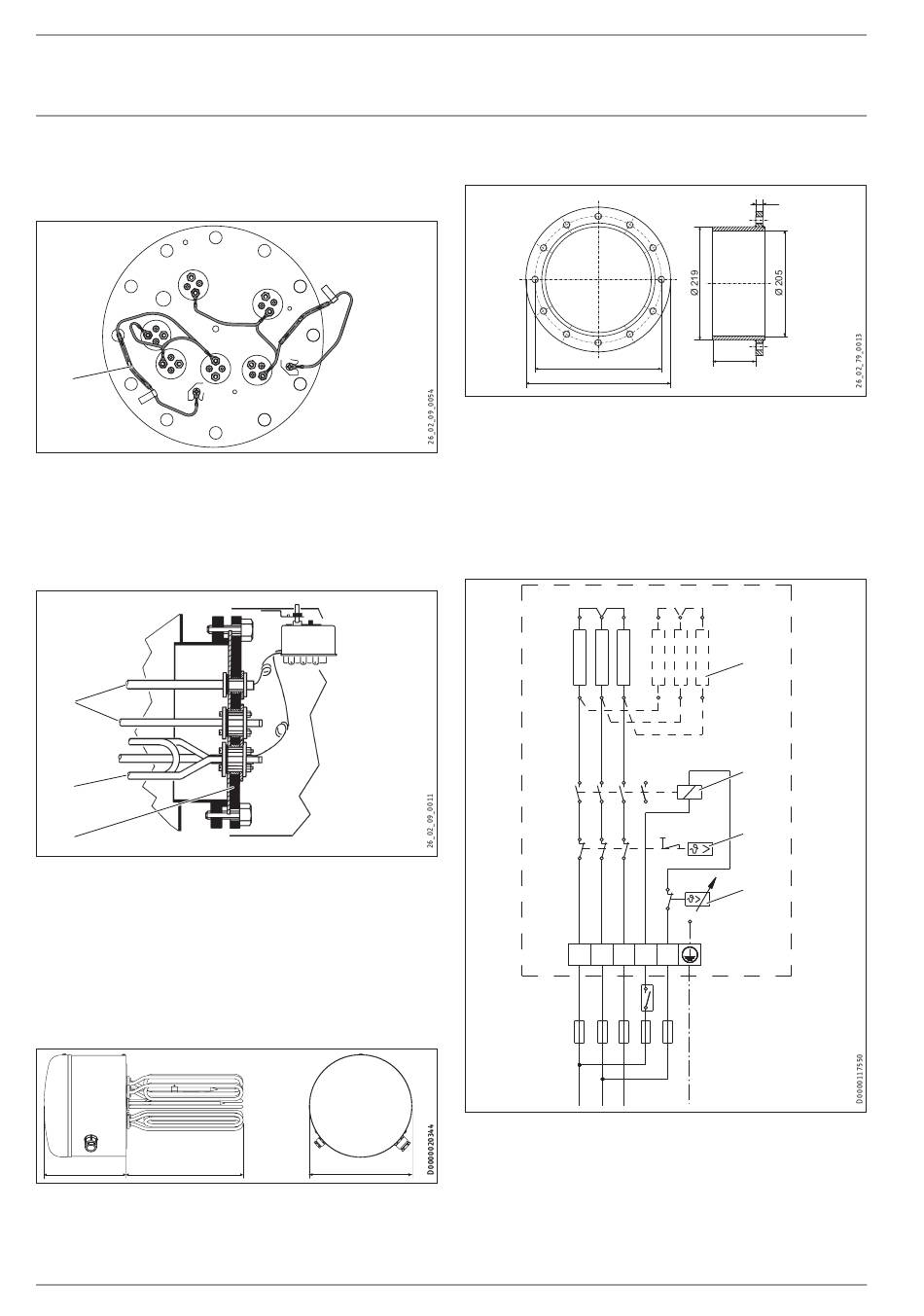

14. Technické údaje
14.1 Rozměry, hloubka ponoru a přípojky
FCR 28
225
325
82
| FCR 28
Protilehlá příruba FCR 28
14.2 Schémata elektrického zapojení a přípojky
14.2.1 Jednookruhový provoz
FCR 28/120 E, objednací číslo 000694
FCR 28/180 E, objednací číslo 000695
6, 9, 12, 18 kW, 3/PE ~ 400 V
1 Topné těleso
příkon 6 kW: 3 x 2 kW
příkon 9 kW: 3 x 3 kW
280
příkon 12 kW: 6 x 2 kW
příkon 18 kW: 6 x 3 kW
2 Stykač
3 Bezpečnostní omezovač teploty
4 Regulátory teploty
83
245
280
1
2
3
4
L2
L3
4
5
L1
www.stiebel-eltron.com
14
