INSTALLATION
Inbetriebnahme
9.1
Elektroanschluss
WARNUNG Stromschlag
Führen Sie alle elektrischen Anschluss- und Installati-
onsarbeiten nach Vorschrift aus.
WARNUNG Stromschlag
Der Anschluss an das Stromnetz ist nur als fester An-
schluss mit einer fest verlegten elektrischen Leitung
möglich. Das Gerät muss über eine Trenn strecke von
mindestens 3 mm allpolig vom Netzanschluss getrennt
werden können.
WARNUNG Stromschlag
Achten Sie darauf, dass das Gerät an den Schutzleiter
angeschlossen ist.
Sachschaden
Installieren Sie eine Fehlerstrom-Schutzeinrichtung
(RCD).
Sachschaden
!
Beachten Sie das Typenschild. Die angegebene Spannung
muss mit der Netzspannung übereinstimmen.
Sachschaden
!
Schalten Sie das Gerät vor der Befüllung nicht elektrisch
ein.
f Entfernen Sie die drei Schrauben am Schaltraumdeckel.
f Nehmen Sie den Schaltraumdeckel ab.
f Wählen Sie einen der Leistung des Gerätes entsprechenden
Leitungsquerschnitt.
f Bereiten Sie die elektrische Anschlussleitung vor.
f Beachten Sie dabei, dass der Schutzleiter länger sein muss
als die übrigen Leiter.
f Führen Sie die elektrische Anschlussleitung durch die Ka-
beldurchführung in den Schaltraum ein. Die Verschraubung
PG21 für Kabeldurchmesser bis 18 mm ist vormontiert.
f Für Kabeldurchmesser größer als 18 mm tauschen Sie zuerst
die Verschraubung PG21 durch die beiliegende Verschrau-
bung PG29.
www.stiebel-eltron.com

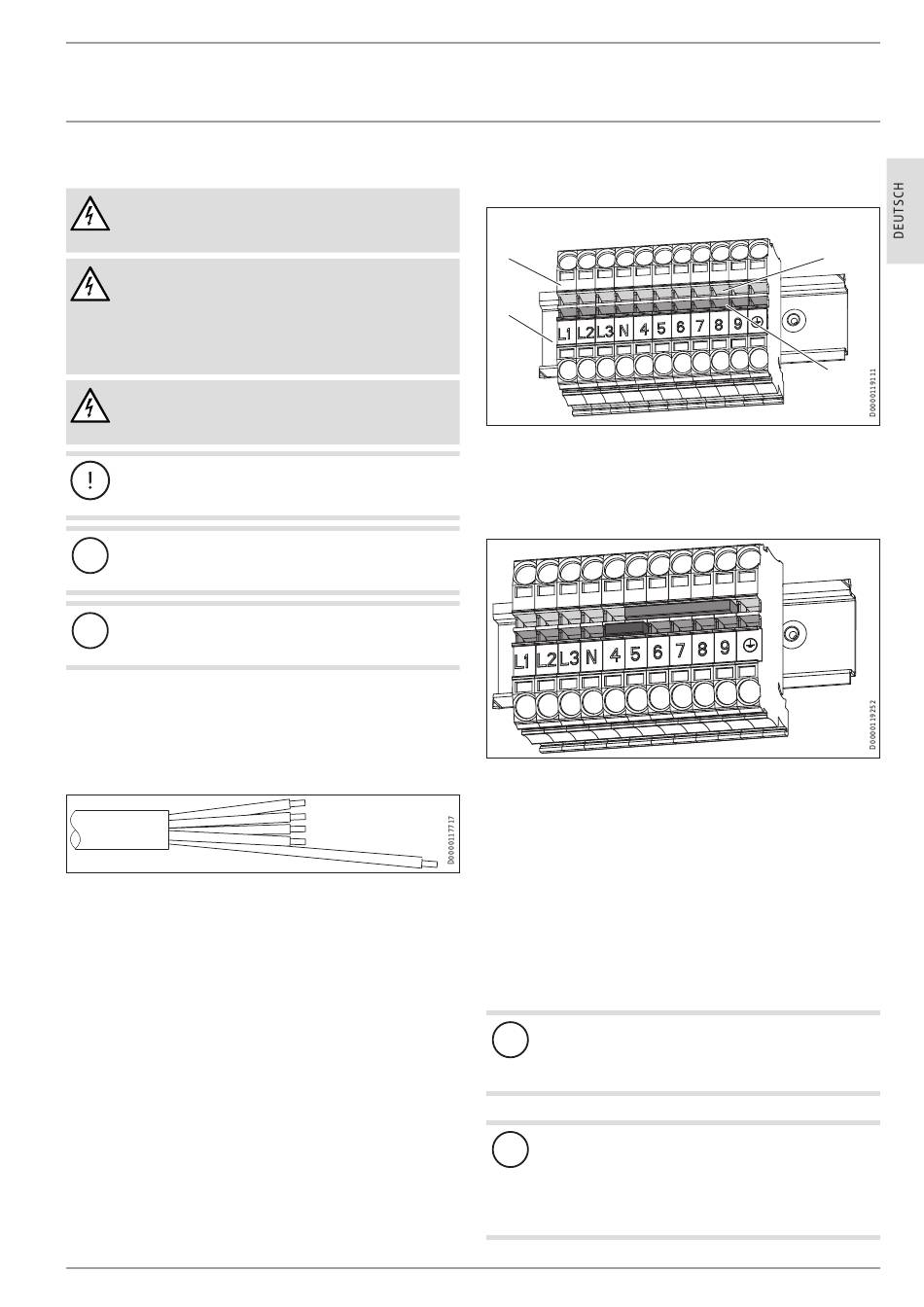

f Schließen Sie die gewünschte Leistung entsprechend der
Elektroschaltpläne an die Reihenklemme im Gerät an.
1
2
1 Reihenklemme
2 Hutschiene
3 obere Klemmreihe
4 untere Klemmreihe
Beispiel mit 2 Klemmbrücken:
f Informationen zu den Anschlussmöglichkeiten finden Sie
im Kapitel „Technische Daten / Elektroschaltpläne und
Anschlüsse")
f Montieren und verschrauben Sie den Schaltraumdeckel.
f Gerätetyp mit Zweikreis-Betrieb: Markieren Sie auf dem Ty-
penschild mit einem Kugelschreiber die gewählte Anschluss-
leistung und Anschlussspannung.
10. Inbetriebnahme
10.1 Erstinbetriebnahme
f Füllen Sie die Anlage mit Wasser.
Sachschaden
!
Bei Trockengang wird der Temperaturregler zerstört und
muss ausgetauscht werden. Der Sicherheitstemperatur-
regler muss zurückgestellt werden.
Sachschaden
!
Ist im gleichen Behälter ein Wärmeübertrager eingebaut,
müssen Sie die maximale Temperatur dieses Gerätes auf
die maximale Temperatur des Heizflansches begrenzen.
Hierdurch verhindern Sie, dass der Temperaturbegrenzer
des Heizflansches anspricht.
3
4
FCR 28 |
7
