INSTALLATION
Technische Daten

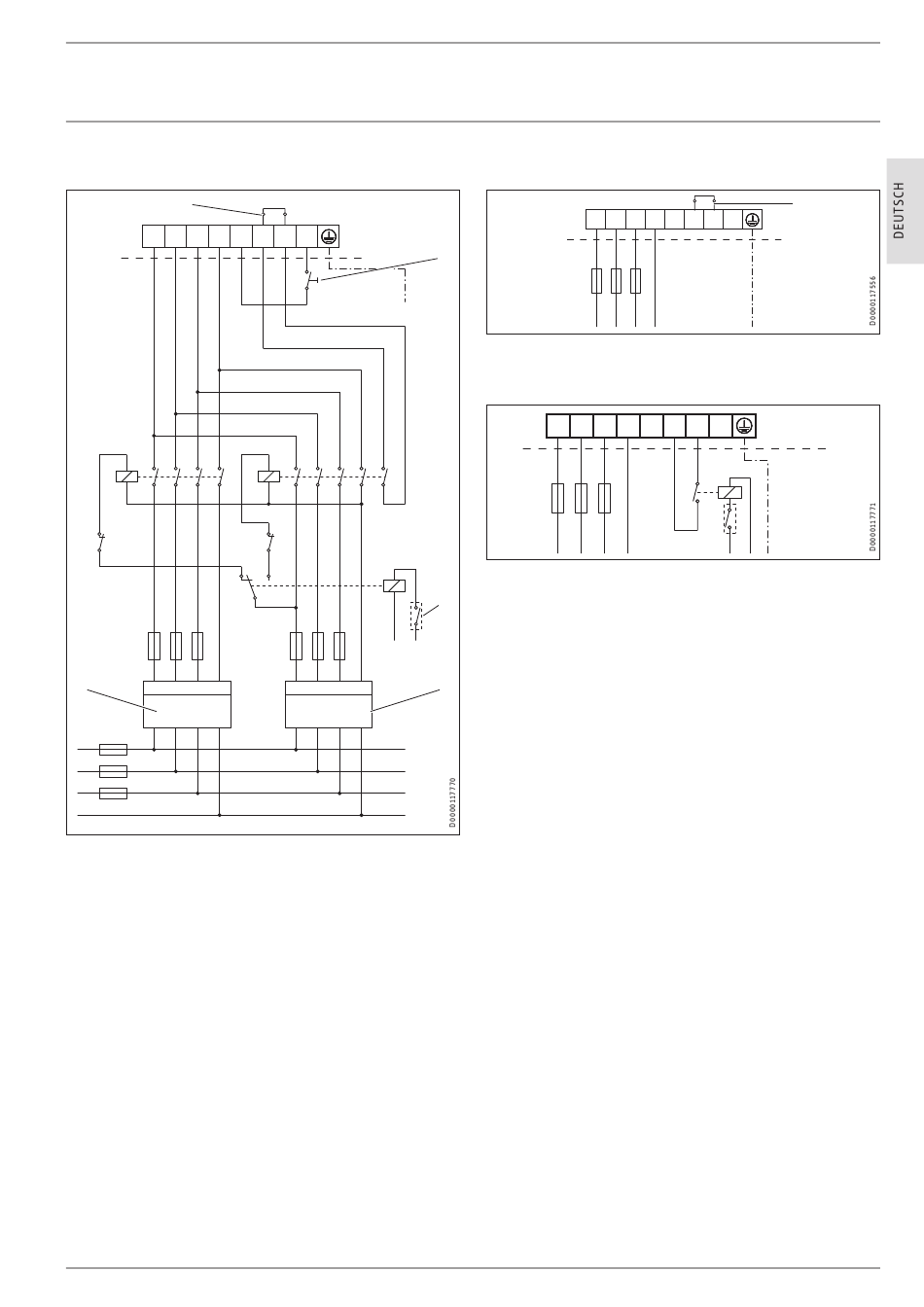

Anschlussbeispiel Zweizählermessung
5
L1 L2 L3 N 1 2 3 4
K1
K2
4
K1 Schaltschütz 1, von Fachkraft montiert
K2 Schaltschütz 2, von Fachkraft montiert
1 Taster für Fernbedienung der Schnellaufheizung, von Fach-
kraft montiert
2 EVU-Kontakt, von Fachkraft montiert
3 Niedertarif
4 Hochtarif
5 Klemmbrücke
Anschlussbeispiel Einkreis-Betrieb
FCR 28/120, Bestellnummer 071332
FCR 28/120 CrNi, Bestellnummer 234503
6 kW Leistungsschalter I
12 kW Leistungsschalter II
FCR 28/180, Bestellnummer 071333
9 kW Leistungsschalter I
18 kW Leistungsschalter II
www.stiebel-eltron.com
K2
K1
Ohne EVU-Kontakt:
L1 L2 L3 N 1 2 3 4
1
1 Klemmbrücke
Mit EVU-Kontakt:
L1 L2 L3 N 1 2 3 4
1 EVU-Kontakt, von Fachkraft montiert
2
3
1
