INŠTALÁCIA
Technické údaje

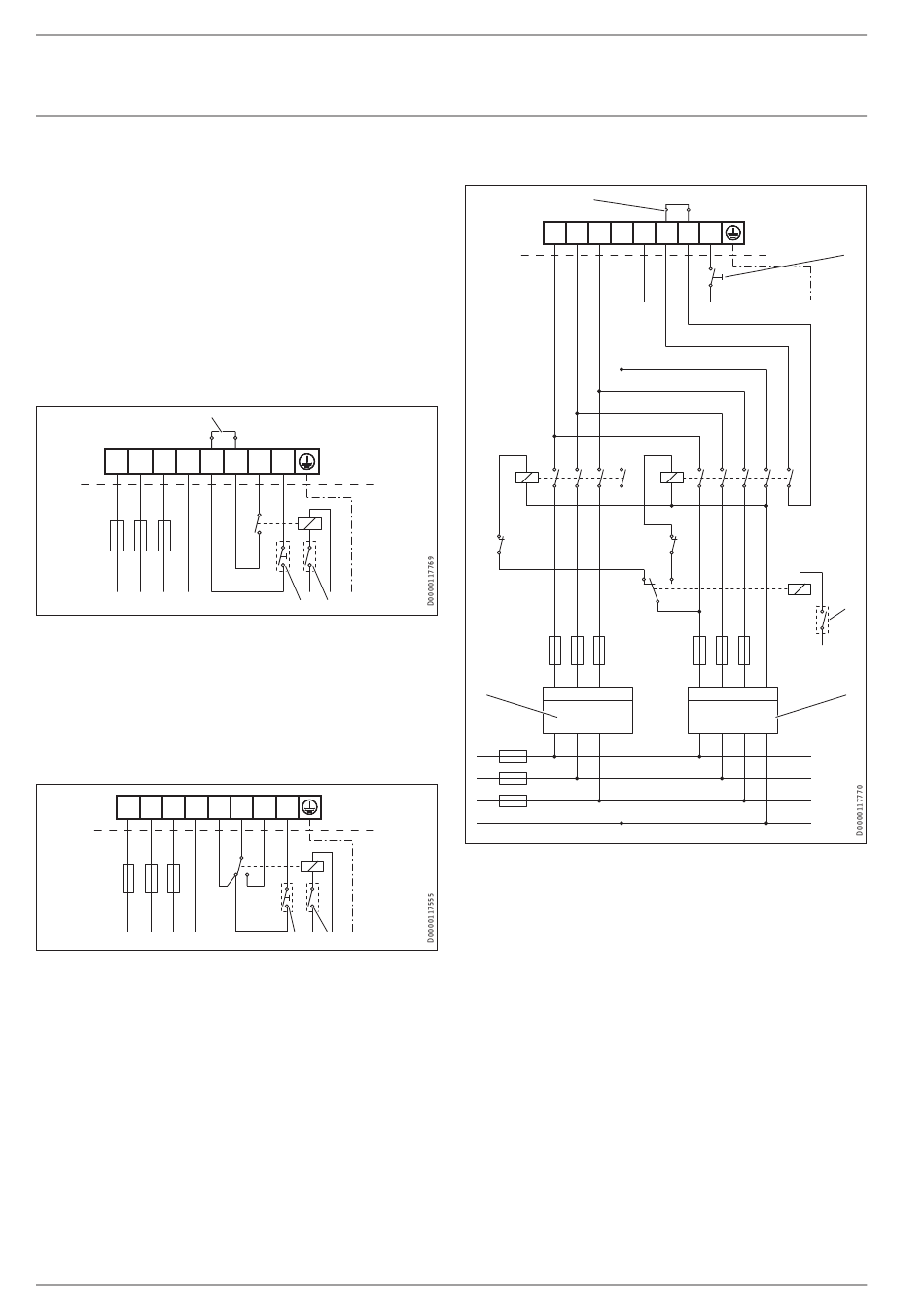

Príklad pripojenia dvojokruhovej prevádzky
FCR 28/120, objednávacie číslo 071332
FCR 28/120 CrNi, objednávacie číslo 234503
6/12 kW Výkonový spínač I
12/12 kW Výkonový spínač II
FCR 28/180, objednávacie číslo 071333
9/18 kW Výkonový spínač I
18/18 kW Výkonový spínač II
Variant 1:
3
L1 L2 L3 N 1 2 3 4
1 Kontakt HDO, namontovaný odborníkom
2 Tlačidlo pre diaľkové ovládanie rýchleho ohrevu, namontova-
né odborníkom
3 Upínací mostík
Počas doby nízkej tarify (doba mimo špičky dodávateľa elektrickej
energie) je možné zapnúť rýchly ohrev (vysoká tarifa).
Variant 2:
L1 L2 L3 N 1 2 3 4
1 Kontakt HDO, namontovaný odborníkom
2 Tlačidlo pre diaľkové ovládanie rýchleho ohrevu, namontova-
né odborníkom
Počas doby nízkej tarify (doba mimo špičky dodávateľa elektric-
kej energie) je možné zapnúť rýchly ohrev (vysoká tarifa) len pri
polohe II výkonového spínača.
108 | FCR 28
Príklad pripojenia merania dvoch elektromerov
2 1
K1 Stýkač 1, namontovaný odborníkom
K2 Stýkač 2, namontovaný odborníkom
1 Tlačidlo pre diaľkové ovládanie rýchleho ohrevu, namontova-
2 Kontakt HDO, namontovaný odborníkom
2 1
3 Nízka tarifa
4 Vysoká tarifa
5 Upínací mostík
Príklad pripojenia jednokruhovej prevádzky
FCR 28/120, objednávacie číslo 071332
FCR 28/120 CrNi, objednávacie číslo 234503
6 kW
12 kW
FCR 28/180, objednávacie číslo 071333
9 kW
18 kW
5
L1 L2 L3 N 1 2 3 4
K1 K2
K2 K1
4
né odborníkom
Výkonový spínač I
Výkonový spínač II
Výkonový spínač I
Výkonový spínač II
1
2
3
