STIEBEL ELTRON FCR 28/120 E Bedienung Und Installation Seite 119

安装
技术数据

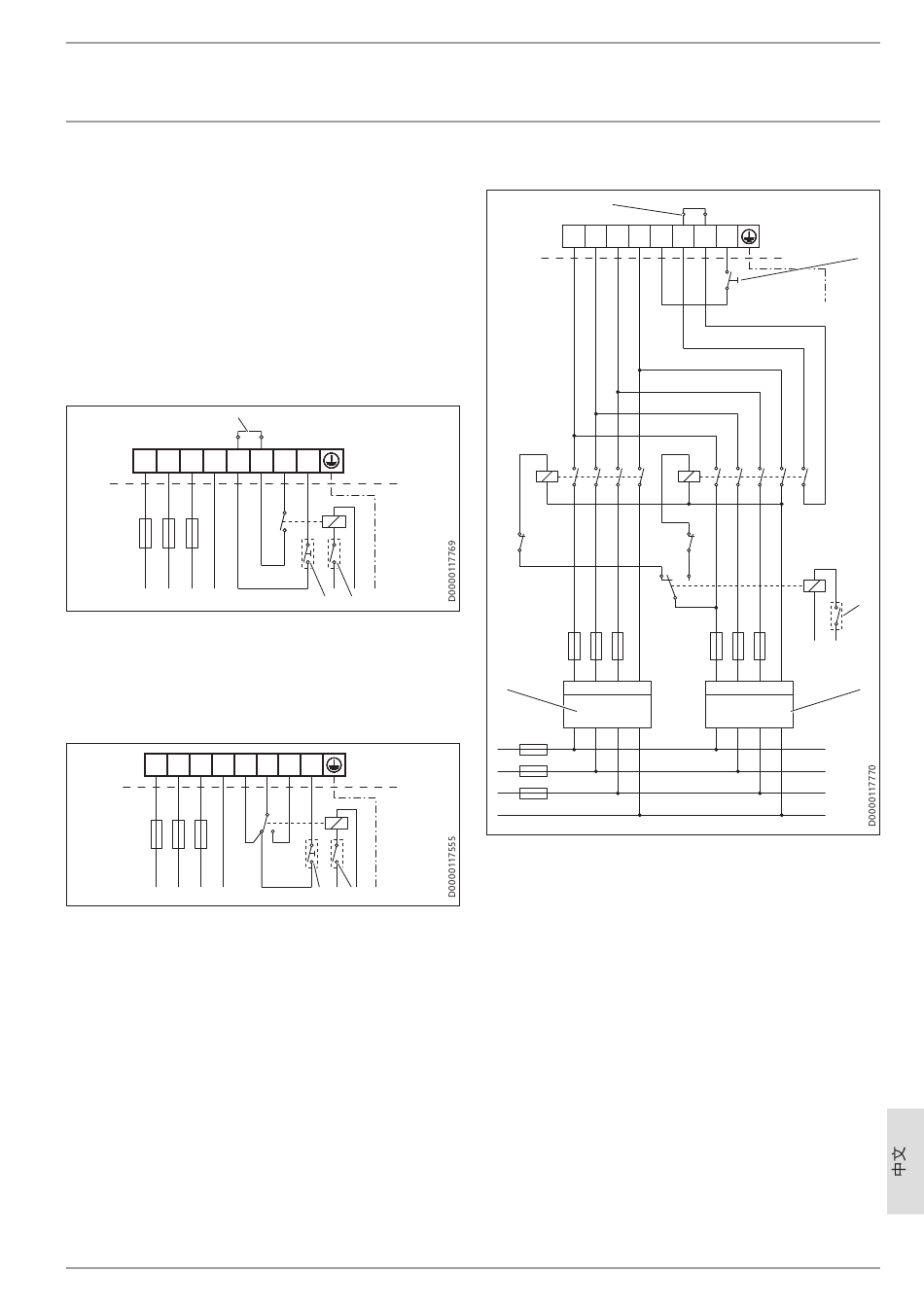

双电路运行连接示例
FCR 28/120， 订单号 071332
FCR 28/120 CrNi， 订单号 234503
6/12 kW 断路器 I
12/12 kW 断路器 II
FCR 28/180， 订单号 071333
9/18 kW 断路器 I
18/18 kW 断路器 II
类型 1：
3
L1 L2 L3 N 1 2 3 4
1 EVU 触点， 由专业人员安装
2 远程快速加热按钮， 由专业人员安装
3 夹紧桥
在低费率期间 （EVU 释放） 可以打开快速加热 （高费率） 。
类型 2：
L1 L2 L3 N 1 2 3 4
1 EVU 触点， 由专业人员安装
2 远程快速加热按钮， 由专业人员安装
在低费率期间 （EVU 释放） ， 只有当断路器处于位置 II 时才
可以打开快速加热 （高费率） 。
www.stiebel-eltron.com
两米测量连接示例
2 1
K1
K2
1 远程快速加热按钮， 由专业人员安装
2 1
2 EVU 触点， 由专业人员安装
3 低费率
4 高费率
5 夹紧桥
单电路运行连接示例
FCR 28/120， 订单号 071332
FCR 28/120 CrNi， 订单号 234503
6 kW
12 kW
FCR 28/180， 订单号 071333
9 kW
18 kW
5
L1 L2 L3 N 1 2 3 4
K1 K2
K2 K1
4
开关接触器 1， 由专业人员安装
开关接触器 2， 由专业人员安装
断路器 I
断路器 II
断路器 I
断路器 II
1
2
3
|FCR 28 | 119
