INSTALLATIE
Technische gegevens

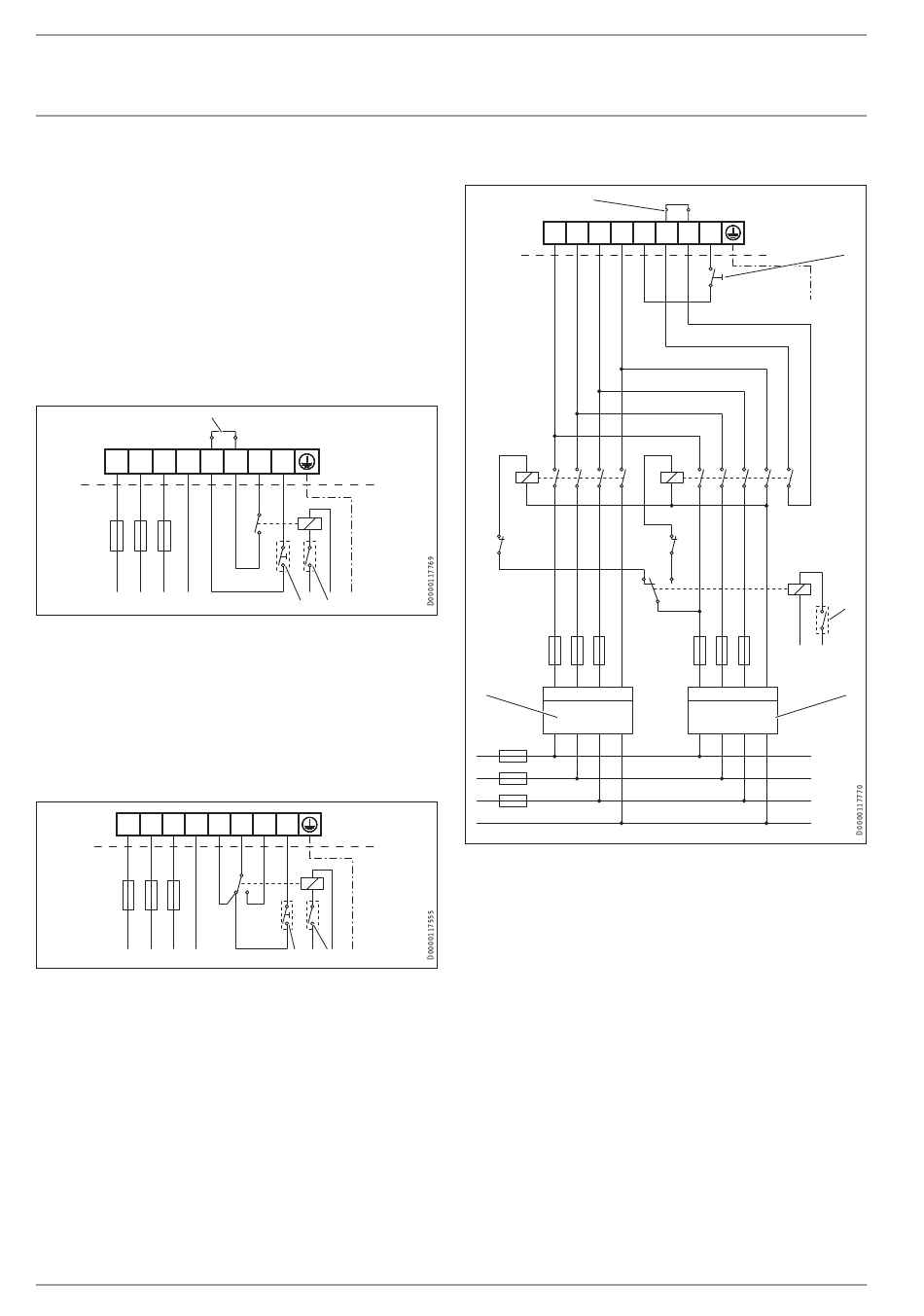

Aansluitvoorbeeld tweespanwerking
FCR 28/120, bestelnummer 071332
FCR 28/120 CrNi, bestelnummer 234503
6/12 kW Vermogensschakelaar I
12/12 kW Vermogensschakelaar II
FCR 28/180, bestelnummer 071333
9/18 kW Vermogensschakelaar I
18/18 kW Vermogensschakelaar II
Variant 1:
3
L1 L2 L3 N 1 2 3 4
1 Contact van energiemaatschappij, door installateur
gemonteerd
2 Knop voor afstandsbediening van de snelopwarming, door
installateur gemonteerd
3 Klembrug
Tijdens het nachttarief (vrijgave door energiemaatschappij) is het
mogelijk om de snelopwarming (dagtarief) in te schakelen.
Variant 2:
L1 L2 L3 N 1 2 3 4
1 Contact van energiemaatschappij, door installateur
gemonteerd
2 Knop voor afstandsbediening van de snelopwarming, door
installateur gemonteerd
Tijdens het nachttarief (vrijgave door energiemaatschappij) is het
alleen bij positie II van de vermogensschakelaar mogelijk om de
snelopwarming (dagtarief) in te schakelen.
60 | FCR 28
Aansluitvoorbeeld meting met twee meters
2 1
K1 Magneetschakelaar 1, door installateur gemonteerd
K2 Magneetschakelaar 2, door installateur gemonteerd
1 Knop voor afstandsbediening van de snelopwarming, door
2 Contact van energiemaatschappij, door installateur
2 1
3 Nachtstroom
4 Dagtarief
5 Klembrug
Aansluitvoorbeeld eenspanwerking
FCR 28/120, bestelnummer 071332
FCR 28/120 CrNi, bestelnummer 234503
6 kW
12 kW
FCR 28/180, bestelnummer 071333
9 kW
18 kW
5
L1 L2 L3 N 1 2 3 4
K1 K2
K2 K1
4
installateur gemonteerd
gemonteerd
Vermogensschakelaar I
Vermogensschakelaar II
Vermogensschakelaar I
Vermogensschakelaar II
1
2
3
